油浸式变压器

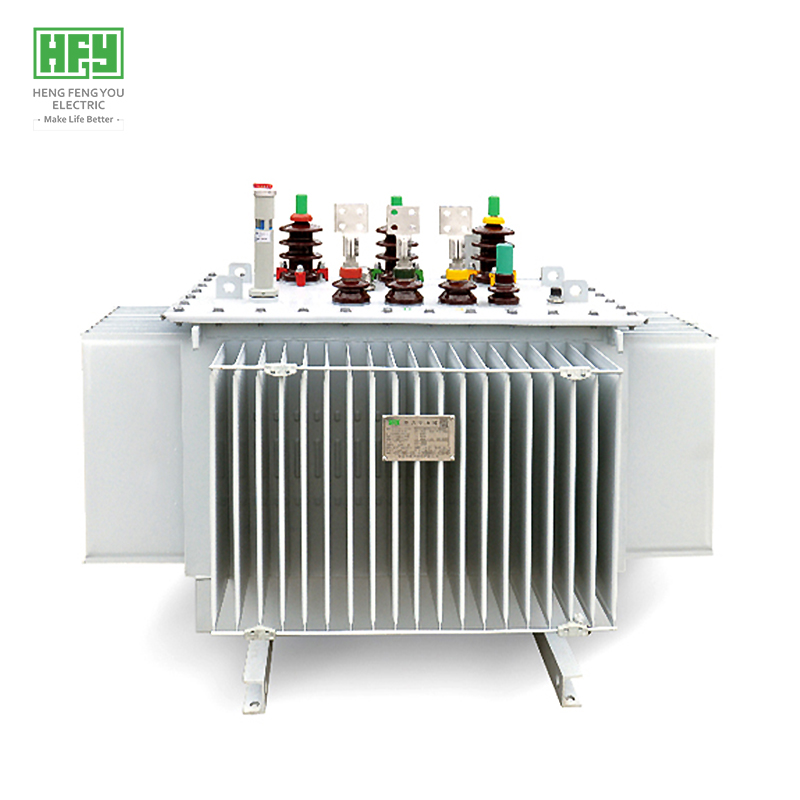

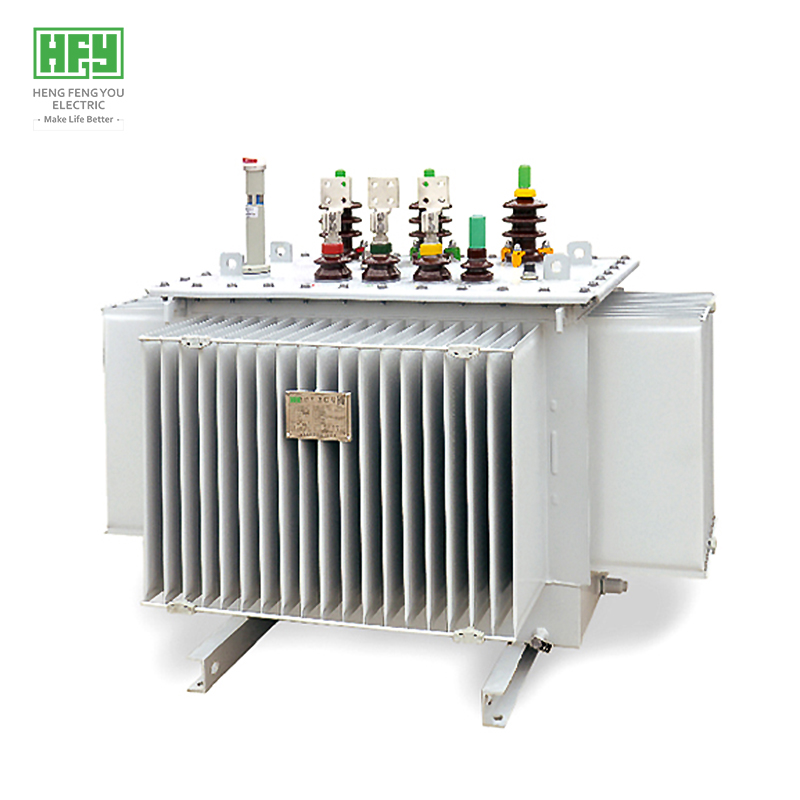

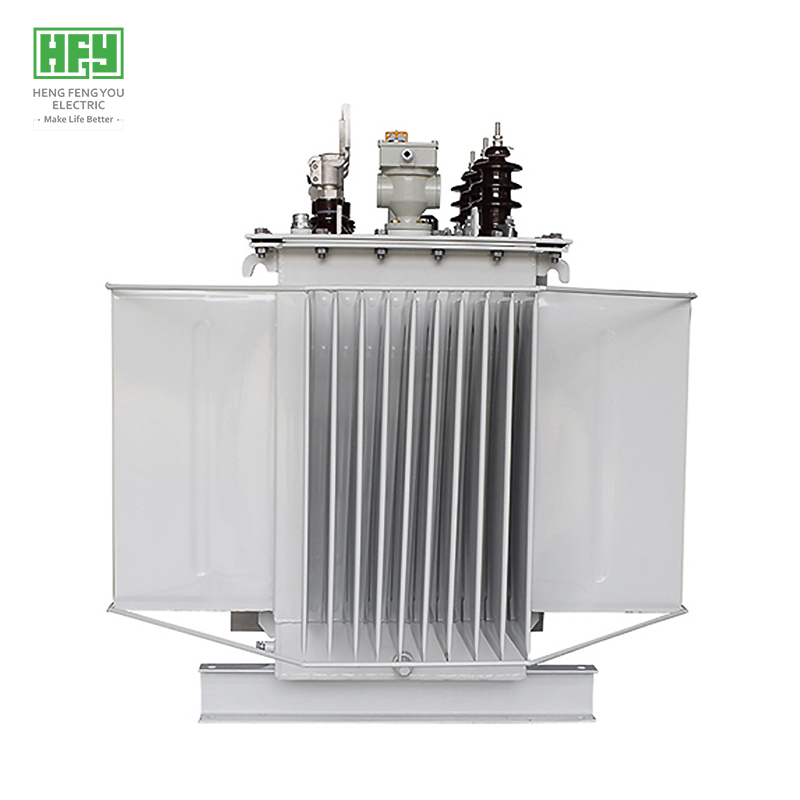

10KV三相油浸式电力配电变压器

  • 品牌:恒丰友
  • 系列: S11-M
  • 用途: 配电变压器
  • 原产国: 中国
  • 付款方式: L/C, T/T, Western Union, Paypal, Money Gram
  • 认证: ISO9001、CB、CE、KEMA

产品介绍

恒丰友 10kV 三相油浸式配电变压器以绝缘油作为绝缘与冷却介质,遵循 IEC 60076、GB1094 标准,用于中压配电网与低压用电系统之间电压变换,可将 10kV 电能转为 0.4kV 或其他指定电压,为工业厂区、商业综合体、居民配电、光伏储能、基础设施项目提供稳定供电。
本系列额定容量 30–2500kVA,采用优化铁芯与绕组结构,具备运行稳定、散热优良、损耗低、噪声小的特点,支持全铜 / 铝绕组可选。可按项目电网条件、环境工况、技术规范定制额定电压、分接范围、联结组别、阻抗电压、防护防腐等级、保护附件,适配高原、湿热、盐雾等特殊环境。
产品主要服务中国、中亚、南亚、东南亚及中东市场,覆盖哈萨克斯坦、乌兹别克斯坦、俄罗斯、蒙古、印度、巴基斯坦、尼泊尔、孟加拉国、越南、吉尔吉斯斯坦、塔吉克斯坦、阿塞拜疆、格鲁吉亚、斯里兰卡、泰国、马来西亚、印度尼西亚、阿曼、沙特、坦桑尼亚、埃塞俄比亚、南非等国家,可匹配当地电网参数与技术标准提供定制化方案。

哈萨克斯坦变压器,乌兹别克斯坦变压器,俄罗斯<a href='https://www.hengfengyou.cn/products/p14/139.html' target='_blank'><u>变压器价格</u></a>



产品优势

  • 低损耗设计: 采用高导磁硅钢片、低谐波优化铁芯结构与绕组排布,S13 系列空载损耗较 S11 降低约 20%,负载损耗控制在国标 / IEC 允许范围内,大幅降低长期运行电费支出,适合长期连续运行的配网、光伏电站项目,投资回报周期更短。

  • 可靠的绝缘性能: 选用高品质绝缘纸、层压板与合格变压器油,严格遵循 IEC 60076 绝缘规范;绝缘结构经过局放控制设计,具备优异耐电冲击、耐老化能力,有效控制局部放电,保障变压器长期稳定运行。

  • 灵活的容量配置: 额定容量覆盖 30kVA~2500kVA,梯度齐全,从小型居民配电、工地临时用电到工业园集中负荷均可匹配,支持按需定制非标准容量。

  • 电压定制: 标准适配 10kV / 10.5kV / 11kV 一次侧电压,二次侧可定制 0.4kV、0.415kV 等常用低压,分接档位、联结组别(Dyn11/Yyn0 等)、阻抗电压均可按项目图纸调整,适配不同国家电网制式。

  • 环境适应性: 支持高原、高温、高湿、多粉尘、沿海盐雾工况定制;可提供 C2/C3/C4 防腐涂层、密封升级、防尘防潮结构,适应东南亚、中亚、沿海及非洲恶劣户外环境,降低户外运维频次。

  • 环保介质选择: 标配矿物绝缘油;可升级天然酯绝缘液(可生物降解、高燃点),满足消防要求高、靠近居民区、生态保护区等项目,阻燃安全性更强,符合绿色配电项目要求。

技术参数

额定容量Capacity 额定电压及分接范围Rated voltage&Off-load tapping   联结组标号
Vector
 GroupSymbol
空载损耗
NO-load
loss(W)
负载损耗
Load loss(W)
空载电流
NO-load current(%)
短路阻抗Short
circuit impedance(%)
高压
H.V(kv)
高压分接范围
 High pressure
  Tap range(%)
低压
L.V(kv)
30 11 10.5
10 6.3
6
±5%
±2x2.5%
0.4
0.69

Dyn11
Yyn0
100 630/600 1.5 4
50 130 910/870 1.3 4
63 150 1090/1040 1.2 4
80 180 1310/1250 1.2 4
100 200 1580/1500 1.1 4
125 240 1890/1800 1.1 4
160 280 2310/2200 1 4
200 340 2730/2600 1 4
250 400 3200/3050 0.9 4
315 480 3830/3650 0.9 4
400 570 4520/4300 0.8 4
500 680 5410/5150 0.8 4
630 810 6200 0.6 4.5
800 980 7500 0.6 4.5
1000 1150 10300 0.6 4.5
1250 1360 12000 0.5 4.5
1600 1640 14500 0.5 4.5
2000 1940 18300 0.4 5
2500 2290 21200 0.4 5

注:负载损耗根据额定容量、导体材质及适用能效标准确定,以最终技术协议为准。以上参数为系列参考配置,具体产品以确认的技术数据表为准。

需要完整技术参数表及产品资料?

联系恒丰友,获取H61系列配电变压器详细技术规格书、产品图纸及报价。

》》》获取技术参数

应用场景

本系列 10kV 三相油浸式配电变压器适配 IEC 配电网体系,主要用于中压配电系统电压变换,广泛应用于各类固定式户外、户内配电工程:

  • 光伏与储能配电项目:分布式光伏电站、地面光伏电站、储能变流升压 / 配电单元,适配光伏侧间歇性负荷,满足并网配电需求;
  • 工业厂区配电:制造工厂、矿山、冶金、建材园区、石油化工配套配电,可承载稳定连续负荷及冲击性负荷;
  • 市政与基础设施:城市市政配网改造、新建城镇配电网、交通枢纽、泵站、污水处理厂、垃圾处理站;
  • 商业综合体:商业中心、写字楼、酒店、大型商超,为集中式商业负荷提供可靠低压供电;
  • 居民及农网配电:住宅小区、乡村电网升级改造、游牧 / 偏远地区集中供电点;
  • 海外基建与 EPC 总包项目:中亚、南亚、东南亚、中东、非洲海外电网新建、农网升级、援建项目;
  • 其他专项工程:港口、产业园、临时集中供电工程。
支持户外柱上、箱变内置、配电室安装,可配套环网柜、开关柜组成成套配电系统

执行标准及认证

恒丰友可依据不同国家、地区电网技术法规与项目技术协议,为 10kV 三相油浸式配电变压器提供定制化设计、制造、出厂试验及检测方案,产品设计、型式试验、出厂检测均匹配对应市场标准体系。

主要执行标准

标准体系 相关标准 适用范围
国际标准 IEC 60076 系列 电力变压器设计、性能、试验与绝缘要求
中国标准 GB/T 1094 系列 电力变压器通用技术要求及试验规范
中国标准 GB/T 6451 三相油浸式电力变压器技术参数与要求
北美标准 IEEE C57 系列 / ANSI 变压器设计、试验、运行及负载要求
欧洲标准 EN IEC 60076 系列 欧盟区域统一变压器技术规范
俄罗斯及独联体 GOST 系列标准 俄罗斯、哈萨克斯坦、乌兹别克斯坦等独联体国家技术法规
南非标准 SANS 系列标准 南非电力项目技术规范
印度标准 IS 2026 系列 印度市场配电变压器技术要求
东南亚 IEC 60076(配套当地电网规范) 越南、泰国、马来西亚、印尼等市场

目标市场认证及准入要求

市场区域 相关认证与合规要求
欧盟 CE 符合性评估、EuP 生态设计指令、当地并网技术条件
英国 UKCA 符合性评估、并网规范
美国 IEEE/ANSI 标准,按需满足 UL 相关要求
加拿大 CSA 标准、当地电力公司入网规范
南非 SANS 标准、项目现场符合性认证
中亚及独联体 GOST、EAC 海关联盟认证
印度 BIS(按需)、当地电力局并网验收文件
中东 IEC 标准、SASO/IECEE、项目 COC 清关证书
其他国家 当地电力部门入网许可、COC、清关符合性文件

产品具体执行标准、试验项目、认证文件,以销售目的地、产品配置、项目技术协议约定为准。我们可按对应标准完成全套型式试验、出厂试验,包含损耗测试、工频耐压、感应耐压、局部放电、负载温升等检测项目。

质量控制与出厂测试(FAT)

工厂测试和报告
例行试验() 型式试验(需付费) 特殊试验(需付费)
1) 绕组电阻试验 1) 温升试验( 1) 绝缘特殊试验
2) 电压比测量和联结组标号检定 2) 绝缘型式试验 2) 绕组热点温升测量
3) 短路阻抗和负载损耗测量 3) 对每种冷却方式的声级测定 3) 绕组对地和绕组间电容测量
4) 空载损耗和空载电流测量 4) 风扇和油泵电机功率测量 4) 绝缘系统电容介质损耗因数测量
5) 绕组对地及绕组间直流电阻测量 5) 在90%100%额定电压下的空载损耗和空载电流测量 5) 暂态电压传输特性测定
6) 绝缘例行试验   6) 三相变压器零序阻抗测量
7) 有载分接开关试验   7) 短路承受能力试验
8) 液浸式变压器压力密封试验
9) 充气式变压器油箱压力密封试验
10) 内装电流互感器变比极性试验
11) 液浸式变压器铁心和夹件绝缘测量
12) 绝缘液试验



恒丰友建立了从原材料检验到成品出厂的质量控制流程,对变压器关键生产工序进行严格管理,确保产品符合技术协议和适用标准。

为什么选择恒丰友?

1. 专业电力设备制造经验

恒丰友电气集团始建于 1990 年,深耕输配电装备研发制造三十余年,是集研发、生产、检测、国际贸易为一体的综合电力设备厂商。产品线覆盖配电变压器、高低压开关设备、电力铁塔、电力电缆、新能源配套电气设备,具备大批量海外项目成套供货经验。

2. 完整的产品配套能力

除 10kV 油浸式配电变压器外,同步供应干式变压器、中低压开关柜、环网柜、配电箱、预制式箱变等成套配电设备,可提供一站式配电总包配套,减少客户多供应商对接成本,适配光伏、市政、工业、海外 EPC 打包项目。

3. 灵活的产品定制能力

支持按项目规范定制容量 30–2500kVA、电压等级、损耗等级、阻抗电压、联结组别、冷却方式(ONAN/ONAF)、防腐等级、绝缘介质及保护附件;可对标 IEC、GOST、IEEE、SANS、IS 等多国标准开发,适配不同国家电网参数与工程规范。

4. 完善的质量控制体系

建立全流程可追溯质控体系,覆盖原材料入厂检验、硅钢片铁芯加工、绕组绕制、器身装配、真空干燥、注油、绝缘试验、损耗测试、局放、耐压、温升抽检等关键工序;每台产品出厂配套对应标准试验报告,关键原材料留存材质证明。

5. 国际项目服务能力

产品出口中亚、南亚、东南亚、中东、非洲等数十个国家,拥有大量海外电网、光伏、基建 EPC 项目交付经验;可提供前期技术对接、负荷选型、图纸方案、多语言技术文件、现场安装指导、调试咨询、质保期内技术支持。

正在寻找10kV三相油浸式配电变压器供应商?

联系恒丰友,提交项目所在国家、容量、电压等级和技术要求,获取产品选型建议及报价。




常见问题(FAQ)

Q1:如何为 10kV 配电项目选择合适的变压器容量?
A:变压器容量应基于项目计算负荷、同时系数、功率因数、电机启动冲击电流及远期负荷增量综合核算。常规推荐运行负载率控制在 60%–80%,兼顾运行效率与过载裕度;同时系数参考:工业 0.6–0.7、商业 0.7–0.8、居民农网 0.5–0.6;功率因数一般要求≥0.9,建议预留 15%–25% 容量裕度适配未来扩容。光伏、矿山等波动负荷项目,还需单独校核短时过载能力。恒丰友可根据项目负荷清单、一次系统方案提供容量选型与负荷校核建议。

Q2:10kV 油浸式变压器的空载损耗和负载损耗有什么区别?
A:空载损耗由铁芯磁滞、涡流损耗产生,变压器只要施加额定电压,无论是否带载持续存在;负载损耗由绕组电阻损耗、附加损耗组成,随负载电流平方同步上升。S13 高效型号相比 S11,空载损耗可降低约 20%。变压器在 50%–70% 负载区间综合能效最优,长期连续运行的配网、光伏项目,需要同时核算两项损耗,评估全生命周期电费成本。

Q3:10kV 油浸式变压器能否在高温、高海拔或沿海盐雾环境下运行?
A:标准机型基准使用条件:海拔≤1000m、最高环境温度 + 40℃。高于 1000m 高原工况,需按 GB/T 1094.2、IEC 60076 做温升与绝缘修正;沿海盐雾场景可提供 C2/C3/C4 防腐涂层方案;高温工况可强化散热、增大散热器配置。采购时请提供海拔、最高环境温度、腐蚀等级(C1–C5)、相对湿度等参数,我们匹配对应结构方案。

Q4:10kV 油浸式变压器可以配置哪些保护装置?
A:标配可配置气体继电器、压力释放阀、油温指示器、油位计、高低压避雷器;可按需选配绕组温度传感器、油面温度远传模块、油位在线监测装置,支持接入 SCADA 系统远程监控。大容量或无人值守光伏、变电站项目,可配套智能测控组件,实现超温、油位异常、故障告警。

Q5:采购 10kV 油浸式变压器时,恒丰友可以提供哪些技术文件?
A:可提供产品参数表、外形尺寸图、接线原理图、安装运维手册、出厂全套试验报告(损耗、工频耐压、感应耐压、局放、变比、直流电阻等)、材质证明。面向海外 EPC 项目,可按 IEC/GOST/IEEE 等标准,提供中英俄多语言技术文件、型式试验报告、清关及项目验收所需 COC、符合性文件。

Q6:10kV 油浸式变压器的生产交期需要多久?
A:标准配置 S11/S13 常规容量机型,生产周期约 20–30 天;高原、防腐、特殊阻抗、天然酯绝缘液等定制机型,周期 40–60 天;大批量订单可分批次排产。交期受原材料、第三方见证试验、监造要求影响,询价时提供完整技术参数、采购数量与验收要求,我们提供精准排产计划。
