油浸式变压器

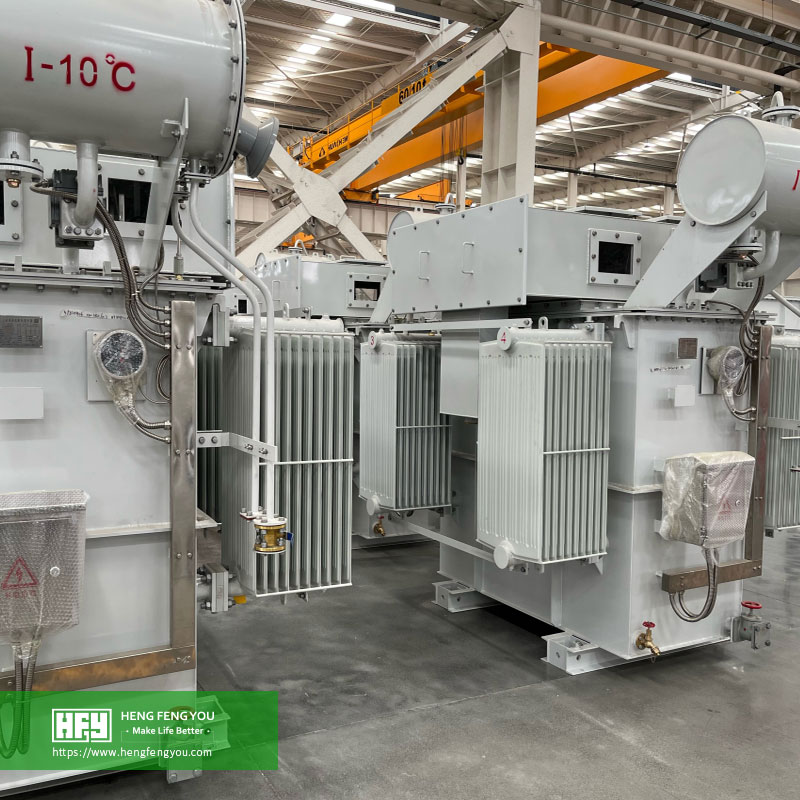

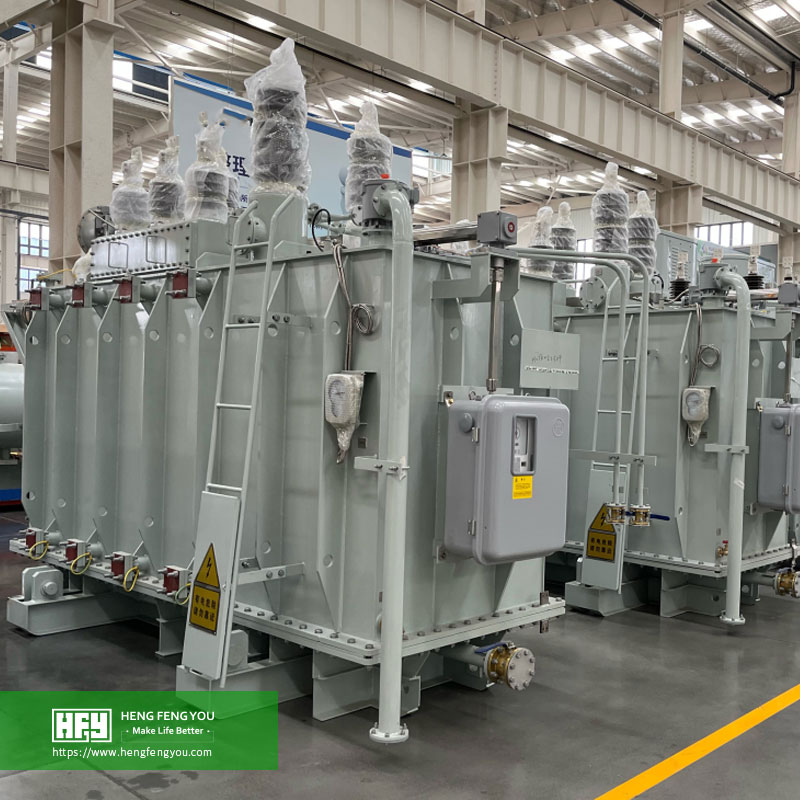

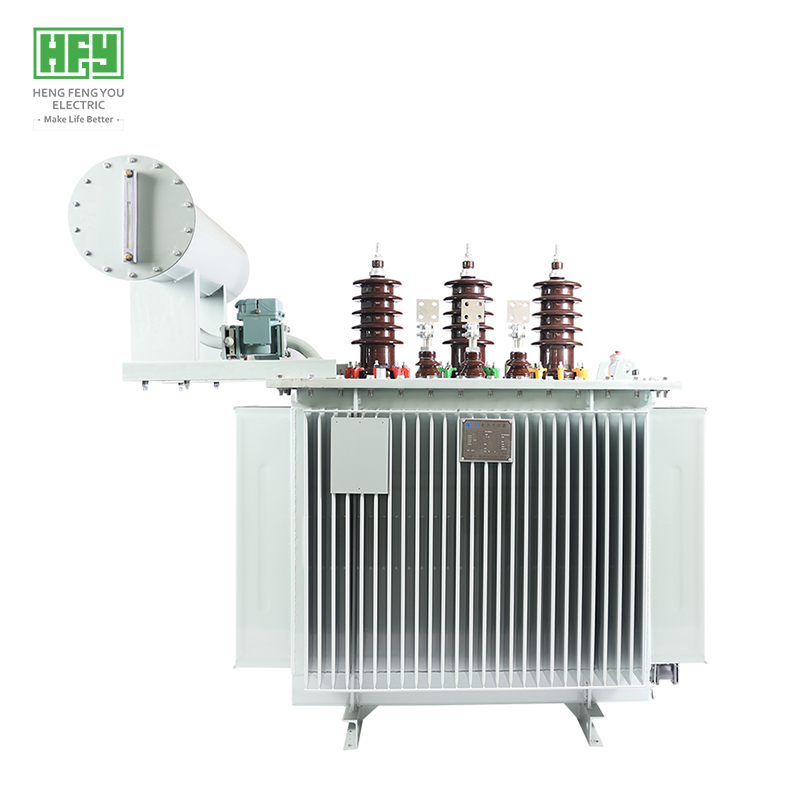

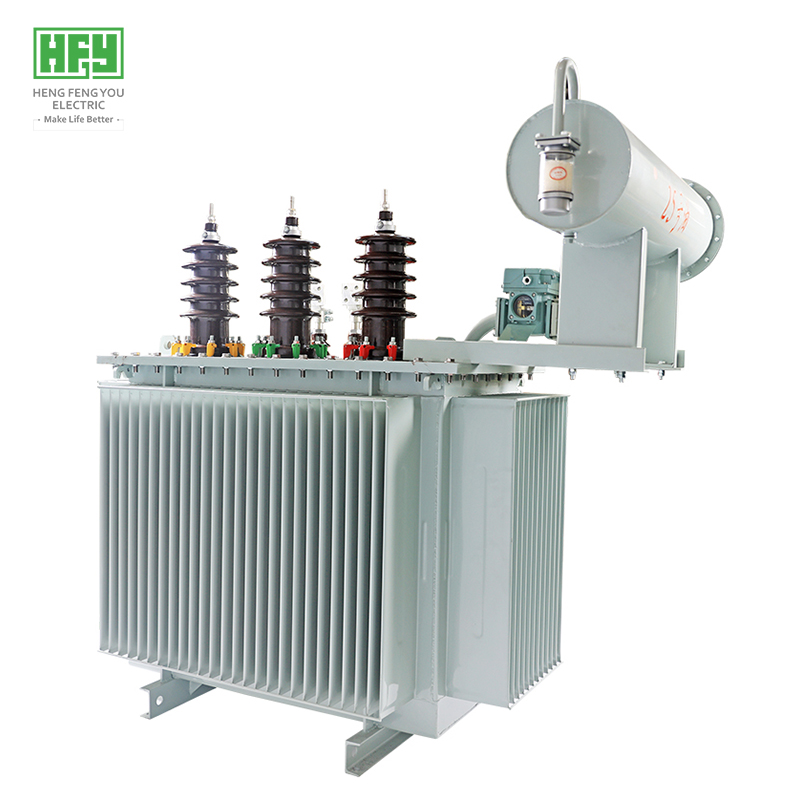

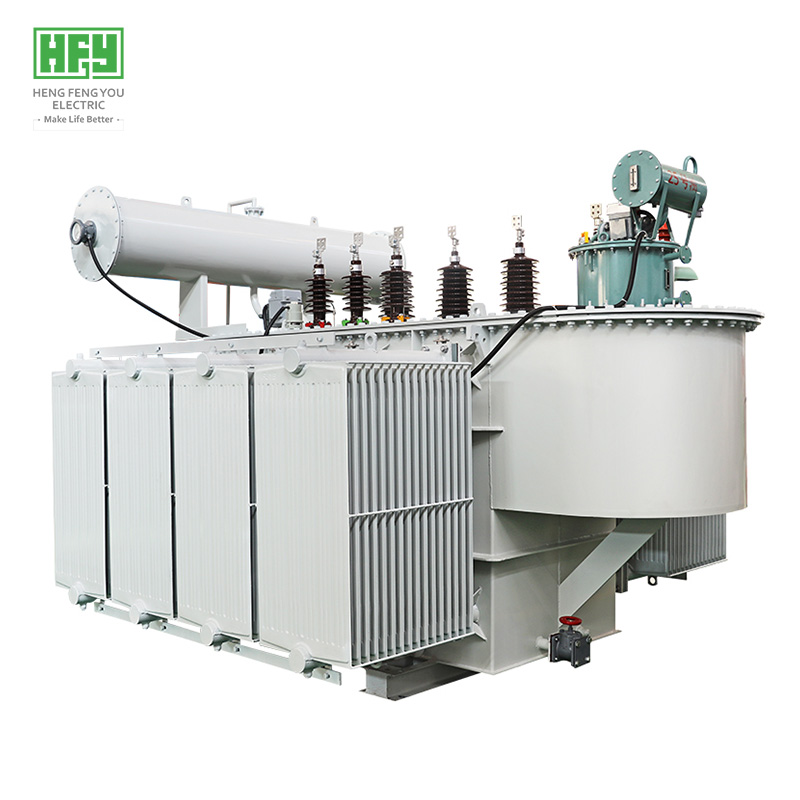

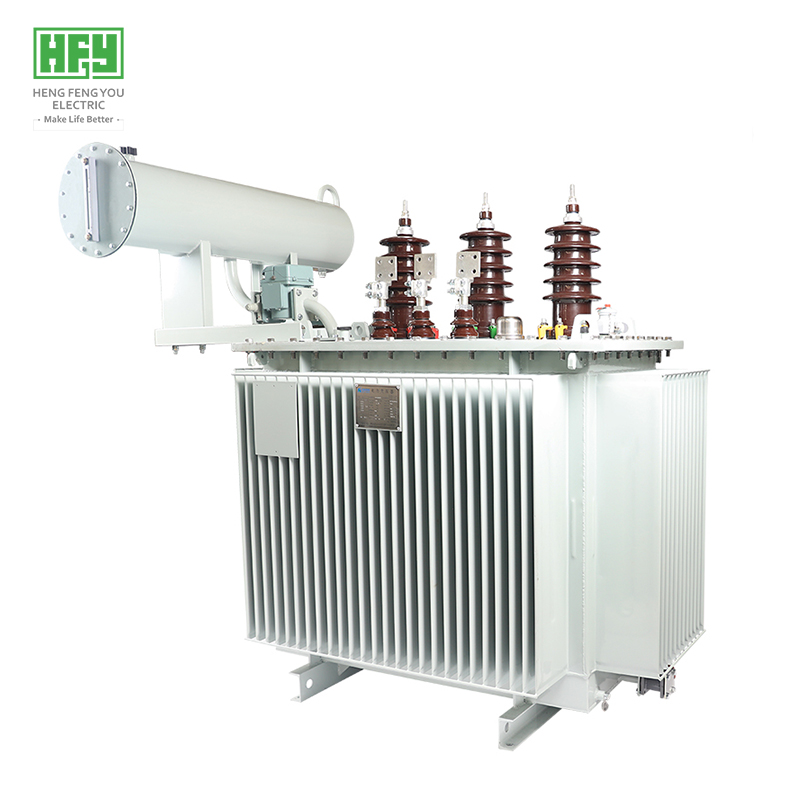

35KV三相油浸式电力配电变压器

  • 品牌:恒丰友
  • 系列: S-M
  • 用途: 35KV配电变压器
  • 原产国: 中国
  • 付款方式: L/C, T/T, Western Union, Paypal, Money Gram
  • 认证: ISO9001、CB、CE、KEMA

一、产品概述

恒丰友电气35kV三相油浸式变压器采用油浸式绝缘与散热结构,适用于电力输配电网络、工业企业、新能源电站、矿山及其他大型用电项目,可实现35kV及其他电压等级之间的电能转换。

产品采用三相铁心及高低压绕组结构,通过变压器油提供绝缘和散热功能,具有结构成熟、容量配置灵活、适用范围广等特点,可满足不同电力系统的运行需求。

恒丰友电气提供多种容量和电压等级的油浸式变压器,产品及相关电力设备已销往全球50多个国家和地区,包括俄罗斯、哈萨克斯坦、乌兹别克斯坦、越南等市场。可根据项目要求提供产品选型、技术参数确认及定制化配置。

哈萨克斯坦变压器,乌兹别克斯坦变压器,俄罗斯<a href='https://www.hengfengyou.cn/products/p14/139.html' target='_blank'><u>变压器价格</u></a>

二、35kV三相油浸式变压器主要特点

1. 可靠的铁心与绕组结构 采用优质高导磁冷轧取向硅钢片及阶梯接缝铁心结构设计,配合铜绕组或根据项目要求确定的导体配置,优化电磁性能;短路耐受能力满足 GB/T 1094.5,可承受 25kA/31.5kA(2s)短时短路电流,运行噪声常规≤52dB (A),空载损耗满足 GB 20052 能效等级要求,适配不同容量和电压等级的长期运行要求。

2. 油浸式绝缘与散热系统 采用变压器油作为绝缘和散热介质,搭配 ONAN 自冷、ONAF 风冷冷却方案,可选波纹油箱、片式散热器;额定工况下绕组平均温升限值≤60K,顶层油温升≤55K;油箱采用真空检漏工艺,可根据容量及使用环境选择相应的冷却和油箱配置,满足设备运行过程中的绝缘和温升要求。

3. 灵活的电压及容量配置 产品可根据项目需求配置 35kV 高压侧及不同低压侧电压,容量覆盖 30–25000kVA;无励磁调压常规档位 35±2×2.5%,有载调压可选 35±3×2.5%、±4×2.5% 等方案,可根据电网条件选择无励磁调压或有载调压方式。

4. 多种技术标准可选 可根据目标市场及项目技术规范,采用 GB、IEC、GOST、EN、NF、ANSI/IEEE 等适用标准进行设计和制造;雷电冲击耐受电压 200kV(峰值),工频耐压 85kV,满足不同国家电网绝缘试验要求,具体标准以产品技术协议为准。

5. 多样化的绝缘油选择 可根据项目需求评估矿物绝缘油或 FR3 天然酯绝缘液等配置;FR3 天然酯燃点≥300℃、生物降解率>98%,防火安全性突出,满足不同项目对绝缘性能、环境适应性及可持续发展的要求。

三、35kV三相油浸式变压器技术参数

参数项目 技术参数
产品类型 三相油浸式电力变压器
额定容量 30–25000kVA
额定高压 35kV
额定低压 0.4kV及其他可选电压
相数 三相
额定频率 50Hz(其他频率可按项目要求确认)
调压方式 无励磁调压 / 有载调压
联结组别 Dyn11、Yyn0等,按设计确定
冷却方式 根据产品容量及设计确定
绝缘介质 矿物绝缘油 / 可选天然酯绝缘液
铁心材料 冷轧取向硅钢片
绕组材料 铜或按技术要求确定
执行标准 GB、IEC及项目适用标准

技术参数说明:

以上为系列产品的主要参数及可选配置。不同容量产品的空载损耗、负载损耗、空载电流、短路阻抗、绝缘水平及外形尺寸有所不同,具体数据以正式产品技术参数表和双方确认的技术协议为准。

产品还可根据项目要求配置有载调压装置、温度监测装置及相应保护附件。

四、35kV油浸式变压器应用场景

1. 电力输配电网络

适用于城市及农村电网建设、变电站配套和配电网络升级改造,实现不同电压等级之间的电能转换,满足区域电力输送及配电需求。

2. 工业企业与矿山

可用于矿山、冶金、石油化工、制造业及工业园区等场景,为生产设备和辅助设施提供稳定的电力供应。选型时应综合考虑负荷容量、冲击负荷及运行环境。

3. 新能源发电项目

可应用于风力发电、太阳能发电及其他新能源项目的升压或配电系统,根据并网电压、发电容量和项目技术规范确定变压器配置。

4. 商业建筑与公共设施

适用于大型商业设施、医院、市政工程及其他公共基础设施的供配电系统,可根据项目负荷和安装环境选择相应的变压器容量及配置。

五、产品定制与技术配置

不同国家和项目对35kV三相油浸式变压器的技术要求存在差异。恒丰友电气可根据客户需求评估以下配置:

  • 额定容量及高低压电压组合;

  • 额定频率及联结组别;

  • 无励磁调压或有载调压方式;

  • 空载损耗、负载损耗及短路阻抗;

  • 绝缘油类型及冷却方式;

  • 油箱结构、散热器及安装形式;

  • 温度监测、保护装置及其他附件;

  • 目标市场适用标准及检测要求。

对于高海拔、高温、高湿、强腐蚀等特殊运行环境,可根据现场条件进行针对性设计。

最终产品配置以双方确认的技术规格书为准。

六、质量标准与出厂检测

35kV三相油浸式变压器的设计、制造和检验根据产品型号及项目要求执行相应的国家标准或国际标准。

生产过程中,对铁心、绕组、绝缘系统、油箱及整机装配等关键环节进行质量控制。

产品出厂前可根据适用标准和合同要求开展相应试验,常见检测项目包括:

  • 绕组电阻测量;

  • 电压比及联结组别检查;

  • 空载损耗和空载电流测量;

  • 负载损耗和短路阻抗测量;

  • 工频耐压及感应耐压试验;

  • 绝缘油相关检测(按产品要求)。

具体试验项目、检测标准及报告范围以实际供货要求为准。

七、35kV三相油浸式变压器常见问题(FAQ)

1. 什么是35kV三相油浸式变压器?

35kV三相油浸式变压器是一种用于三相交流电力系统的电力变压器,采用变压器油作为绝缘和散热介质,可将35kV电压转换为所需的低压等级,广泛应用于电网、工业、新能源及基础设施项目。

2. 35kV油浸式变压器有哪些容量?

恒丰友电气35kV系列油浸式变压器容量范围为30–25000kVA。不同容量对应的电压组合、损耗及结构配置有所不同,可根据项目负荷需求进行选型。

3. 35kV变压器可以定制低压侧电压吗?

可以。除常见的35kV/0.4kV配置外,还可根据项目电力系统要求评估其他低压侧电压,例如0.69kV及其他适用电压等级。具体配置需要通过技术规格确认。

4. 35kV油浸式变压器可以采用有载调压吗?

可以根据项目要求配置有载调压装置(OLTC)。与无励磁调压不同,有载调压装置能够在规定运行条件下进行分接切换,具体调压范围、档位数量及设备配置需要根据电网要求确定。

5. 35kV油浸式变压器与干式变压器有什么区别?

油浸式变压器使用变压器油进行绝缘和散热,适用于多种户外配电、大容量及工业供电场景。干式变压器主要采用固体绝缘材料,适用于对防火、安装环境及室内布置有特殊要求的场所。

选择时应综合考虑安装位置、防火要求、负荷容量、运行环境及全生命周期成本。

6. 35kV油浸式变压器可以使用FR3植物绝缘油吗?

可以根据产品设计及项目要求评估采用FR3天然酯绝缘液。该类绝缘液具有较好的生物降解性和较高的燃点,适用于部分对环境及消防性能有特殊要求的项目。具体使用条件需要结合变压器设计确认。

7. 35kV油浸式变压器需要配置哪些保护装置?

根据变压器容量、安装方式及系统保护方案,可配置气体继电器、压力释放装置、油温及绕组温度监测装置、油位计等本体附件,并根据电力系统设计配置断路器、熔断器、避雷器及相应继电保护装置。

8. 采购35kV三相油浸式变压器需要提供哪些信息?

建议提供以下资料:

  • 额定容量及高低压电压;

  • 使用国家及项目类型;

  • 额定频率及联结组别;

  • 调压方式及损耗要求;

  • 安装环境及特殊运行条件;

  • 执行标准及检测要求;

  • 采购数量及预期交货时间。

如果暂时没有完整技术参数,也可以提供项目基本信息,由技术团队协助确认选型方案。

八、相关产品与技术文章

相关产品

  • 35kV油浸式电力变压器

  • 三相油浸式配电变压器

  • 有载调压电力变压器

  • 110kV电力变压器

相关技术文章

  • 油浸式变压器与干式变压器如何选择?

  • 电力变压器容量如何计算与选型?

  • 变压器空载损耗与负载损耗有什么区别?

  • 有载调压变压器与无励磁调压变压器有什么区别?

  • 电力变压器出厂试验通常包括哪些项目?


获取35kV三相油浸式变压器报价

正在寻找35kV三相油浸式变压器供应商?欢迎向恒丰友电气提供项目容量、电压等级、使用环境及技术要求。

我们可根据项目需求提供产品选型、技术参数确认及定制化供货支持。

联系我们,获取35kV三相油浸式变压器产品资料与报价。
