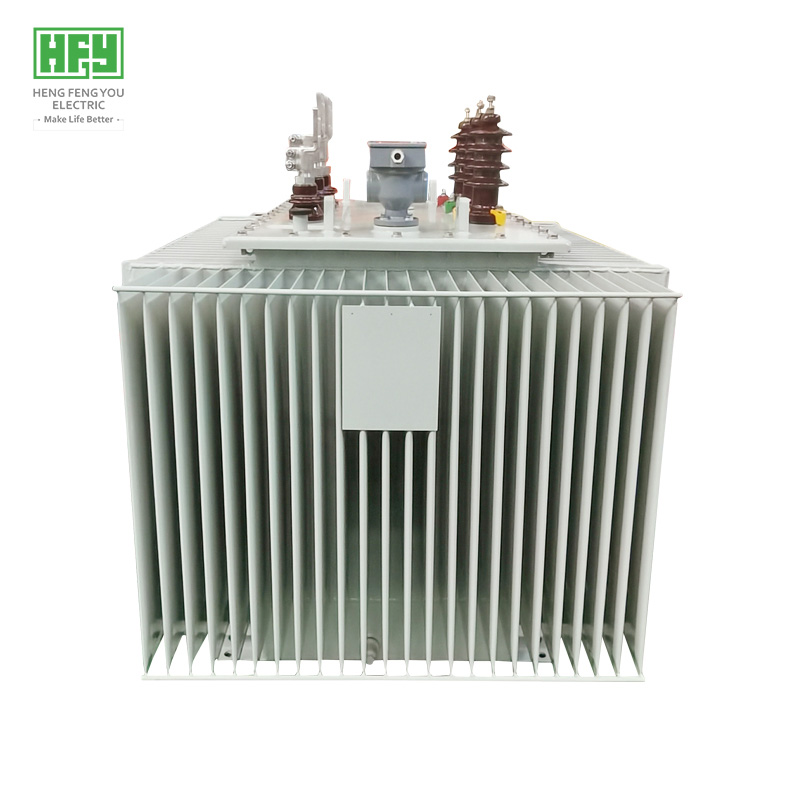

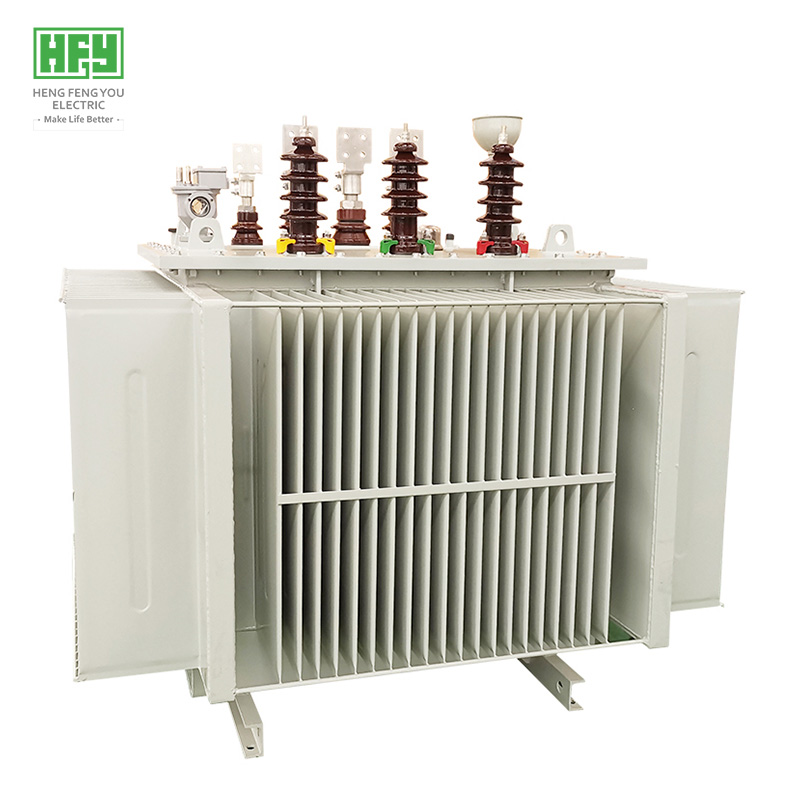

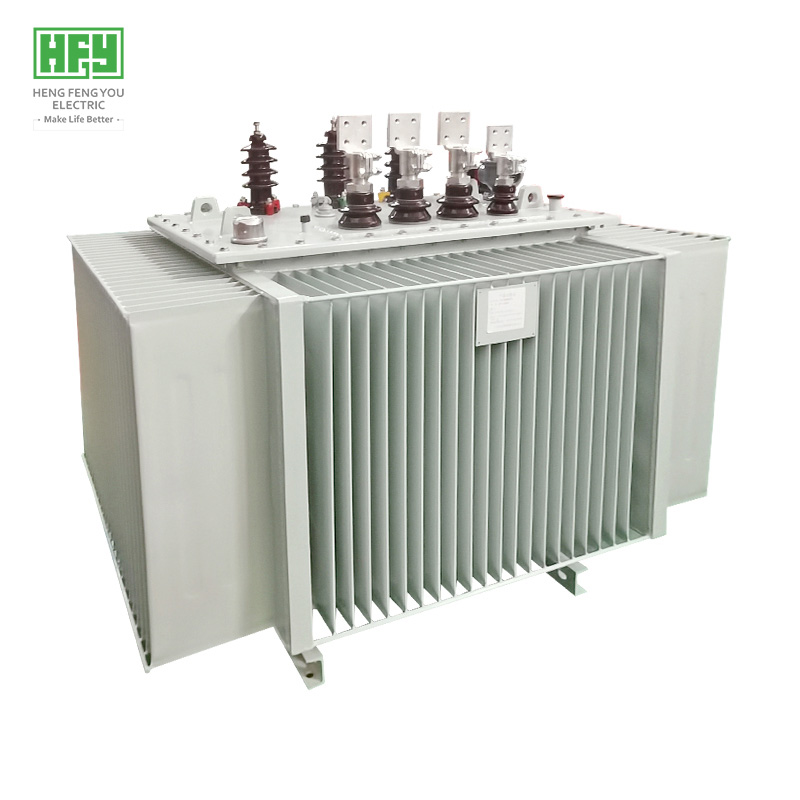

S13系列全密封20KV三相油浸式电力配电变压器

产品概述

  - 低损耗、产品实际测量优于GB和IEC标准，CE ROHS KEMA认证
  - 全球50多个国家和地区运行验证的高可靠性
  - 主要应用于20kv配网、工矿企业与民用建筑供配电系统
  - 产品主要为西班牙、德国、法国、意大利、希腊、冰岛、芬兰等欧洲国家客户提供OEM 2598台
  - 执行标准：IEC 60076系列、IEC 6013、IEC 60214-1、IEC 60296；GB1094系列，GB/T6451-2015、GB/T7597-2007等


产品优势

> 领先技术
  - 高压铜带绕制技术， 提高耐雷电性能
  - 低压铜箔绕制技术，优质A级绝缘材料绝缘
  - 漏磁小，机械强度高，抗短路能力强
  - 铁芯45°全斜接缝步进叠片结构

> 外壳
  - 日本三菱激光切割机和数控冲、减、折等设备保证加工的精度
  - ABB机器人自动焊接，激光检测，避免出现漏点，合格率99.99998%
  - 静电喷塑处理，50年不脱漆（涂层耐腐蚀100h内，硬度≥0.4 ）
  - 全密封结构、免维护免维修，正常运行使用寿命30年以上

> 铁芯
  - 铁芯的材料选用矿物氧化物绝缘的优质冷轧晶粒取向硅钢片(来自中国宝钢、武钢)
  - 通过对硅钢片剪切和叠装的工艺的控制，使损耗水平和空载电流及噪音降至最低
  - 铁芯特别加固，保证在正常运行和运输过程中变压器结构牢靠

> 绕组
  - 低压绕组以优质铜箔绕制而成，极好的绝缘耐受性能
  - 高压绕组通常以绝缘铜线绕制，使用恒丰友电气专利的工艺技术
  - 对短路引起的径向应力有非常好的承受能力

> 优质材料
  - 宝钢、武钢生产硅钢片
  - 中国优质无氧铜
  - 中国石油（昆仑石油）优质变压器油（25# 40#）

> 其他说明
  - 低压出线端子为镀锡铜排
  - 高压出线端子为环型镀锡螺栓
  - 默认无载调压（可定制有载调压）分接开关5档或7档调节
  - 变压器630KVA以上配有气体继电器保护

> 专利技术
  - 得益于恒丰友电气“超低损耗节能电力变压器"专利技术，可实现节省5%的材料，变压器的损耗比市场同类产品降低10-20%，更加节能环保。




使用条件

  - 海拔高度小于1000m，空气温度-25℃~40℃，湿度小于90%（+25℃）
  - 垂直倾斜度不超过5°，无剧烈振动场所，户外风速不超过35m/s
  - 无严重影响变压器绝缘的气体、导电尘埃；无爆炸危险、无腐蚀电气元件的场所
  - 超出以上正常使用环境条件，客户可与我公司另行定制解决


产品参数

  - 输入电压：20KV
  - 输出电压：0.4KV 0.415
  - 容量：30-2500KVA
  - 频率：50/60HZ
  - 备注：电压、容量、频率、联结组别及损耗均可按客户要求定制
