H61系列配电变压器

产品介绍

H61 系列油浸式配电变压器（H61 Series Oil-Immersed Distribution Transformer）由恒丰友电气自主生产，额定容量为 50kVA、100kVA 和 160kVA，主要用于城市及农村架空配电网络，实现中压电能向低压电能的转换。产品以IEC 60076 系列为国际基础标准，主体遵循NF C 52-112 法国配电变压器标准，并可根据项目要求适配摩洛哥 ONEE D60-P60 电力部门技术规范。

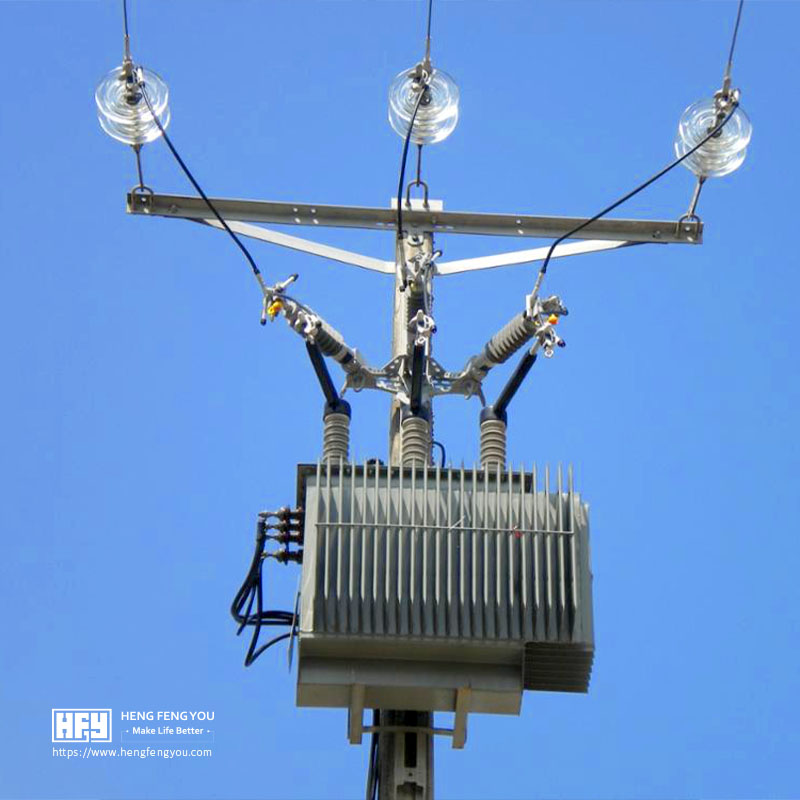

H61系列采用高压上进线、低压侧出线结构，配置高低压陶瓷绝缘子、三角形避雷器、温度测量装置、压力释放阀及油位计，适用于户外配电场景。高压侧可根据电网要求选择3.3kV–36kV范围内的相应电压等级，低压侧可配置400V–430V。

适用国家及市场：

摩洛哥、喀麦隆、科特迪瓦、塞内加尔、尼日利亚、加纳、多哥、贝宁、布基纳法索、尼日尔、几内亚、乍得等。

产品可根据不同国家的电网电压、频率、当地电力部门技术规范及安装环境进行定制，具体配置以项目技术要求为准。

技术参数

应用场景

H61 系列配电变压器专为中低压架空配电线路设计，以杆上挂装为核心安装形式，具备优异耐候性与负荷适配能力，广泛应用于：

1. 城市城郊架空配网 城市外围架空分支线路、新建片区环网末梢变电节点，适配居民、沿街商铺潮汐式负荷波动，兼顾市政监控、路灯等零散公共负荷供电，适合廊道资源有限、优先采用架空方案的城区边缘区域。
2. 农网升级与偏远农牧区供电 农村电网改造、乡镇配电点、远距离分支供电工程。可适应沙尘、高湿、大温差等户外恶劣环境，匹配灌溉、粮食加工、村落居民混合负荷，杆上安装方案省去土建机房投入，有效解决远距离供电压降问题。
3. 商业及公共设施终端配电 中小型商业街、学校、社区、基层医疗站点、文体配套末端配电。兼容照明、暖通、动力设备及小容量充电桩混合负荷，噪声指标可控，靠近负荷中心布置，减少低压线路损耗，保障供电稳定。
4. 小微工业与涉农加工场景 小型加工厂、农副产品加工车间、养殖基地、仓储配套供电。可承受频繁短时冲击负荷，满足动力与照明混合用电需求，无需独立配电房，适配场地紧凑的小微用户。

重点适用市场：摩洛哥

本系列产品对标摩洛哥国家电力局 ONEE D60-P60 技术规范，各项参数、试验及验收要求可直接匹配当地采购标准，是摩洛哥配网更新、乡村电气化扩容项目的优选机型。 同时支持定制适配其他海外市场：可根据目标国家电压等级、频率、绝缘要求、防腐等级、短路阻抗调整配置，同步满足当地电力机构型式认证、铭牌规范、安装验收要求，面向北非、西非等架空配网主流区域快速落地。

标准与认证

H61系列配电变压器主要参考IEC 60076系列标准，并可根据项目要求适配当地电力部门的技术规范。

 质量控制与出厂测试

恒丰友建立了从原材料检验、生产制造到成品检测的质量控制流程。H61系列配电变压器根据IEC 60076及合同技术要求进行出厂试验，确保产品电气性能和制造质量符合交付要求。

 产品特点

为什么选择恒丰友？

深耕输配电制造三十余年，恒丰友熟悉海外架空配网项目落地难点，是适配多国别电网标准的成套电力设备合作伙伴。
海外配网专项定制能力
可按 ONEE D60-P60、IEC、IEEE 等当地电网规范定制电压、短路阻抗、防腐等级与铭牌资料，完美匹配摩洛哥及北非、西非架空杆上变项目要求，快速满足当地电力局并网验收条件。
全流程严苛品控 从原材料入厂、工序巡检到整机出厂 FAT 试验闭环管控，ISO9001 体系落地，可提供全套试验报告、见证视频，耐沙尘、高温、高湿户外工况，适配农网、城郊长线路恶劣运行环境.
一站式成套配套交付 不止 H61 配电变压器，同步配套环网柜、中低压开关柜、箱变、电缆等设备，成套统一方案、统一证书资料、统一集货发运，避免多供应商参数冲突、资料不匹配、分批到货的麻烦。
成熟海外项目技术服务 专业电气工程师团队提供前期选型校核、英文图纸 / BOM、计算书输出；全程跟进生产监造、进度同步，提供杆装安装指导、远程故障排查、备件支持，适配 EPC、电网运营商、工程经销商项目需求。

联系恒丰友，获取 H61 系列配电变压器完整技术方案与项目报价。

常见问题

Q1：H61 变压器的高压和低压电压是多少？

A：高压可选 3.3kV～36kV，主流覆盖 11kV、15kV、20kV、33kV；低压输出 400V～430V，标准配置 410V；标配 ±2×2.5% 无励磁分接开关，联结组 Dyn11/Yyn0 可选，短路阻抗常规 4%–6% 可调。电压组合、分接档位、阻抗值在设计阶段同步校核下游保护整定，规避普通杆变仅提供固定阻抗、不配合保护协调的痛点。

Q2：H61 系列变压器适合户外安装吗？防腐能力如何？
A：本体为 ONAN 自然油循环自冷杆上挂装结构，标准适用环境 - 25℃～+40℃；防腐分为 C2 内陆干燥、C3 普通潮湿、C4 沿海盐雾三档可选。油箱采用喷砂 Sa2.5 级预处理 + 双层环氧涂层，区别于市面简易喷漆杆变，C4 版本可长期在沿海盐雾、沙尘、强紫外线环境稳定运行，适配北非沿海、荒漠农网恶劣工况；海拔、地震、+50℃极端高温工况可单独做温升修正。

Q3：可以根据当地电网要求定制变压器吗？和别家定制有什么不一样？
A：支持全维度定制：容量、电压组合、频率、短路阻抗、损耗等级、温升限值、防腐等级、附件清单、铭牌语言、试验包均可调整。差异化优势：恒丰友不只是修改硬件参数，同步配套输出短路计算书、温升报告、雷电冲击校核文件、当地电力局要求的合规声明，实现成套技术文件闭环；很多供应商仅调整产品硬件，不提供配套计算资料，极易出现并网审核受阻。

Q4：订购 H61 变压器需要提供哪些信息？
A：请提供额定容量、高低压电压、频率、执行标准（如 ONEE D60-P60）、海拔、环境腐蚀等级、最高环境温度、联结组、短路阻抗、附件清单、采购数量。我方工程师 2 个工作日内完成参数校核、损耗测算、BOM、英文方案与报价；若客户提供单线图，可同步给出保护整定建议，属于普通变压器供应商较少提供的增值服务。

Q5：恒丰友是否提供出厂测试报告？
A：出厂执行全套 IEC 例行 FAT 试验，包含变比、直流电阻、绝缘、空载 / 负载损耗、阻抗、工频 / 感应耐压等项目；针对 ONEE 项目可按照电力局监造流程出具结构化英文试验报告、原始记录、试验照片及视频；型式试验、特殊试验可按需付费安排并出具 KEMA、Intertek 等第三方实验室报告。整套资料打包归档，支持提前电子预审，降低现场并网验收返工概率。

Q6：H61 的损耗、噪声、设计寿命和过载能力是多少？相比普通杆变优势在哪？
A：采用高导磁取向硅钢片 + 无氧铜绕组，损耗指标优于同规格常规配电变压器；额定负荷噪声≤45dB (A)；设计使用寿命 25 年；在 40℃环境、初始负荷 80% 前提下，可短时 1.5 倍额定容量过载 2 小时，适配农网傍晚、灌溉季尖峰负荷。普通杆变过载裕度预留保守，高峰负荷容易过热告警，本系列在电磁设计阶段预留充足过载裕度，匹配架空配网季节性负荷特点。

Q7：H61 抗短路能力怎么样？北非架空线路故障多发，你们如何保障？
A：绕组采用轴向 + 幅向双重压紧结构，按照 IEC 60076-5 短路承受能力设计，可承受 2s 额定短路电流冲击，降低农网架空线路雷击、外物短路造成绕组变形烧毁的风险；可选出厂绕组频响扫频（FRA）测试，用于对比短路前后绕组状态，方便后期运维判定内部损伤；多数低价杆变仅完成例行试验，不做短路强度专项校核。

Q8：H61 的交付周期和质保条款是什么？
A：标准容量 50/100/160kVA 常规订单交期 15 个工作日；含第三方见证试验、C4 防腐、特殊定制参数的订单另行排期。标准质保：出厂后 18 个月或投运后 12 个月，以先到为准；区别单一设备厂商，我们可同步配套开关柜、箱变、避雷器成套同步排产、统一集货，避免 EPC 项目多供应商到货不同步、现场窝工。
