工业配电变压器选型要点：容量、短路阻抗、能效损耗等级如何确定
Writer： 恒丰友电气 Time：2026-08-06 浏览量：次
Ⅰ、工业配电变压器适用产品类型

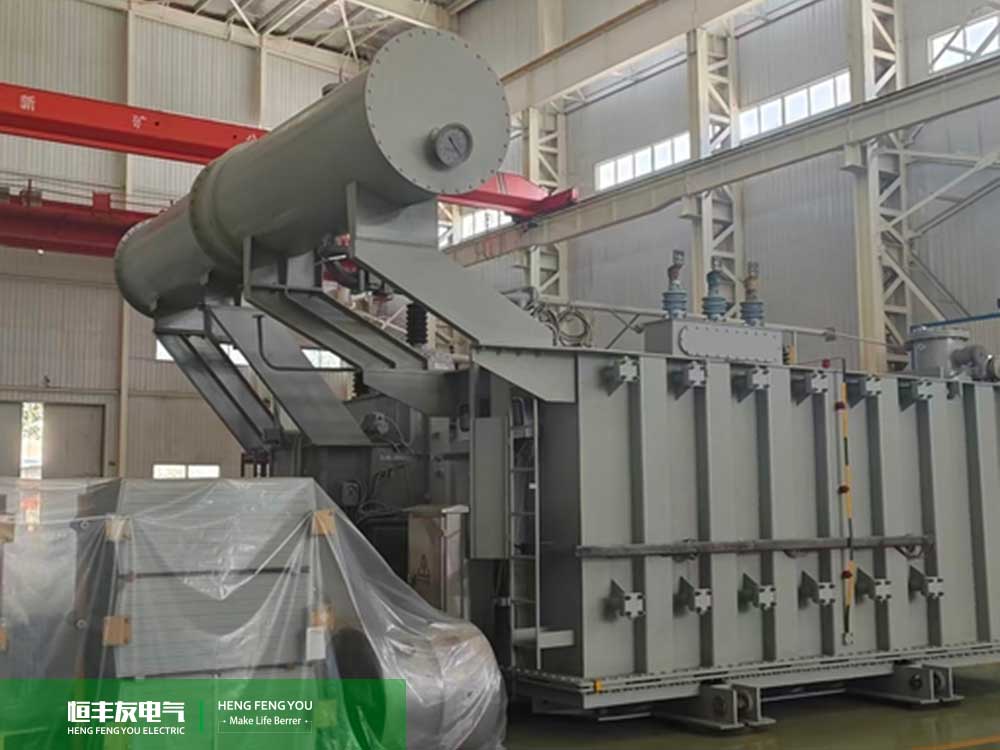

工业场景主流采用 10kV/0.4kV 三相油浸式工业配电变压器，大容量重载车间、户外厂区优先选用 ONAN 油浸自冷、ONAF 油浸风冷型；地下室、精密加工车间、高层建筑配电室防火需求高时选用干式工业配电变压器。
工业配电变压器核心结构包含铁芯、高低压绕组、绝缘油（油浸式）、油箱散热系统、分接开关、高低压套管、温控保护装置，依靠电磁感应完成高压侧 10kV 向低压 0.4kV 降压，为电机、变频器、生产线、空压机等工业负载供电。
与民用配变不同，工业配电变压器需要耐受电机启动冲击、周期性重载、短时过载，因此容量、阻抗、损耗等级选型标准更严苛。
Ⅱ、工业配电变压器额定容量怎么精准确定？
额定容量单位 kVA，是工业配电变压器选型第一核心参数，不能单纯按现有设备功率相加，需叠加同时系数、扩容余量、启动冲击负荷三大因素。
-
基础负荷计算公式
变压器计算负荷：S=P÷(cosφ×K)
-
(P)：厂区所有用电设备额定有功总功率（kW）
-
(cosφ)：工业厂区综合功率因数，常规取 0.8～0.85，加装无功补偿后可达 0.95
-
(K)：负荷同时系数，小型加工厂 0.6～0.7，大型连续生产车间 0.8～0.9
-
扩容预留余量标准
1. 短期 3 年内无扩产：预留 10%～20% 容量余量
2. 规划新增生产线、储能、大功率设备：预留 30%～40% 余量
-
大功率电机专项修正
单台大功率电机（≥55kW）直接启动会产生 5～7 倍冲击电流，若工业配电变压器容量过小，会出现启动电压骤降、设备无法运行。
选型经验：最大单台电机功率不宜超过变压器额定容量 30%，否则需放大一档容量或采用软启动 / 变频启动。
-
常用标准容量序列
工业常用：315kVA、400kVA、500kVA、630kVA、800kVA、1000kVA、1250kVA、1600kVA、2000kVA、2500kVA
案例 ：机械加工厂工业配电变压器容量选型失误增容改造案例
某小型五金机械加工厂，设备总功率 320kW，采购时仅按现有负荷计算，未预留扩容余量，直接选用 400kVA 油浸式工业配电变压器，同时系数 0.7，计算负荷仅 158kVA，投产初期运行正常。
投产 1 年后新增 2 台 75kW 数控冲压机床，全厂总功率提升至 470kW，高峰时段变压器负荷率突破 110%，频繁高温报警、生产线电机启动无力、照明频闪。
技术部复测核算：新增设备后计算负荷 246kVA，叠加 30% 扩产余量，合理容量应为 630kVA。企业停工 15 天更换变压器，额外产生设备采购、土建、开关柜改造、停工损失合计 12 万余元。
选型教训：工业厂房必须提前规划 3-5 年产能，至少预留 20% 以上容量余量，有新增大功率设备计划需预留 30% 余量。
Ⅲ、工业配电变压器短路阻抗选型：不同工业场景如何匹配？
短路阻抗（Uk%）是工业配电变压器选型极易忽略的关键参数，直接决定系统短路电流、母线动热稳定、电压波动幅度，国标油浸工业配电变压器常规阻抗 4%、6%、8%、10.5%。
恒丰友电气技术工程师Hunter（hunter@hengfengyou.com）常年为矿山、化工、新能源厂区提供负荷测算与变压器成套方案，提醒采购方不可单纯为压低成本选择低阻抗型号。
-
低阻抗 Uk=4%（轻型小型加工厂）
适用：负荷平稳、无大量变频器、低压开关柜出线回路少的轻型加工厂
优势：电压调整率小，设备运行电压稳定；变压器采购成本更低
短板：低压侧短路电流大，需提高开关柜、断路器分断等级，增加成套设备造价
-
中阻抗 Uk=6%（通用标准工业厂区）
适用：绝大多数机械加工、五金、食品厂房，兼顾电压稳定性与短路限流，市面主流选型，性价比最高
-
高阻抗 Uk=8%/10.5%（重载、多变频、新能源配套厂区）
适用：冶金、矿山、化工、光伏储能升压站、多变频器车间
核心作用：限制低压侧短路电流，降低开关柜、铜排、电缆动热冲击，减少故障烧毁风险；规避多谐波设备造成的系统谐振问题
缺点：负荷波动时电压跌落幅度更大，需配套无功补偿装置稳定电压
-
普通轻载厂房：优先 6% 阻抗工业配电变压器
-
多变频、大功率电机、易燃易爆化工车间：选用 8% 及以上高阻抗工业配电变压器
真实案例 3：化工厂低阻抗工业配电变压器选型引发开关柜烧毁故障
某精细化工生产车间，采购 1600kVA 油浸式工业配电变压器时为压低造价，盲目选用 Uk=4% 低阻抗型号，配套常规 31.5kA 分断等级低压成套开关柜。
车间内含 20 余台变频搅拌釜、大功率制冷压缩机，系统谐波含量高。投产半年后低压出线电缆绝缘破损发生相间短路，低阻抗变压器造成短路电流远超开关柜额定分断值，进线断路器无法快速灭弧，高压开关柜铜排熔化、整段配电母线烧毁，全厂停产检修 7 天，直接经济损失超 28 万元。
整改方案：更换 Uk=8% 高阻抗 1600kVA 一级能效工业配电变压器，同步更换 40kA 高分断成套开关柜，加装有源谐波补偿装置，故障隐患彻底消除。
Ⅳ、工业配电变压器损耗 & 能效等级：依据 GB 20052 标准怎么选？
变压器损耗分为空载损耗（铁损） 和负载损耗（铜损），工业配电变压器能效等级直接决定工厂长期电费支出，也是当前环保、节能验收硬性要求。
-
两种损耗含义
1. 空载损耗：变压器带电空载运行时铁芯持续损耗，全天 24 小时存在，连续生产工厂影响极大；
2. 负载损耗：带负荷运行绕组发热损耗，负荷越高损耗越大。
-
三级能效区分（GB 20052 强制标准）
-
三级能效：老旧常规型，空载、负载损耗高，仅适用于临时工地短期用电，新建厂区不推荐；
-
二级能效：普及节能款，损耗降低 20% 左右，中小型工厂常规标配，兼顾采购成本与节能；
-
一级能效：超高效节能油浸式工业配电变压器，损耗大幅下降，长期连续生产、24 小时运转厂房、政府园区、新能源项目强制推荐，符合双碳节能政策，可申请节能补贴。
|
能效等级 |
适用场景 |
长期用电成本 |
采购成本 |
政策适配 |
|
三级能效 |
临时工地短期用电 |
高 |
最低 |
无法通过节能验收 |
|
二级能效 |
两班制间断加工厂 |
中等 |
适中 |
普通厂房通用 |
|
一级能效 |
化工、光伏、24h 连续生产厂区 |
低 |
略高 |
可申领节能补贴 |
-
工业场景能效选型建议
1. 两班制、间断生产厂房：二级能效工业配电变压器性价比最优；
2.24 小时连续生产、化工、光伏、大型工业园：必须选用一级能效油浸式工业配电变压器；
3. 老旧厂区配电改造：淘汰三级能效变压器，更换一二级节能型号，降低月度基本电费。
真实案例 4：五金厂老旧三级能效工业配电变压器节能改造收益案例
山东某三班制五金冲压加工厂，原有 1000kVA S11 三级能效油浸工业配电变压器，全年 360 天 24 小时运行，工业电价 0.8 元 /kWh。改造前每月变压器空载 + 负载损耗电费约 3800 元，全年损耗电费 4.56 万元。
2025 年厂区配电升级，更换同容量 S20 一级能效油浸式工业配电变压器，改造后月度损耗电费降至 2460 元，每年节约损耗电费 1.6 万元。设备采购差价 8 万元，5 年即可收回改造成本，变压器 30 年设计寿命周期内可累计节电超 48 万度，同步通过当地节能专项验收，申领 1.2 万元节能补贴。
Ⅴ、工业配电变压器配套辅助选型参数（容量 / 阻抗 / 损耗之外必备考量）
1. 联结组标号
工业低压带大量单相照明、控制设备，优先 Dyn11；纯三相动力负荷可选用 Yyn0，Dyn11 抑制三次谐波能力更强，适合多变频器厂区。
2. 冷却方式匹配容量
≤1600kVA：油浸自冷 ONAN 即可；≥2000kVA 重载工业配电变压器选用 ONAF 油浸风冷，提升过载能力。
3. 安装环境适配
户外厂区无严格防火限制：油浸式工业配电变压器；配电室、地下室、精密车间：干式节能工业配电变压器。
Ⅵ、工业配电变压器选型常见踩坑总结（结合 4 个案例复盘）
1. 只按现有设备功率选容量，未预留扩容余量，投产 1-2 年面临增容改造，二次施工成本更高（案例 1 五金厂）；
2. 盲目选用 4% 低阻抗工业配电变压器，多变频车间短路电流超标，频繁烧毁
低压开关柜元器件（案例 3 化工厂）；
3. 为压低采购成本选用三级低效工业配电变压器，长年损耗电费远超设备差价，不符合节能验收（案例 4 五金厂改造）；
4. 大功率电机不做容量修正，电机启动电压过低，生产线无法满负荷运行；
5. 新能源、多谐波负载选用常规 6% 阻抗工业配电变压器，未配套谐波治理设备，长期谐振加速绕组老化。
Ⅶ、总结
工业配电变压器选型不能单一看重采购价格，额定容量决定供电承载能力，短路阻抗保障成套电气设备运行安全，能效损耗等级控制长期用电成本，三大参数相辅相成。
中小型间断生产厂房，推荐二级能效、Uk6% 标准阻抗工业配电变压器，预留 20% 容量余量；24 小时连续生产、新能源、化工重载厂区，建议一级能效高阻抗工业配电变压器，预留 30% 以上扩容空间。
选型全过程严格遵循 GB/T 6451、GB 20052、GB/T 1094 电力变压器国家标准，结合厂区生产负荷、设备类型、产能规划综合判断，避免案例中出现的扩容返工、短路烧毁、高损耗耗电等经济损失。
恒丰友电气是专注输配电设备研发制造的出口型企业，主营三相油浸式、干式工业配电变压器及高低压成套开关柜，全系列产品达标一二级能效国标，具备完整 3C、能效检测认证。技术团队可根据厂区负荷清单，定制匹配容量、短路阻抗、冷却方式的工业配电变压器，同步提供成套配电一体化解决方案，产品广泛服务矿山、化工、机械制造、光伏新能源、市政园区项目，供货覆盖国内各省市及全球十余个国家。
如需精准负荷测算、工业配电变压器配套开关柜及电缆整体配电方案，提供厂区设备清单即可获取专业技术选型与精准报价。
