在现代城市建设与电网改造的浪潮中，一种高度集成的电力设备正悄然改变着传统配电格局——户外预装式箱式变电站（欧式）。它凭借占地面积小、建设周期短、运行安全可靠等优势，成为替代传统土建配电房、深入负荷中心的理想之选，堪称现代配电网的“紧凑型电力管家”。
Ⅰ户外预装式箱式变电站基本定义与工作原理

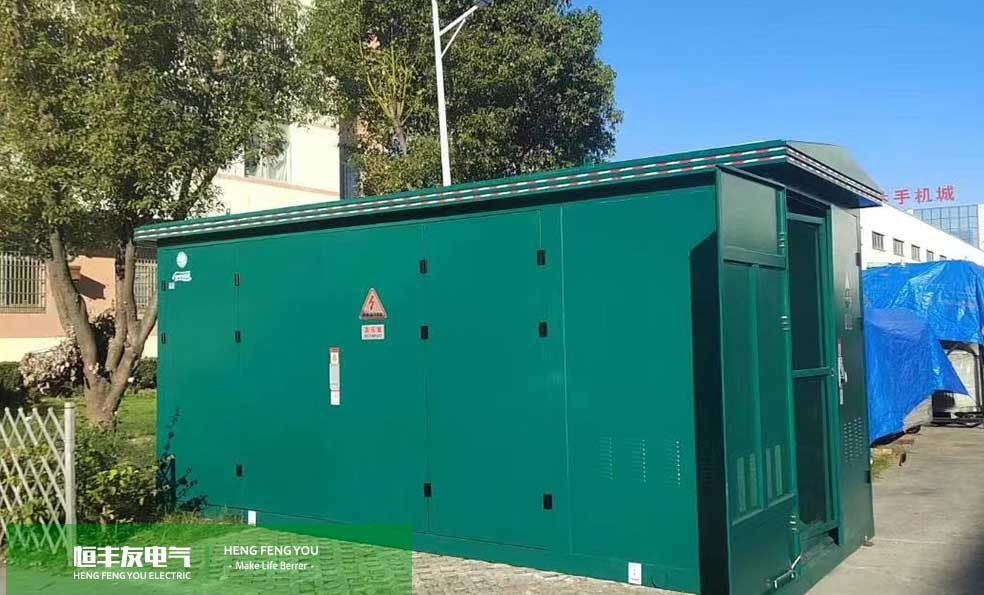

欧式箱变，全称为预装式箱式变电站，是将高压开关柜、配电变压器和低压配电装置按一定接线方案，工厂预制成一体的紧凑型成套配电设备。它符合GB/T17467和IEC1330等标准，额定电压覆盖6-35kV，变压器容量范围通常在30kVA至6300kVA之间。
与美式箱变相比，欧式箱变结构上更为清晰规整。美式箱变将变压器与负荷开关等设备一体化布置，体积更小，但保护功能相对单一；而欧式箱变采用目字形或品字形布局，将高压室、变压器室、低压室独立分隔，各单元功能明确，安全性更高，且更便于扩展配网自动化功能。
Ⅱ户外预装式箱式变电站核心结构
欧式箱变的内部通常划分为三个独立的功能室，各自承担不同的配电任务：
高压室：布置环网柜、负荷开关+熔断器组合电器或断路器，实现电能的接受与分配，支持环网供电、终端供电、双电源供电等多种方式。高压侧额定电流一般可达630A，短路开断能力最高可达63kA，并具备完善的“五防”联锁功能，确保操作安全。
变压器室：可安装油浸式变压器或干式变压器，是电压变换的核心环节。变压器室通常配备自动强迫风冷系统及温度自动控制装置，当室温超过设定值时，轴流风机自动启动散热。油浸变噪音约≤65dB，干式变则更安静，约≤55dB。
低压室：内置GGD型等低压配电柜，集成了电能分配、计量、无功功率补偿及智能控制系统等功能。主回路额定电流最高可达4000A，可根据用户需求配置多条支路回路。

Ⅲ户外预装式箱式变电站核心性能优势
相比传统的土建配电房，欧式箱变具有显著的比较优势，这也是其在城乡电网建设中广受欢迎的根本原因。
1. 占地极小，选址灵活
欧式箱变的最大特点是高度集成、结构紧凑。同等容量下，其占地面积通常仅为传统土建变电站的1/10至1/5。这一特性使其能够轻松深入城市中心、居民小区、商业中心等用地紧张的区域，直接嵌入负荷中心，从而显著减少低压线路的供电半径，降低线路损耗，提升供电质量。
2. 工厂预制，快速投运

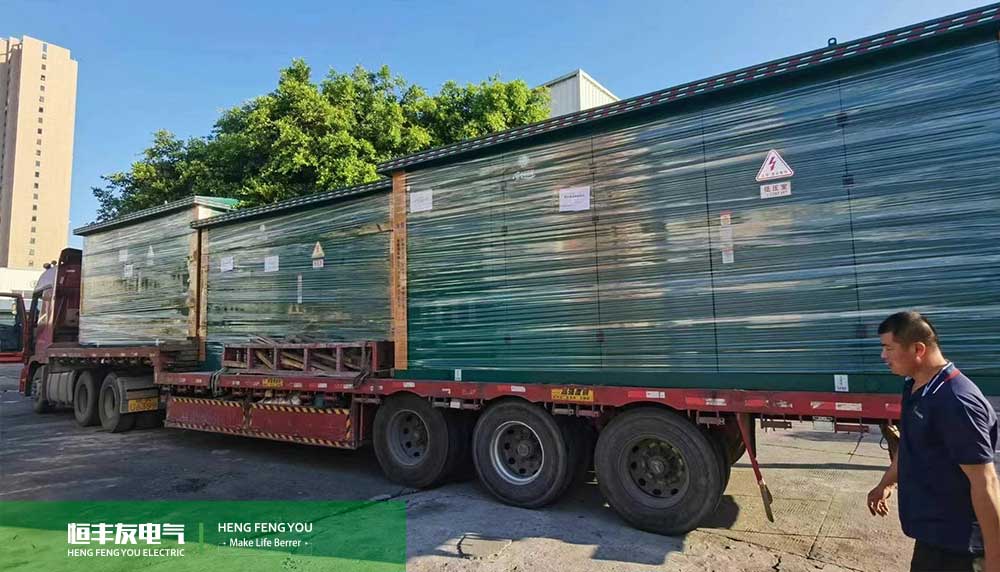

欧式箱变的所有设备均在工厂内完成预装、布线及调试，整体运输至现场后，仅需在预先建好的水泥基础上进行吊装就位和电缆连接即可。这种“交钥匙”工程模式大幅缩短了现场施工周期，省去了繁琐的土建和安装工序，让电力供应能够更快响应需求。
3. 安全可靠，防护到位
箱体采用槽钢、铝合金或复合彩钢板等材料，整体具备防腐、防潮、防尘、防凝露等特性，户外防护等级普遍可达IP54，部分型号甚至更高。箱顶采用双层结构设计，有效隔热、保温，避免凝露滴落影响设备运行。各功能室相互独立，并设有完善的门控照明和联锁装置，确保操作和维护人员的安全。
4. 外观多样，环境友好
为了与城市建设美学融合，欧式箱变的外壳材质和颜色可根据需求定制。除了传统的金属外壳，还有采用水泥、粉煤灰、珍珠岩等材料制成的环保非金属外壳（金邦板），具有绿色环保、轻质高强、隔音隔热等优点，能更好地与景区、别墅、公园等周边环境协调统一。
Ⅳ户外预装式箱式变电站主要适用场景
欧式箱变的应用场景极为广泛，几乎覆盖了所有需要10kV配电的户外场所：
城市配网：居民小区、高层建筑、商业中心、城市路灯照明
工矿企业：工业园区、工厂、油田、港口、机场
基础设施：高速公路、桥梁、隧道、地铁、车站
新能源领域：光伏电站、风力发电站，作为电能汇集与升压并网的专用设备
临时用电：大型工地、流动作业现场的快速供电

Ⅴ户外预装式箱式变电站选购注意事项
在选型时，需综合考虑项目实际需求：
变压器容量与类型：根据负载大小选择合适容量（kVA），并根据防火、环保等要求选择油浸式或干式变压器。干式变防火性能更好，适用于地下或人员密集场所；油浸变成本相对较低，过载能力强。
供电方式：明确是需要环网型（可组成手拉手环网供电，可靠性高）还是终端型（单路进线）。
防护等级：根据安装地点的气候和环境条件，选择IP等级合适的箱体，确保在多尘、多雨或沿海地区能长期稳定运行。
智能化需求：如需实现无人值守、“四遥”（遥测、遥信、遥控、遥调）功能，应选配综合自动化保护与通讯装置。
Ⅵ总结
户外预装式箱式变电站（欧式）凭借其高度集成、投资省、见效快、安全可靠的突出优势，已成为现代配电网建设中不可或缺的关键设备。它不仅解决了传统变电站在城市中落地难的痛点，更以其灵活的配置和可靠的性能，为各行各业的电力供应提供了坚实保障，是名副其实的现代城市“配电主力军”。
