三相油浸式变压器选型指南——电网配电核心设备技术与应用

Writer： 恒丰友电气 Time：2026-07-31 浏览量：次

I. 什么是三相油浸式变压器及其结构组成

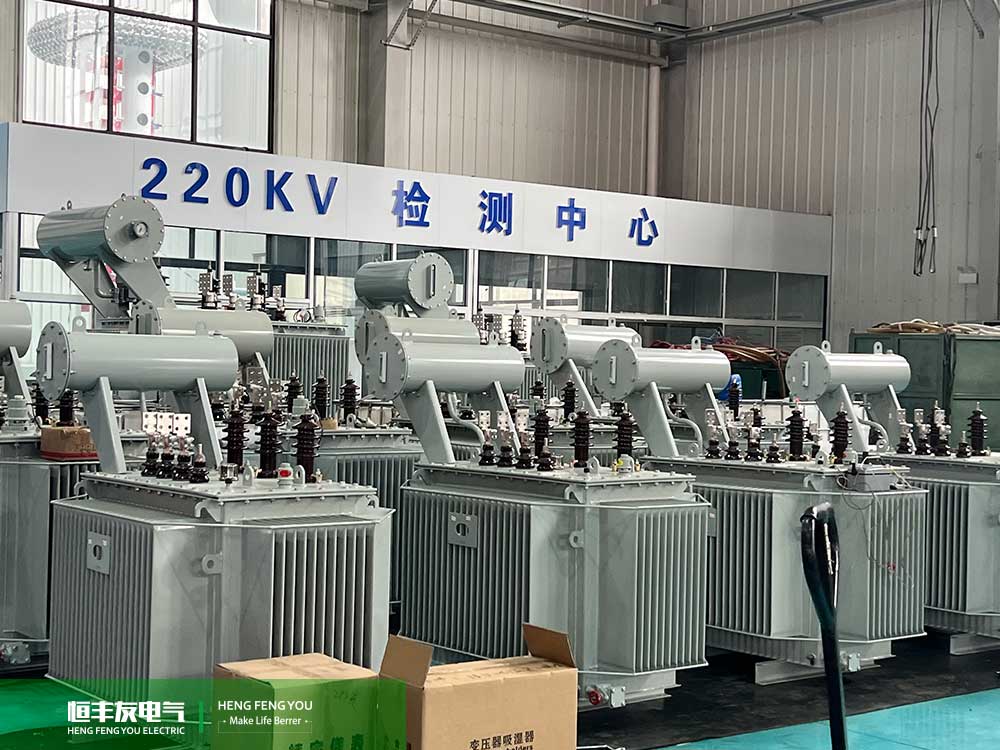

1. 三相油浸式变压器，是指铁芯和绕组共同浸没在绝缘油中，利用绝缘油同时实现绝缘、散热和冷却功能的三相电力变压器。其核心结构包括铁芯、绕组、油箱、绝缘油、套管、分接开关及保护装置等组成部分。

2. 绝缘油既是绝缘介质，也是冷却介质。变压器运行时，绕组和铁芯产生的热量通过绝缘油以对流方式传递到油箱壁，再由油箱表面散发至周围空气中。对于大容量产品，还可通过加装散热片或风扇强制风冷来增强散热效果。

3. 三相油浸式变压器按冷却方式可分为油浸自冷（ONAN）、油浸风冷（ONAF）和油浸水冷（OFWF）等类型，其中油浸自冷式因其结构简单、运行可靠，在配电领域应用最为广泛。

II. 三相油浸式变压器的工作原理与磁路设计

1. 三相油浸式变压器的工作原理基于电磁感应定律。当三相交流电源接入一次侧绕组时，在铁芯中产生交变磁通，该磁通同时交链二次侧绕组，从而在二次侧感应出电动势。通过合理设计一次侧与二次侧的绕组匝数比，即可实现电压的升高或降低。

2. 变压器铁芯采用高导磁率的冷轧硅钢片叠制而成，构成完整的闭合磁路。三相系统中共有三相铁芯柱，分别对应A、B、C三相，每相绕组套在相应的铁芯柱上。三相绕组可接成星形（Y）或三角形（Δ），以适应不同的电网接线需求。


III. 三相油浸式变压器的核心优势与性能表现

恒丰友电气技术经理Hunter（hunter@hengfengyou.com）指出，三相油浸式变压器在户外与重载工况下具备难以替代的综合优势：

1. 散热性能优异，过载能力强：绝缘油具有优良的热传导性能，能够高效将变压器内部热量传导至油箱表面散发。相较于干式变压器，三相油浸式变压器的散热效率更高，短时过载能力更强，尤其适合负荷波动较大的场景。

2. 绝缘性能可靠，运行寿命长：变压器油具有高介电强度，能够有效保障绕组间的绝缘安全。在正常运行条件下，三相油浸式变压器的设计寿命可达30年以上，且维护工作量相对较小。

3. 性价比高，综合成本优势明显：在同等容量等级下，三相油浸式变压器的制造成本显著低于干式变压器。对于户外安装、对防火要求不特别苛刻的场合，它是最为经济高效的选择。

IV. 三相油浸式变压器与干式变压器的多维对比

以下从七个维度对比三相油浸式变压器与三相干式变压器的核心差异：

V. 三相油浸式变压器的主要应用场景分析

1. 城乡配电网：作为配电线路的核心设备，承担10kV/0.4kV或33kV/0.4kV电压变换任务，是网改造和城市配网升级的主力产品。

2. 工矿企业与重工业：为工厂、矿山、化工、冶金等行业的用电设备提供高可靠性的动力配电保障。

3. 新能源发电配套：广泛应用于光伏电站、风电场中的升压变压器及站用变压器系统。

4. 基础设施与临时供电：用于铁路、机场、港口等大型基建项目的电力配套，以及移动箱变车、临时施工用电等场景。

VI. 三相油浸式变压器选型要点与参数对标

在进行三相油浸式变压器选型时，应重点关注以下核心技术参数：

1. 额定容量（kVA）：根据实际负荷大小、功率因数及未来增容需求合理确定容量。

2. 电压等级与调压范围：一次侧与二次侧的额定电压需与当地电网匹配，并选择合适的无励磁或有载调压分接开关。

3. 联结组标号：常见的有Yyn0、Dyn11等，Dyn11联结组在抑制谐波和承受单相不平衡负荷方面表现更优。

4. 阻抗电压与能效等级：根据GB 20052或IEC能效标准，选择符合项目当地强制性要求的能效等级产品，降低长期运行损耗。

VII. 总结

三相油浸式变压器作为电力系统中历史悠久却历久弥新的核心设备，凭借散热优异、过载能力强、运行可靠、性价比高的独特优势，在配电领域始终占据着不可替代的地位。无论是电网升级改造、新能源配套建设，还是工业配电项目，合理选型三相油浸式变压器都是兼顾技术可靠性与经济性的明智之选。

恒丰友电气主要生产11kv、33kv配电变压器和中低压开关柜等电气产品。已于2018年成功销往伊拉克、科威特、阿联酋、阿曼、卡塔尔等中东国家。30年的电力变压器和开关柜制造经验。20年的欧美国家OEM/ODM经验。恒丰友电气将为您提供最优的电气产品解决方案。

Email: hunter@hengfengyou.com

WhatsApp/Mobile: +86 182 2442 9139

VIII. 数据来源说明

1. 国家标准 GB/T 6451 《油浸式电力变压器技术参数和要求》

2. 国家标准 GB 20052 《三相配电变压器能效限定值及能效等级》

3. 国际电工委员会 IEC 60076 《电力变压器》系列国际标准
