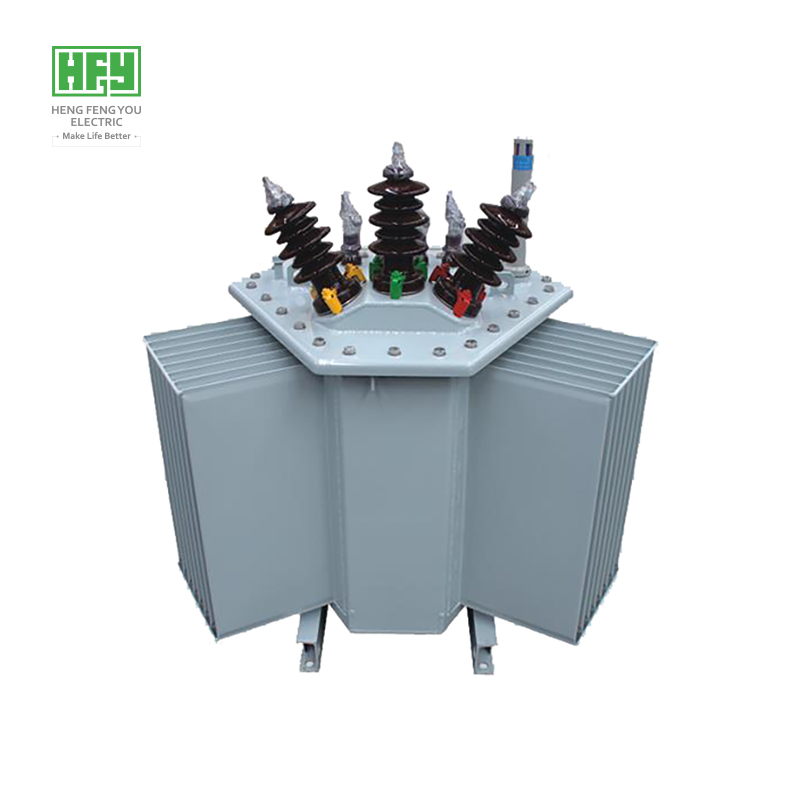

10kV系列立体卷铁心油浸式配电变压器

一、产品概述

恒丰友电气10kV立体卷铁心油浸式配电变压器采用三相立体卷铁心结构，以变压器油作为绝缘和散热介质，适用于城市电网、农村电网、工业园区及其他配电系统，可用于中低压电能转换与配电。

与传统叠铁心结构相比，立体卷铁心采用连续卷绕的铁心设计，形成三相对称的立体磁路，有助于改善磁路特性，降低空载损耗、空载电流及运行噪声。产品结合高低压绕组、绝缘系统和油箱结构，为配电系统提供稳定可靠的电压转换设备。

该系列产品容量覆盖30–2500kVA，可根据项目要求配置额定电压、调压方式、联结组别及损耗参数，满足不同配电工程的使用需求。

二、产品主要特点

1. 三相立体卷铁心结构 采用优质冷轧取向硅钢片连续卷制铁心，形成对称闭合三相立体磁路；磁路均衡无接缝，相比传统叠片铁心，空载损耗降低 15%～25%，空载励磁电流下降 60% 以上，运行噪声可控制在≤45dB (A)，执行标准 GB/T 6451、GB/T 1094。

2. 优化的绕组设计 根据产品容量选用铜箔或绝缘导线绕制高低压绕组，合理排布绕组结构、控制绝缘裕度与电场分布；短路耐受强度满足国标要求，可承受额定短路电流 25kA（2s），满足 10kV 电压等级、30kVA～2500kVA 全系列容量的电气性能、局放及温升指标要求。

3. 油浸式绝缘与散热 采用 25#/45# 变压器油作为绝缘、散热介质，配合波纹油箱或片式散热器结构；额定负载下绕组平均温升限值≤60K，油顶层温升≤55K；油箱焊缝全真空试漏，密封结构可保证 20 年免渗漏维护，油箱形式及密封方式可根据具体型号确定。

4. 灵活的调压配置 可根据配电系统电压条件配置无励磁调压装置或有载调压装置；无励磁调压常规档位 ±2×2.5%，有载调压可按需选用 ±4×2.5% 调压范围，调压档位、分接开关型号及具体配置可在订货前根据项目要求确认。

5. 生产质量控制与出厂检测 对铁心、绕组、绝缘材料、整机干燥、装配注油等关键工序全流程质量管控；出厂按 GB/T 1094、GB/T 6451 逐台开展工频耐压、感应耐压、负载损耗、空载损耗、变比、直流电阻、密封等全套出厂试验，整机设计寿命≥20 年，确保供货产品符合确认的技术规格。

三、产品技术参数

注：以上为系列产品主要参数及配置范围示例，具体容量对应的电压组合、损耗、阻抗、绝缘水平及外形尺寸，以正式产品技术参数表和双方确认的技术协议为准。

四、产品应用场景

城市与农村配电网络

适用于城市配电设施、农村电网建设及配电网络升级改造，为不同区域的用电负荷提供所需的电压转换。

工业企业与工业园区

可用于工厂、工业园区及生产设施的配电系统。选型时应综合考虑设备容量、负荷变化、启动电流及现场运行环境。

商业建筑与公共设施

可根据项目需求应用于商业建筑、公共设施及市政配电工程，满足照明、空调及其他用电设备的配电需求。

电力基础设施建设

适用于配电网络新建、老旧设备更新及电力基础设施改造项目，可根据项目技术规范提供相应的变压器配置方案。

五、使用条件与产品定制

产品选型应结合现场环境和电力系统条件进行确认。常规使用条件及特殊环境要求应以具体产品技术规格为准。

对于高海拔、高温、高湿、强腐蚀及其他特殊运行环境，需要提前提供现场参数，以便评估设备的绝缘、散热、防护及结构配置。

恒丰友电气可根据项目需求沟通以下技术配置：

• 额定容量及高低压电压等级；

• 额定频率、联结组别及调压范围；

• 空载损耗、负载损耗及短路阻抗；

• 安装环境、海拔及环境温度；

• 油箱结构、外观颜色及防护要求；

• 执行标准、试验要求及技术文件。

具体产品配置和供货范围以双方确认的技术规格书为准。

六、质量标准与技术文件

变压器的设计、制造和检验根据产品型号及项目要求，采用适用的国家标准、IEC标准或其他目标市场标准。

采购过程中，可根据项目需要确认以下技术资料：

• 产品技术参数表；

• 产品外形尺寸图及安装接口资料；

• 电气原理及接线资料；

• 适用的出厂试验报告；

• 产品相关认证及其他项目要求的技术文件。

具体执行标准、认证要求及检测项目，应在采购前结合目的地市场和项目技术规范确认。

七、常见问题（FAQ）

1. 什么是立体卷铁心油浸式配电变压器？

立体卷铁心油浸式配电变压器采用连续卷绕式铁心结构，形成三相立体磁路，并使用变压器油作为绝缘和散热介质。其结构特点有助于改善磁路性能，降低空载损耗和运行噪声，实际性能取决于具体产品设计及检测参数。

2. 该系列变压器有哪些容量和电压配置？

系列产品容量范围为30–2500kVA，页面展示的标准电压配置为10kV/0.4kV。具体容量对应的电压组合和可供型号，需要根据正式产品参数表确认。

3. 立体卷铁心变压器有什么优势？

立体卷铁心采用三相对称磁路设计，与传统叠铁心结构相比，在磁路设计方面具有一定特点，有助于降低空载损耗、励磁电流及运行噪声。实际节能效果应以同容量、同技术条件下的产品参数和检测结果为准。

4. 变压器的容量和电压可以定制吗？

可以根据项目要求评估额定容量、高低压电压、调压方式、联结组别及损耗参数等配置。特殊技术要求需要在报价和生产前由技术部门确认。

5. 采购立体卷铁心油浸式变压器需要提供哪些资料？

建议提供额定容量、高低压电压、额定频率、使用环境、执行标准、采购数量及特殊技术要求。如暂时没有完整参数，也可以先提供项目基本情况，由技术团队协助确认选型条件。

获取产品报价

如果您正在采购10kV立体卷铁心油浸式配电变压器，请提供项目容量、电压等级、使用国家、安装环境及相关技术要求。

恒丰友电气可根据项目需求提供产品选型、技术参数确认及报价支持。

欢迎联系我们，获取10kV立体卷铁心油浸式配电变压器的产品资料与技术方案。
