柱上系列油浸式变压器
产品概述

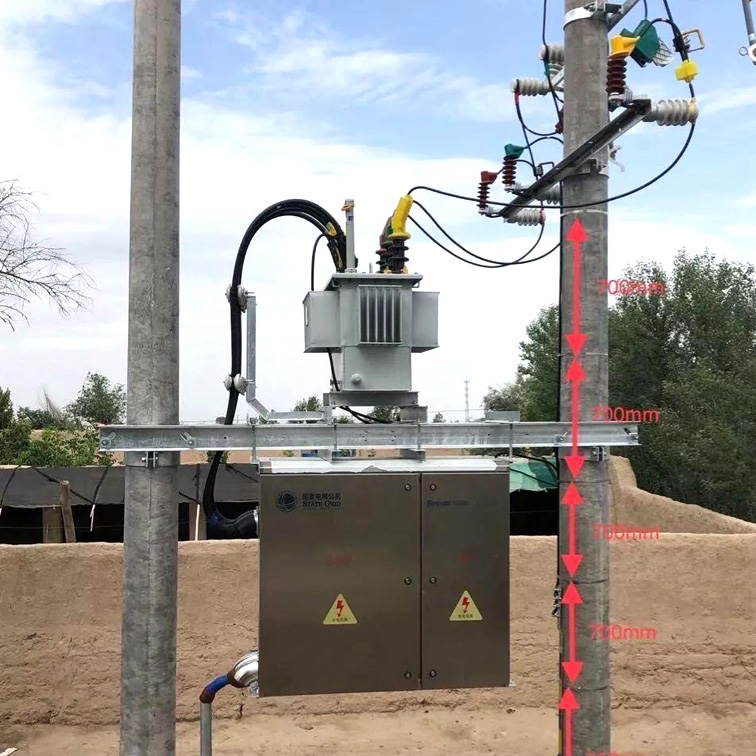

- 该产品主要由电力变压器、户外高压交流真空断路器、户外高压跌落式熔断器、户外高压氧化锌避雷器、低压综合配电箱(JP)、电缆、支架及其附件等组成。
- 该产品的主要作用是11kV高压交流电经过户外高压跌落式熔断器或户外高压交流真空断路器和高压氧化锌避雷器连接到电力变压器上，降压至低压交流电,再经低压综合配电箱配电到各支路配电系统上。
- 实际测量优于GB和IEC标准，CB CCC KEMA认证
- 全球50多个国家和地区运行验证的高可靠性
- 主要应用于交流50Hz（60HZ）、额定电压11kV的农网和城网配电系统中
- 产品主要目前销往中亚、东南亚、非洲、南美等市场和地区
- 执行标准：IEC60076-1、IEC60076-2、IEC60076-3、IEC60076-5、IEC60076-7、IEC60076-20、 IEC 60836、 IEC 60944
GB/T6451-2015、GB 1094.1、GB 1094.2、GB 1094.3、GB 1094.5、GB/T 1094.7、GB/T 2900.95 、JB/T 10088、GB 20052
产品优势
> 领先技术
- 高压铜带绕制技术， 提高耐雷电性能
- 低压铜箔绕制技术，优质A级绝缘材料绝缘
- 漏磁小，机械强度高，抗短路能力强
- 铁芯45°全斜接缝步进叠片结构
> 外壳
- 日本三菱激光切割机和数控冲、减、折等设备保证加工的精度
- ABB机器人内外双层焊接，激光检测，避免出现漏点，合格率99.99998%
- 静电喷塑处理，30年不脱漆（涂层耐腐蚀100h内，硬度≥0.4 ）
- 全密封结构、免维护免维修，正常运行使用寿命30年以上
> 铁芯
- 铁芯的材料选用矿物氧化物绝缘的优质冷轧晶粒取向硅钢片(来自中国宝钢、武钢)
- 通过对硅钢片剪切和叠装的工艺的控制，使损耗水平和空载电流及噪音降至最低
- 铁芯特别加固，保证在正常运行和运输过程中变压器结构牢靠
> 绕组
- 低压绕组以优质铜箔(可定制铝箔)绕制而成，极好的绝缘耐受性能
- 高压绕组通常以绝缘铜线(可定制铝线)绕制，使用恒丰友电气专利的工艺技术
- 对短路引起的径向应力有非常好的承受能力
> 优质材料
- 宝钢、武钢生产硅钢片
- 中国优质无氧铜
- 中国石油（昆仑石油）优质变压器油（25#）
> 其他说明
- 低压出线端子为镀锡铜排
- 高压出线端子为环型镀锡螺栓
- 默认无载调压（可定制有载调压）分接开关5档或7档调节
- 变压器800KVA以上配有气体继电器保护，具有油温过热报警跳闸保护，轻瓦斯报警提示，重瓦斯跳闸保护功能
- 变压器支架采用Q235（A3F）热镀锌钢材、运输和施工架设极为方便
- 变压器可选用油浸式和非晶系列
> 专利技术
- 得益于恒丰友电气“超低损耗节能电力变压器"专利技术，可实现节省5%的材料，变压器的损耗比市场同类产品降低10-20%，更加节能环保。
- “多层涂刷式堆叠端圈”，专利技术，大大提高了绕组抗短路能力
- 变压器电气性能均达到中国国家标准GB和IEC标准，具有高效率、低损耗的特点
使用条件
- 海拔高度小于1000m，空气温度-25℃~40℃，湿度小于90%（+25℃）
- 垂直倾斜度不超过5°，无剧烈振动场所，户外风速不超过35m/s
- 无严重影响变压器绝缘的气体、导电尘埃；无爆炸危险、无腐蚀电气元件的场所
- 超出以上正常使用环境条件，客户可与我公司另行定制解决
产品参数
- 输入电压：11KV
- 输出电压：0.4KV（0.415KV）
- 容量：10-400KVA
- 频率：50HZ（60HZ）
- 备注：电压、容量、频率、联结组别及损耗均可按客户要求定制
|
参数名称 |
单位 |
数值 |
|
变压器的额定容量 |
kVA |
10～400 |
|
额定电压 |
高压侧 |
kV |
12 |
|
低压侧 |
kV |
0.4、 0.415 |
|
辅助和控制回路 |
V |
AC110/220、DC110/220 |
|
额定短时(1min)工频耐受电压 |
高压侧 |
kV |
42 |
|
低压侧 |
kV |
2.5 |
|
控制和辅助回路 |
kV |
2 |
|
额定雷电冲击耐受电压 |
高压侧 |
kV |
75 |
|
低压侧 |
kV |
7.4 |
|
额定频率 |
Hz |
50/60 |
|
安装方式 |
|

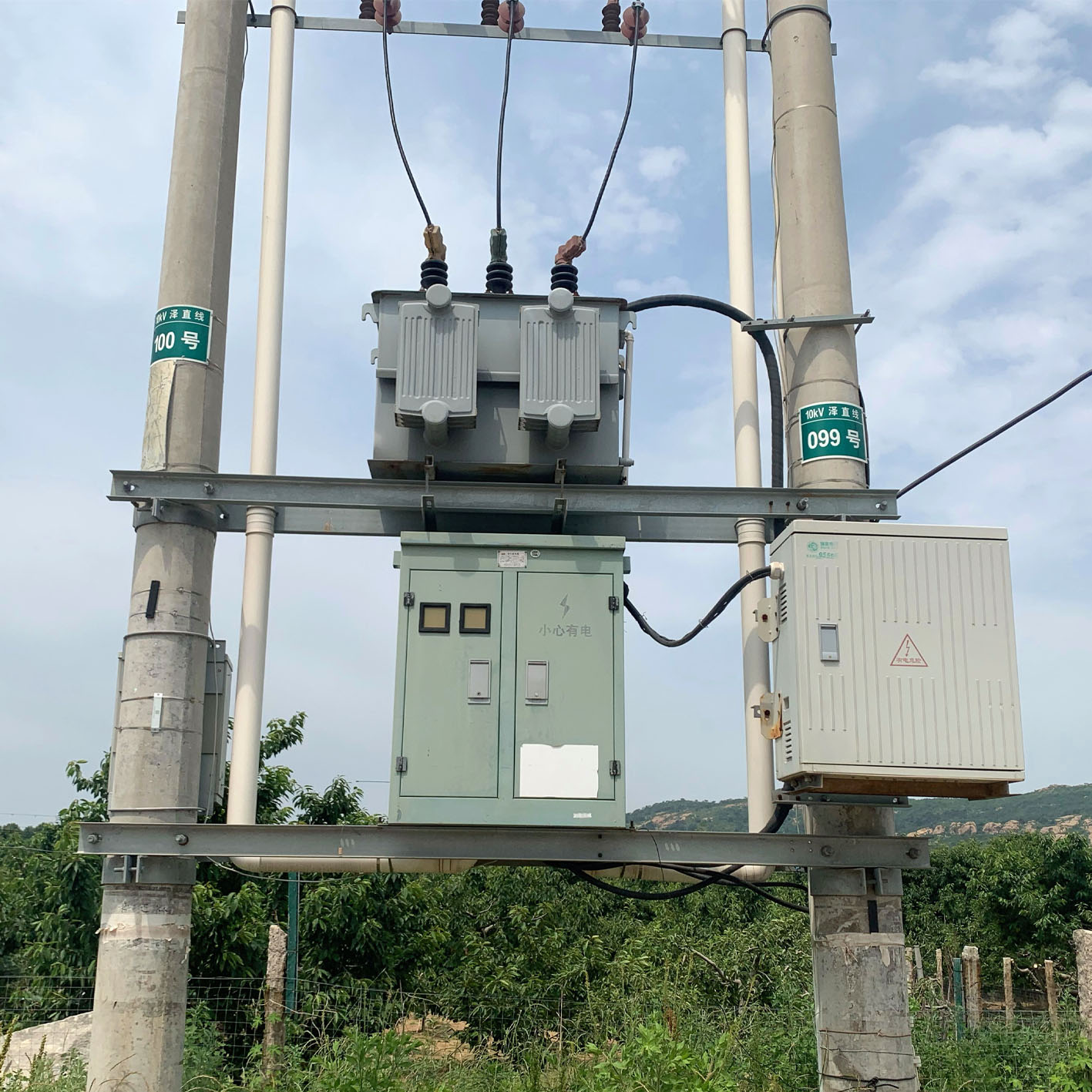

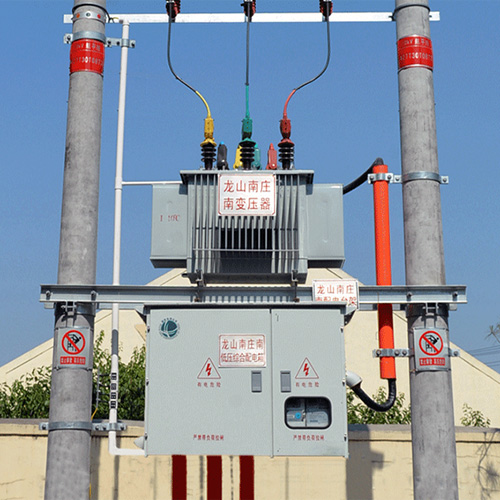

单杆、双杆等高、地台式
|
订货须知
- 变压器主要参数（电压、容量、损耗等主要参数）
- 变压器使用环境（海拔、温度、湿度、场所等）
- 其他定制化需求（电压、分接开关、颜色、油枕等）
- 最小起订量1台，7天内全球发货
- 正常交货周期30天，全球范围快速发货
我们的优势
- 完善的SQA质量管理体系及专利技术，保证高品质产品
- 高效的生产设备及较低的原材料价格保证价格优势
- 库存充足，交货周期短，全球范围可快速发货
- 完善的售后服务体系，让客户购货无忧
