高压变压器

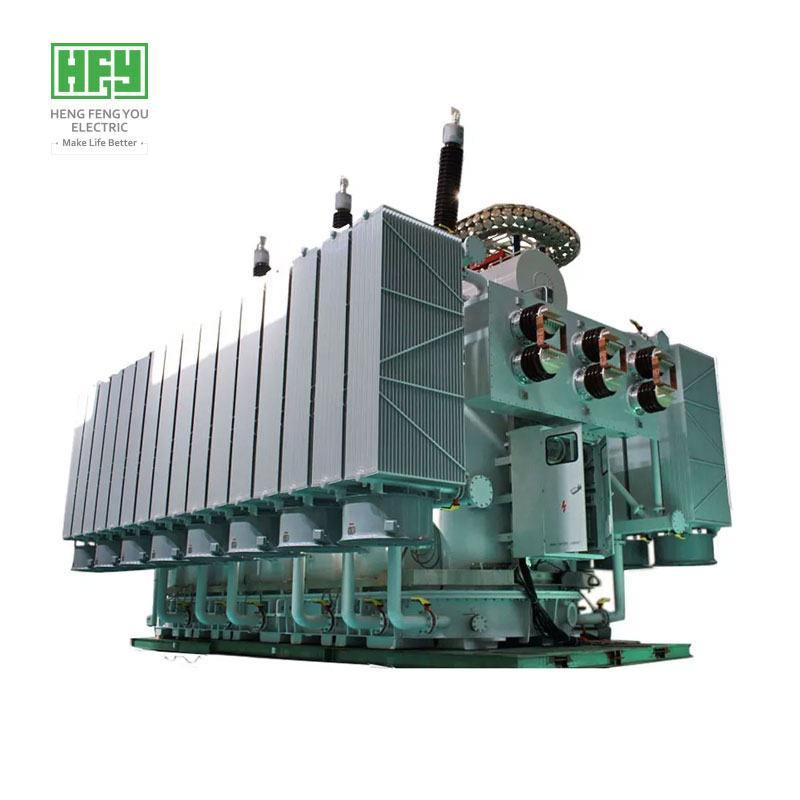

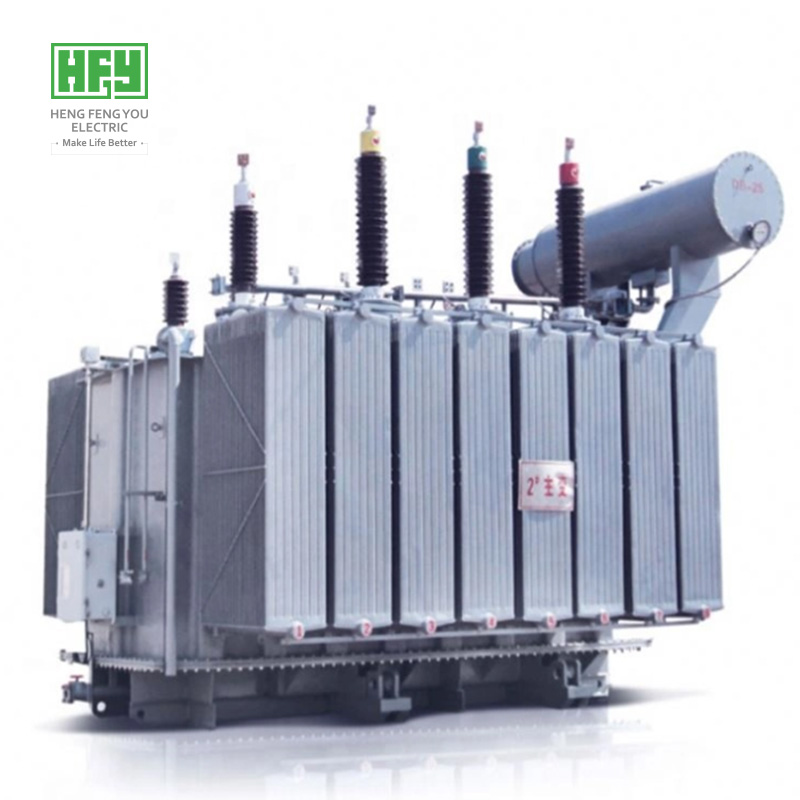

220KV 电力变压器

品牌：恒丰友
系列: SSZ
用途: 电力变压器
原产国: 中国
付款方式: L/C, T/T, Western Union, Paypal, Money Gram
认证: ISO9001、CB、CE、KEMA

立即询盘

产品概述

220kV变压器属于高压油浸式变压器，采用心式结构。按相数可分为单相变压器，三相变压器；按调压方式可分为有载调压，无励磁调压；按绕组耦合方式可分为电力变压器，自耦变压器；按绕组数量可分为双绕组，三绕组，三绕组+平衡绕组。同时囊括分裂变压器，组合式变压器等特殊类型的220kV变压器。产品按IEC国际标准、IEEE标准和现行国家标准进行设计

产品优势

1、低噪声，减少对环境的噪声污染；

2、低局放，保证变压器稳定可靠的运行；

3、低温升，较强的过负荷能力；

4、低损耗，能源结构优化；

5、无渗漏，较高的变压器密封性能；

6、免维护，减少客户的维修成本；

7、高阻抗，较高的抗短路能力,提供变压器的安全性能；

8、采用智能组件，智能化电站设计技术；

产品参数

220kV双绕组无励磁调压电力变压器
额定容量 Rated capacity (kva)	电压组合及分接范围 Voltage ratio and tap range (kv)		联结组 Connection symbol	空载损耗 No-load loss (kw)	负载损耗 Full-load loss (kw)	短路抗阻 Impedance(%)	空载电流 No-load current (%)
额定容量 Rated capacity (kva)	高压 HV	低压 LV	联结组 Connection symbol	空载损耗 No-load loss (kw)	负载损耗 Full-load loss (kw)	短路抗阻 Impedance(%)	空载电流 No-load current (%)
31500	220 242±2×2.5%	6.3 6.6 10.5 11	YNd11	35	135	12-14	0.70
40000				41	157		0.70
50000				49	189		0.65
63000				58	220		0.65
75000		10.5 11 13.8		67	250		0.60
90000				77	288		0.55
120000				94	345		0.55
150000		11;13.8; 15.75;20		112	405		0.50
180000				128	459		0.46
240000				160	567		0.42
300000		15.75; 18;20		189	675		0.38
360000		15.75; 18;20		217	774		0.38

低压为66kV级220kV双绕组无励磁调压电力变压器
额定容量 Rated capacity (kva)	电压组合及分接范围 Voltage ratio and tap range (kv)		联结组 Connection symbol	空载损耗 No-load loss (kw)	负载损耗 Full-load loss (kw)	短路抗阻 Impedance(%)	空载电流 No-load current (%)
额定容量 Rated capacity (kva)	高压 HV	低压 LV	联结组 Connection symbol	空载损耗 No-load loss (kw)	负载损耗 Full-load loss (kw)	短路抗阻 Impedance(%)	空载电流 No-load current (%)
31500	220 242±2×2.5%	63 66 69	YNd11	38	151	12-14	0.89
40000				45	176		0.89
50000				53	211		0.82
63000				63	247		0.82
90000				83	323		0.75
120000				102	387		0.75
150000				122	453		0.68
180000				138	513		0.68
240000				171	635		0.61

220kV双绕组有载调压电力变压器
额定容量 Rated capacity (kva)	电压组合及分接范围 Voltage ratio and tap range (kv)		联结组 Connection symbol	空载损耗 No-load loss (kw)	负载损耗 Full-load loss (kw)	短路抗阻 Impedance(%)	空载电流 No-load current (%)
额定容量 Rated capacity (kva)	高压 HV	低压 LV	联结组 Connection symbol	空载损耗 No-load loss (kw)	负载损耗 Full-load loss (kw)	短路抗阻 Impedance(%)	空载电流 No-load current (%)
31500	220 242±2×2.5%	66.3;6.6 10.5;11 35;37;38.5	YNd11	38	135	12-14	0.70
40000				45	157		0.63
50000				54	189		0.56
63000				63	220		0.56
90000		10.5;11 35;37;38.5		80	288		0.49
120000				99	346		0.49
150000				116	405		0.42
180000				135	468		0.42
120000		66 69		102	355		0.49
150000				120	415		0.42
180000				140	475		0.42

220kV三绕组无励磁调压电力变压器
额定容量 Rated capacity (kva)	电压组合及分接范围 Voltage ratio and tap range(kv)			联结组 Connection symbol	空载损耗 No-load loss (kw)	负载损耗 Full-load loss (kw)	短路抗阻 Impedance(%)		空载电流 No-load current (%)
额定容量 Rated capacity (kva)	高压 HV	中压 MV	低压 LV	联结组 Connection symbol	空载损耗 No-load loss (kw)	负载损耗 Full-load loss (kw)	升压变 step-up	降压变 step-down	空载电流 No-load current (%)
31500	220 242±2×2.5%	69 115 121	6.3 6.6 10.5 11 35 37 38.5	YNyn0d11	40	162	高-中 H-M 22-24 高-低 H-L 12-14 中-低 M-L 7-9	高-中 H-M 22-24 高-低 H-L 12-14 中-低 M-L 7-9	0.70
40000					48	189			0.63
50000					56	225			0.56
63000					66	261			0.56
90000			10.5 11 13.8 35 37 38.5		86	351			0.49
120000			10.5 11 13.8 35 37 38.5		106	432			0.49
150000			11 13.8 15.75 35 37 38.5		125	513			0.42
180000					142	585			0.42
240000					176	720			0.35
300000					208	750			0.30

220kV三绕组无励磁调压自耦电力变压器
额定容量 Rated capacity (kva)	电压组合及分接范围 Voltage ratio and tap range(kv)			联结组 Connection symbol	空载损耗 No-load loss(kw)		负载损耗 Full-load loss(kw)		短路抗阻 Impedance(%)		空载电流 No-load current (%)
额定容量 Rated capacity (kva)	高压 HV	中压 MV	低压 LV	联结组 Connection symbol	升压 step-up	降压 step-down	升压 step-up	降压 step-down	升压变 step-up	降压变 step-down	空载电流 No-load current (%)
31500	220 242±2×2.5%	115 121	6.6 10.5 11 35 37 38.5	YNyn0d11	25	22	117	99	高-中 H-M 12-14 高-低 H-L 8-12 中-低 M-L 14-18	高-中 H-M 8-12 高-低 H-L 28-34 中-低 M-L 18-24	0.50
40000					29	26	144	121			0.50
50000					34	30	170	144			0.43
63000					40	36	201	171			0.43
90000					50	46	276	234			0.36
120000			10.5 11 13.8 15.75 18 35 37 38.5		62	56	340	288			0.36
150000					70	60	405	342			0.33
180000					80	72	464	387			0.33
240000					95	86	595	504			0.25

220kV三绕组有载调压电力变压器
额定容量 Rated capacity (kva)	电压组合及分接范围 Voltage ratio and tap range(kv)			联结组 Connection symbol	空载损耗 No-load loss (kw)	负载损耗 Full-load loss (kw)	短路抗阻 Impedance(%)	空载电流 No-load current (%)
额定容量 Rated capacity (kva)	高压 HV	中压 MV	低压 LV	联结组 Connection symbol	空载损耗 No-load loss (kw)	负载损耗 Full-load loss (kw)	短路抗阻 Impedance(%)	空载电流 No-load current (%)
31500	220 242±2×2.5%	69 115 121	6.3 6.6 10.5 11 35 37 38.5	YNyn0d11	44	162	高-中 H-M 22-24 高-低 H-L 12-14 中-低 M-L 7-9	0.77
40000					50	189		0.70
50000					60	225		0.63
63000					70	261		0.63
90000			10.5 11 35 37 38.5		92	351		0.56
120000					115	432		0.56
150000					135	513		0.49
180000					159	630		0.49
240000					193	780		0.45

220kV三绕组有载调压自耦电力变压器
额定容量 Rated capacity (kva)	电压组合及分接范围 Voltage ratio and tap range(kv)			联结组 Connection symbol	空载损耗 No-load loss (kw)	负载损耗 Full-load loss (kw)	短路抗阻 Impedance(%)	空载电流 No-load current (%)
额定容量 Rated capacity (kva)	高压 HV	中压 MV	低压 LV	联结组 Connection symbol	空载损耗 No-load loss (kw)	负载损耗 Full-load loss (kw)	短路抗阻 Impedance(%)	空载电流 No-load current (%)
31500	220 242±2×1.25%	115 121	6.3 6.6 10.5 11 35 37 38.5	YNyn0d11	25	108	高-中 H-M 28-34 高-低 H-L 8-10 中-低 M-L 18-24	0.56
40000					30	132		0.56
50000					36	157		0.49
63000					42	189		0.49
90000			10.5 11 35 37 38.5		51	247		0.42
120000					54	308		0.42
150000					76	365		0.35
180000					85	419		0.35
240000					104	780		0.30
