伊拉克石油工业31.5MVA-132/11.5kV移动变电站解决方案

Writer： 恒丰友电气 Time：2026-09-17 浏览量：次

Ⅰ. 伊拉克石油工业31.5MVA-132/11.5kV移动变电站需求
伊拉克北部石油工业生产区域分布较广，North Oil Company（NOC）长期负责Kirkuk、Mosul等北部地区的油气资源勘探、生产及相关设施运营，现场涉及油田、泵站、处理装置及其他配套生产设施，对供电系统的连续性和灵活性具有较高要求。
本项目服务于伊拉克石油工业现场的供电需求，客户需要配置一套31.5MVA-132/11.5kV移动变电站，用于将132kV高压电源转换为11.5kV中压电能，并进一步向现场生产负荷进行分配。与单一主变压器供货不同，客户所需的是一套能够完成高压接入、变压、中压配电、继电保护及运行控制的完整移动式变电站系统。
结合现场供电特点，该项目对变电站提出了较为明确的配置要求：一方面，系统需要具备132kV高压侧的可靠接入及保护能力；另一方面，31.5MVA主变压器需要满足现场中压负荷的容量需求，并通过11.5kV中压开关设备向多个出线回路进行供电。同时，变电站还需要配置保护控制、计量、直流电源及辅助供电等系统，以满足现场独立运行和运行监控需求。

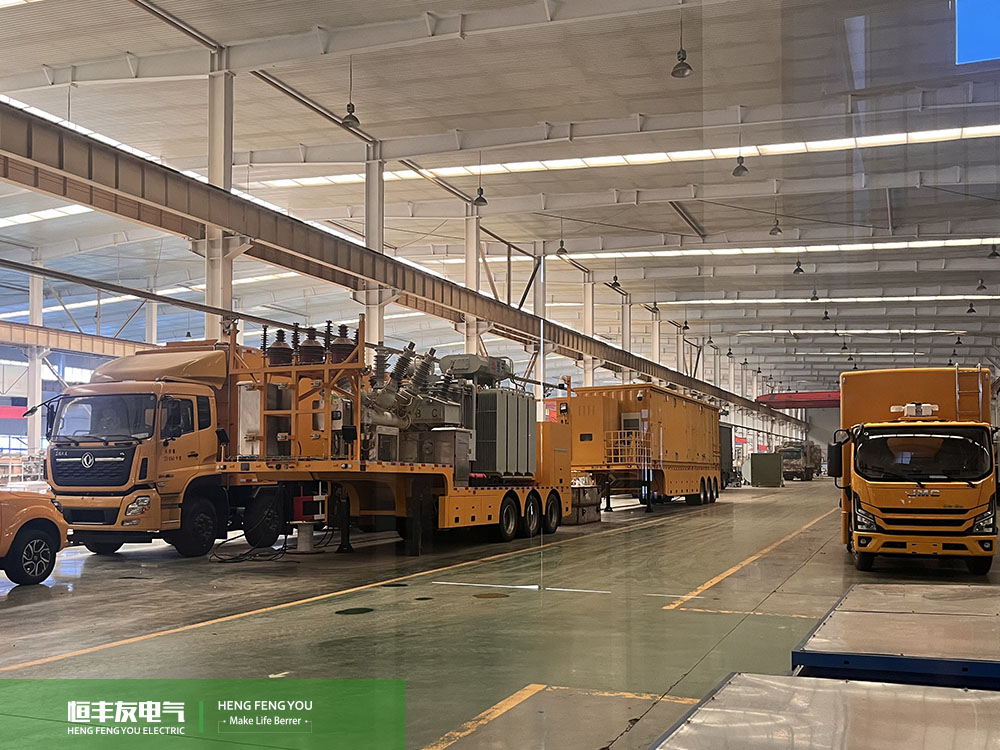

此外，由于项目采用移动式变电站方案，设备不能仅按照传统固定变电站进行设计，还需要兼顾设备集成、运输、现场快速部署及后续转运的要求。因此，客户更关注的是 “变电设备+中压配电+保护控制+辅助系统+移动运输结构”一体化的供电方案，而不仅是单台变压器的采购。
基于上述需求，恒丰友电气针对该项目配置31.5MVA-132/11.5kV移动变电站，通过集成高压系统、主变压器、11.5kV中压配电设备、保护控制及辅助系统，为伊拉克石油工业现场提供完整的移动式电力转换与配电解决方案。

Ⅱ. 伊拉克石油工业31.5MVA-132/11.5kV移动变电站总体方案
该移动变电站以31.5MVA主变压器为核心，围绕132kV高压侧接入和11.5kV中压侧配电进行整体设计。
132kV侧配置高压断路器、隔离及接地开关、电流互感器、电压互感器和避雷器等设备，用于完成高压侧的开断、隔离、测量及过电压保护。经过主变压器完成电压转换后，电能进入11.5kV中压系统，并通过中压开关设备向下游工业负荷进行分配。
整个系统同时配置继电保护、监控、计量、直流电源及低压辅助系统，使移动变电站不仅具备电能转换和配电功能，也能够满足工业现场对运行监测和安全控制的要求。
这种一体化设计能够减少不同电气设备之间的独立配置，使变电站各功能单元在供电、保护和控制方面形成完整的系统。

III. 132kV高压系统与31.5MVA主变压器配置
1. 132kV高压设备
移动变电站高压侧采用132kV系统接入方式，配置户外高压断路器、隔离开关及接地开关，并配套电流互感器、电压互感器和避雷器等设备，用于完成高压侧的线路接入、测量、保护及安全隔离。
高压设备与移动式变电站的整体结构进行配套设计，在满足132kV系统运行要求的同时，兼顾设备运输、现场安装及接线条件，为主变压器提供可靠的高压侧电源接入。

2. 31.5MVA主变压器

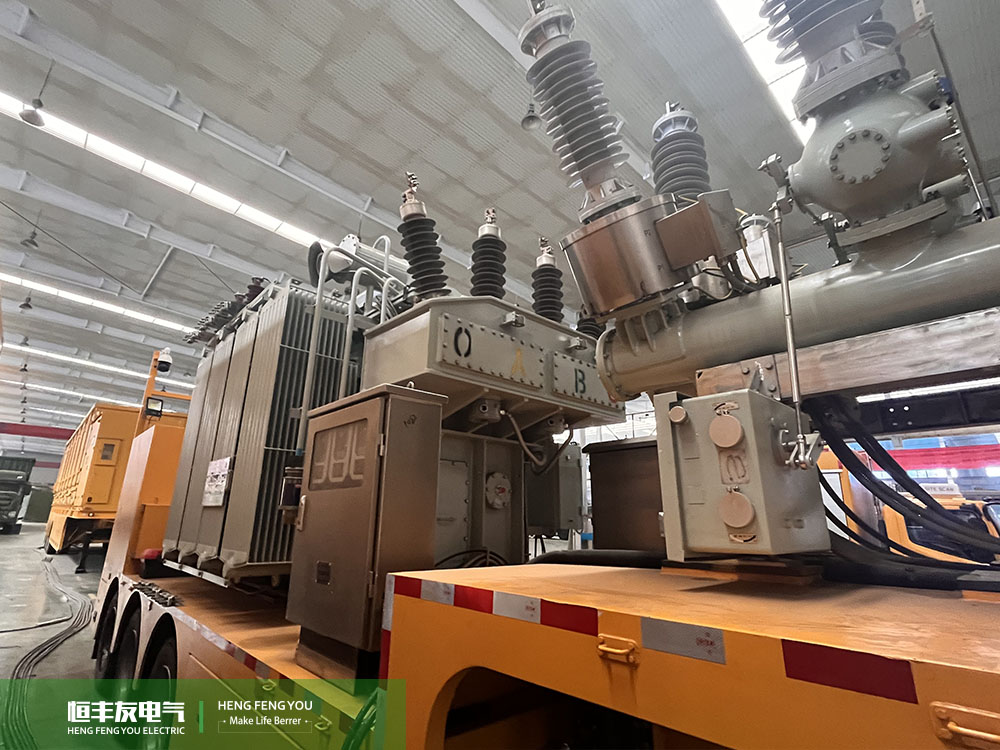

作为移动变电站的核心设备，31.5MVA主变压器承担132kV高压电能向11.5kV中压系统转换的主要任务。根据项目配置，主变压器采用油浸式结构，并配置OFAF冷却方式，以满足31.5MVA容量下的运行散热需求。
主变压器同时配置有载调压（OLTC）装置，可根据系统运行工况对输出电压进行调节，从而适应石油工业现场负荷变化及中压配电系统的电压控制要求。结合项目整体方案，主变压器与132kV高压设备、11.5kV中压开关设备及保护控制系统进行一体化配置，使移动变电站能够完成从高压接入到中压配电的连续供电功能。
31.5MVA主变压器核心参数:


对于不同国家和工业项目的电压等级、容量及运行环境要求，主变压器的技术参数需要根据具体工况进行配置。如需了解31.5MVA及其他容量等级变压器的技术方案或获取项目报价，可联系恒丰友电气 hfy@hengfengyou.com，我们的工程团队可根据项目需求提供相应的产品选型与技术支持。

Ⅳ. 11.5kV中压配电及开关设备方案
完成电压转换后，11.5kV中压系统承担电能分配任务，是连接主变压器与下游工业负荷的重要环节。
方案配置11.5kV金属铠装开关设备，并根据供电需求设置进线及出线回路。进线侧负责接受主变压器输出电能，出线侧则根据不同负荷需求向生产设备及其他用电区域进行分配。
中压开关设备具备较好的机械和电气隔离能力，可结合继电保护系统实现故障检测和回路切除。对于石油工业等连续生产场景，通过合理划分中压出线回路，可以使不同负荷具备相对独立的供电和保护条件，便于后期运行维护。
同时，系统配置计量单元，对中压侧运行参数进行监测，为电能管理和运行分析提供基础数据。

Ⅴ. 伊拉克石油工业移动变电站保护、控制与辅助系统
完整的移动变电站不仅包括一次电气设备，还需要完善的二次控制和辅助系统保障整体运行。
1. 继电保护与监控
保护系统负责对变压器、高压及中压回路进行运行监测，并在发生短路、过流等异常情况时及时采取保护措施。
监控及控制系统则用于采集主要运行参数，并实现相关设备的运行状态管理。通过保护、测量和控制系统的协同，可以提高变电站运行管理的便利性。
2. 有载调压及电压控制
主变压器配置有载调压系统，可根据系统运行状态对变压器输出电压进行调节。对于负荷变化较为明显的工业用电场景，合理的电压控制有助于维持中压系统运行在适宜范围内。
3. 直流电源及低压辅助系统
移动变电站配置110V蓄电池及充电系统，为保护、控制等重要二次设备提供可靠的直流电源。
同时设置辅助变压器和低压交流配电系统，为站内照明、控制及其他辅助用电设备提供电源支持，从而形成相对完整的站内辅助供电体系。

Ⅵ. 伊拉克石油工业31.5MVA 132/11.5kV移动变电站的集成化设计
与传统固定式变电站相比，移动变电站的重要特点在于设备集成与运输部署能力。
31.5MVA主变压器、高压设备及相关系统采用适合运输的移动化结构进行配置；中压开关设备、低压系统及控制设备则可结合电气房进行集中布置。通过模块化设计，可以减少现场重复安装工作，并提高设备之间的整体协调性。
移动化结构还需要充分考虑设备重量、运输尺寸、道路条件及现场吊装等因素。因此，在设计阶段不仅需要关注电气参数，也需要兼顾机械结构和运输要求。
对于需要阶段性供电或供电区域可能发生变化的工业项目，这种设计能够使变电设备具有更强的部署灵活性。

Ⅶ. 31.5MVA 132/11.5kV移动变电站在伊拉克石油工业中的应用价值
31.5MVA-132/11.5kV移动变电站适用于对供电可靠性和部署灵活性具有较高要求的工业场景。
在石油和天然气项目中，可用于生产设施、油气处理区域及相关工业负荷的电力供应；在矿山和大型工业项目中，可根据生产区域变化承担临时供电、扩容供电或阶段性电力保障任务。
对于需要新增负荷而现有变电容量不足的场景，移动变电站可以作为独立的供电单元参与系统扩容；对于固定变电设施建设条件有限的区域，其移动式结构也能够提供更加灵活的设备部署方式。
因此，移动变电站的价值不仅体现在电压转换能力上，更体现在其将变压器、开关设备、保护控制及辅助系统进行整体集成后形成的综合供电能力。

Ⅷ. 恒丰友电气31.5MVA 132/11.5kV移动变电站解决方案
恒丰友电气面向海外电力及工业项目提供变压器、开关柜及成套输配电设备，并可根据项目电压等级、容量、负荷特点及现场条件进行方案配置。
针对31.5MVA-132/11.5kV移动变电站项目，方案围绕高压接入、主变压器电压转换、中压配电、继电保护、控制监测及辅助供电等环节进行整体配置，并结合移动化设备结构考虑运输和现场部署需求。
通过将主要电气设备与控制系统进行系统化整合，恒丰友电气可为石油、天然气、矿山、工业制造及其他大型能源项目提供灵活的移动变电站解决方案。
对于需要调整供电配置、扩展变电容量或在特殊场地建立临时供电系统的海外客户，31.5MVA 132/11.5kV移动变电站可提供从高压接入到中压配电的完整电力转换与分配方案。恒丰友电气可根据项目所在国家、电压等级、容量及现场条件提供定制化移动变电站解决方案。如需获取技术参数、配置建议或项目报价，欢迎联系 hfy@hengfengyou.com，与我们的技术团队进一步沟通项目需求。
