配电箱

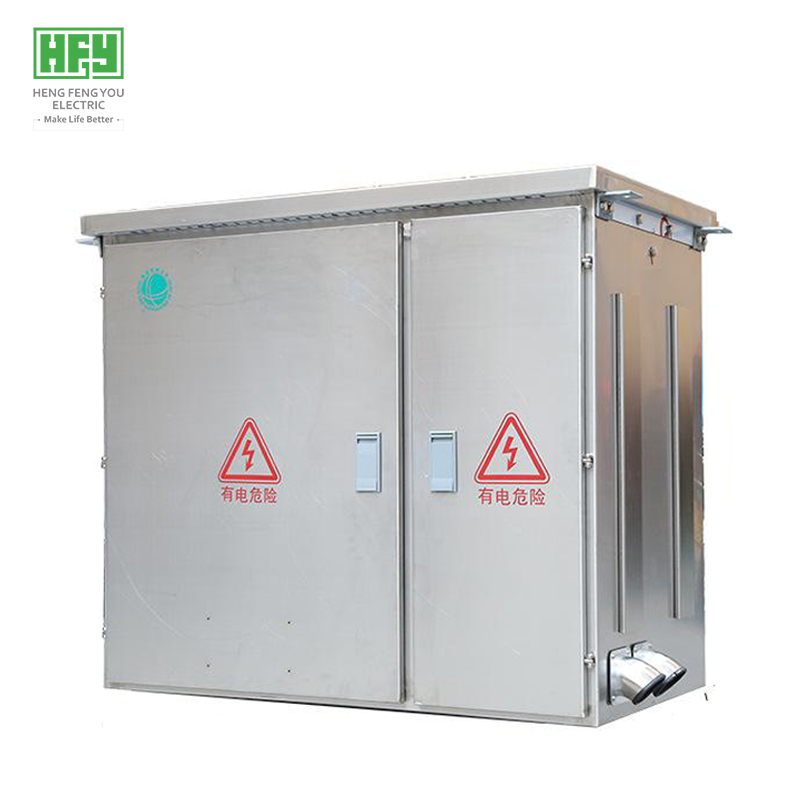

JP型智能综合配电柜

  • 品牌:恒丰友
  • 系列: JP
  • 用途: 国家电网杆式变压器配电柜
  • 原产国: 中国
  • 付款方式: L/C, T/T, Western Union, Paypal, Money Gram
  • 认证: ISO9001、CB、CE、KEMA、CCC

低成本、智能化、高可靠性品质的杆式变压器配电柜解决方案

产品概述

•  在三相交流660V(50/60HZ)以下杆式变压器配电柜
•  配用变压器容量: 10、20、30、50、63、80、100、125、160、200、250、315、400、500、630(kVA )
•  全球50多个国家和地区运行验证的高可靠性
•  主要应用于户外杆式变压器配电用
• 电气性能完全符合GB7251和IEC60439的相关规定JP型智能综合配电柜

产品优势
领先技术
•  标准防腐及盐雾环境方案,防雨、防漏电、防雷击、防电磁干扰满足现场严苛环境要求(IP65)
•  响应及时迅速,补偿效果好,工作可靠,也可根据用户需求加入漏电保护器
• 具备过压、过载、欠压、欠流、短路、缺相、零序超限等保护功能
• 自动运行功能:停电 推出 、送电后延时10s自动恢复
•  可提高电网功率因数达到0.95以上

柜体
•  整体采用镀锌角钢骨架外敷不锈钢板
•  激光数控设备切割、打孔、折弯,保证加工精度
•  尺寸大小和材质可任意定制

加工组装
•  无尘化车间,保证绝缘性
•  装配工人至少经过6个月以上的培训上岗
•  二次接线为全自动端子压接机,保证接线可靠
•  出厂前的各种实验测试,保证设备正常运行

> 功能单元

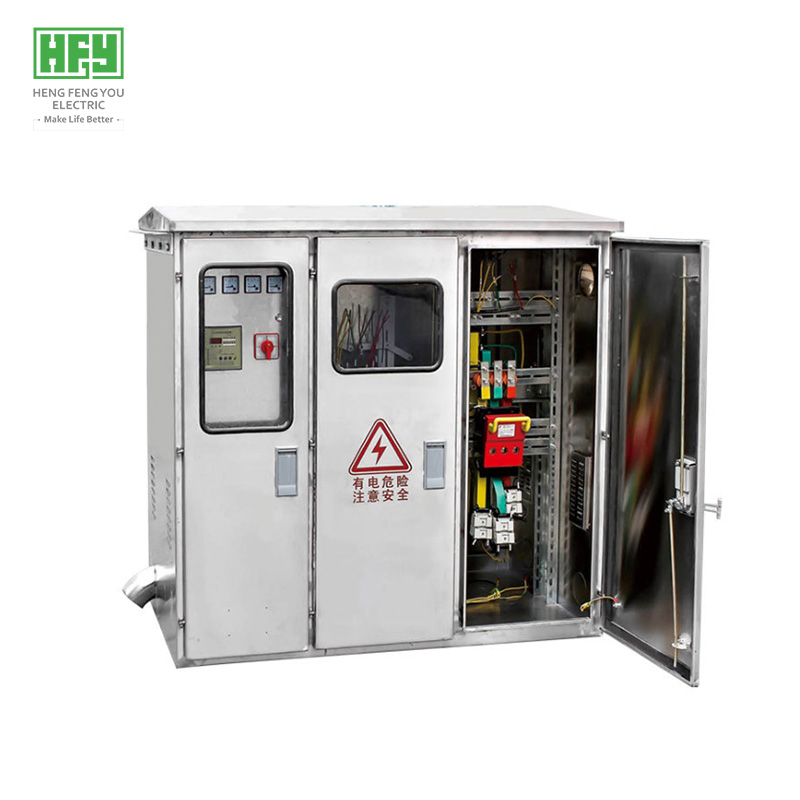

•按照不同变压器容量(100kVA及以上)安装配电监测及无功补偿一体式控制器、测量电流互感器、计量电流互感器、HR系列隔离刀闸,高分断自动重合闸漏电综合保护出线开关、复合型固态继电器、进出线端子等电器元件。
•箱体内部分隔成计量室、隔离刀闸室、馈电开关室、无功补偿室。电能表和计量互感器在同一室,与其他室用封板分隔,箱门能加铅封和锁封,无功补偿室与其它室采用不小于2mm镀锌钢板分隔。
•配电柜进线方式采用箱体侧面进线,设置专用不锈钢防水弯头,弯头与箱体间配置防水胶垫,并方便电缆接线。出线采用箱体侧面出线和下面出线两种形式,进出线口均采用不小于2mm环氧树脂板封堵。
•无论是否安装无功补偿装置,箱体内部结构、支架、挡板等均相同,不安装在线监测及无功控制装置的配电箱内部面板只预留位置,不开孔。

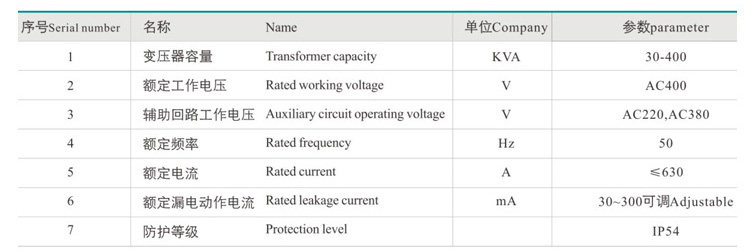

产品参数



使用条件

•  海拔高度不得超过2000m
•  周围空气温度:最低-40℃、最高+45℃,24小时内其平均温度不超过+35℃,箱体内最高温度不高于65
•  周围空气湿度不超过95%(+25度)
•  电器元件不会受到腐蚀、无导电性尘埃的场所

订货须知

需客户应提供以下信息:
1. 主回路方案图、次回路系统图及辅助电路控制方式
2. 设备主要电气元件品牌型号
3.  其它特殊要求可与恒丰友电气协商解决

我们的优势

•  权威产品认证:ISO CE、CB、CCC等
•  完善的SQA质量管理体系,保证高品质产品
•  快速报价、可提供电气设计服务
•  交货周期短,全球范围最快15天发货
•  完善的售后服务体系,让客户购货无忧
•  欢迎客户验厂参观指导,提供OEM/ODM
