KBSG 矿用隔爆型干式变压器

品牌：恒丰友
系列: KBSG
用途: 采矿业
原产国: 中国
付款方式: L/C, T/T, Western Union, Paypal, Money Gram
认证: ISO9001、CB、CE、MA

立即询盘

一、产品概述：

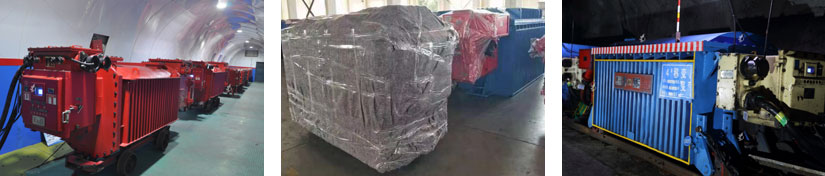

KBSG矿用隔爆型移动变电站主要用于有甲烷混合气体和煤尘并有爆炸危险的矿井中，作为煤矿井下综合机械化采掘设备的配电装置。
KBSG干式矿用防爆变变压器，KBSG干式矿用防爆<a href='https://www.hengfengyou.cn/products/p5/' target='_blank'><u>隔离变压器</u></a>

KBSG干式矿用防爆变变压器，KBSG干式矿用防爆<a href='https://www.hengfengyou.cn/products/p5/' target='_blank'><u>隔离变压器</u></a>

二．结构特点：

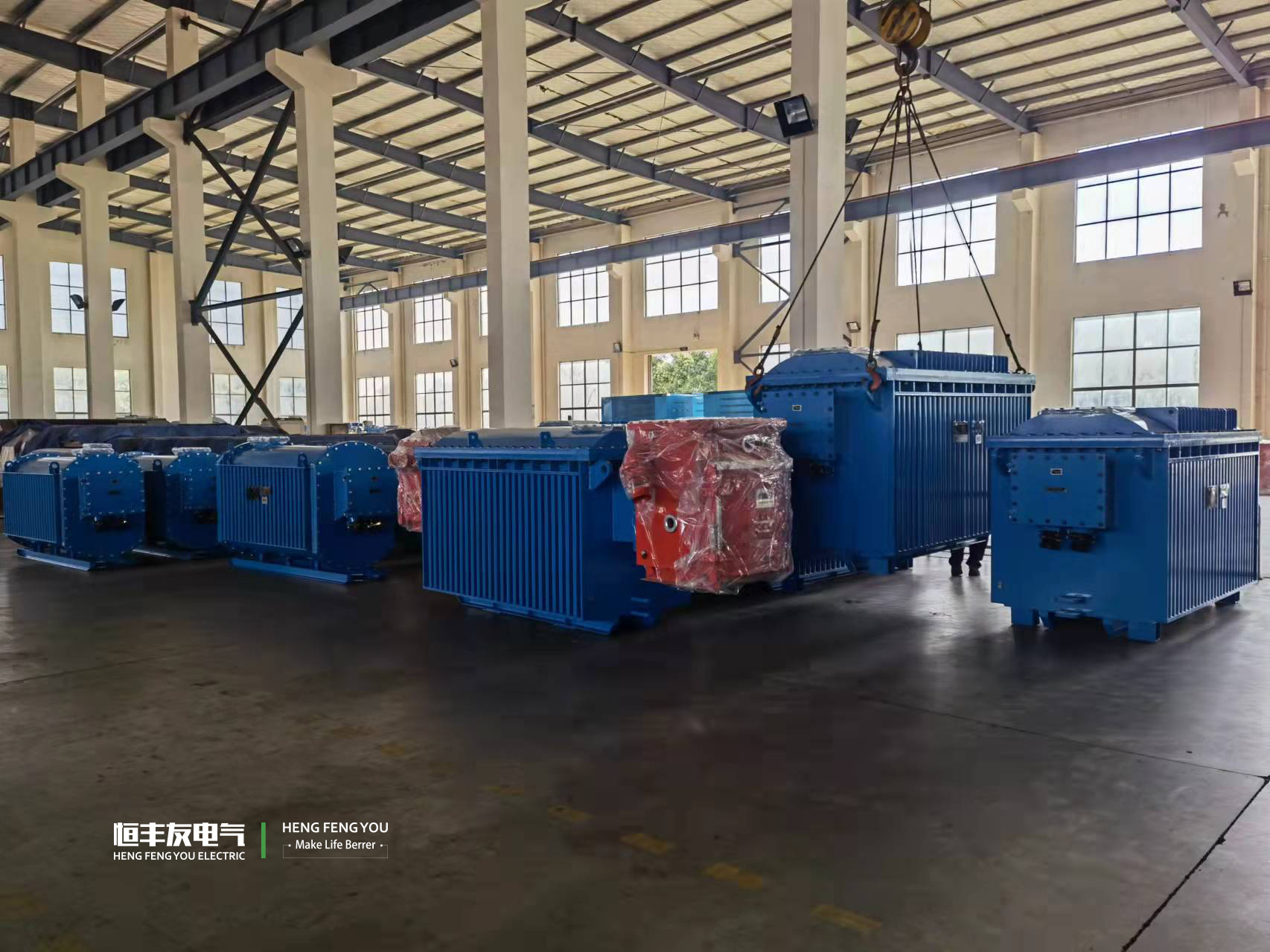

>KBSG隔爆型移动变电站干式变压器由箱壳、箱盖、铁心装配、绝缘装配、高压引线、低压引线及铁路轨道用小车等组成。

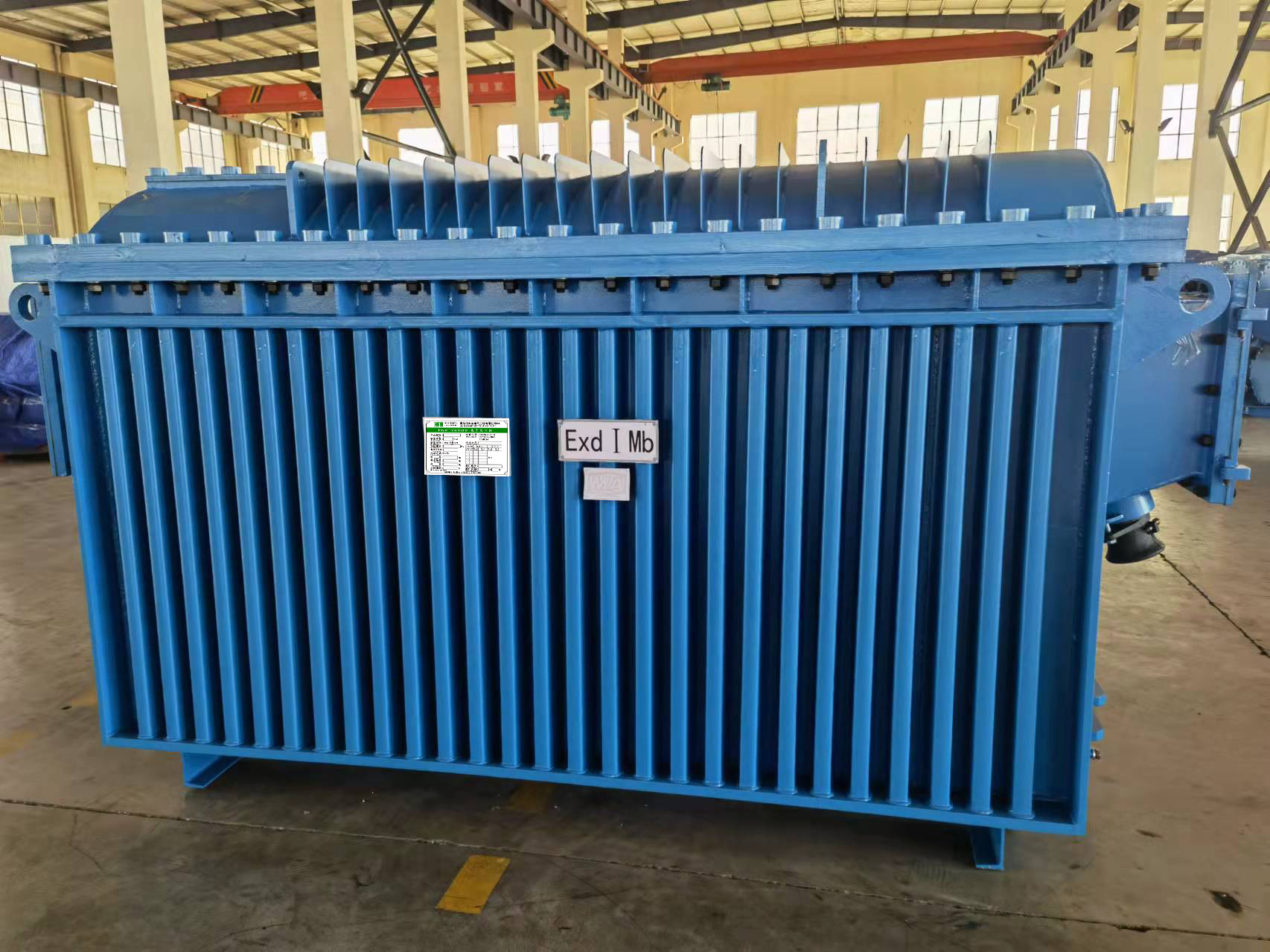

>KBSG变压器外壳为顶开盖的隔爆型结构、在箱盖上设有四个小吊拌，用于箱盖拆卸时的起吊，箱壳两侧为波纹钢板，箱底采用厚钢板，变压器高、低压侧均设有接线法兰、连接高低压开关。箱壳上设有四个大吊耳，供变压器整体起吊之用；箱壳两端焊有接地螺栓及接地标志，供连接外接地线之用。

>KBSG变压器内部有高低压连锁线及温度控制线分别与高、低压开关连接；温度控制采用PT100铂电阻或温度继电器，当变压器内温度过高时，发出超温信号。

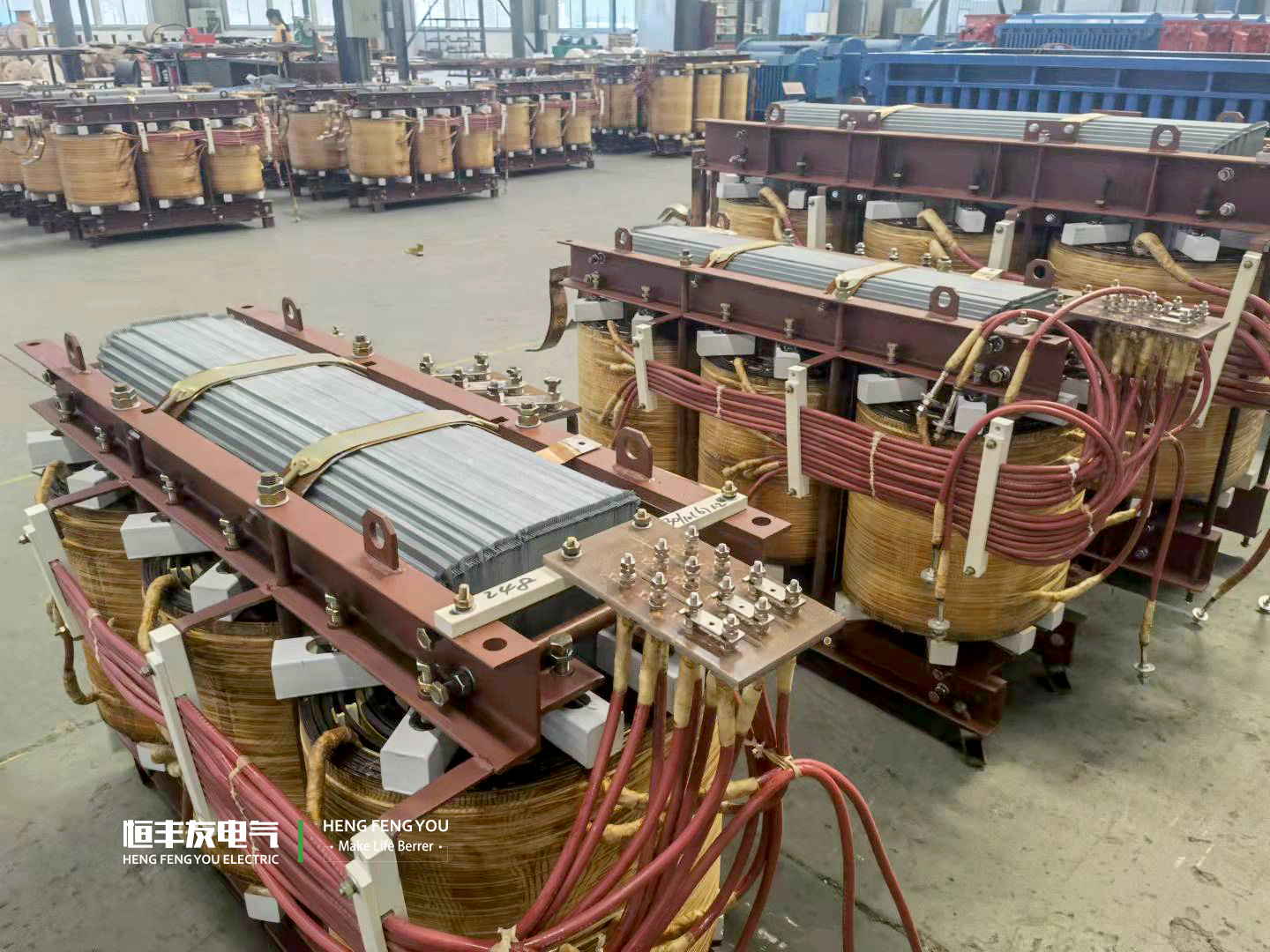

>KBSG变压器铁心装配由铁心、夹件、绝缘件等组成。铁心采用优质30Q130或30Q120冷轧取向硅钢片、多级步进式全斜三接缝叠片结构，以降低空载损耗和空载电流；铁心片切口涂防锈液，铁心柱及下铁轭表面涂耐高温防锈防潮漆。夹件采用槽钢，上下拉紧采用拉螺杆结构，并采取措施防止铁心和夹件产生相对位移，以免影响产品质量。铁心绝缘件采用中国生产优质C级绝缘材料。

>KBSG变压器绝缘装配包括主纵绝缘、高低压线圈、线圈压紧等结构。主纵绝缘采用优质C级绝缘材料；高低压线圈采用紧绕工艺，提高了线圈的机械强度；高低压线圈采用C级绝缘的Nomex纸包无氧铜导线，Nomex纸与空气的介电常数非常接近，线圈周围的电场均匀，局放小。线圈压紧采用压钉和瓷压块结构，并采取措施防止松动。

>高压引线采用电缆引出，低压引线采用电缆或铜母线引出，爬电距离及空气间隙大于中国GB3836.3-2000中有关规定，在正常运行条件下不会产生火花、电弧和危险温度，使用安全可靠。

>小车用螺栓固定于箱体底部，轮子可拆卸，小车轨距900/600mm。

三、使用条件：

a.海拔不超过2000m

b.环境温度不高于+40℃；

c.空气相对湿度不超过95%(+25℃时)；

d.无强烈颠簸震动和垂直面的倾斜度不超过15度的环境；

e.没有腐蚀金属和破坏绝缘的气体和蒸气；

f.无滴水的地方。

四、产品制造、按装、验收标准：

恒丰友电气在KBSG产品的设计、制造和试验过程中采用中国国家GB标准、IEC标准、电力部行业标准及相关标准：

GB/T 16927.1-1997《高电压试验技术部分一般试验要求》

GB/T 16927.2-1997《高电压试验技术第二部分测量系统》

GB/T 5582-1993 《高压电力设备外绝缘污秽等级》

GB 10237-1988 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》

GB 3836.1-2000 《爆炸性环境用防爆电气设备通用要求》

GB 3836.2-2000 《爆炸性环境用防爆电气设备隔爆型电气设备“d”》

GB 3836.3-2000《爆炸性环境用防爆电气设备增安型“e”》

GB 6450-1986 《干式电力变压器》

GB 8286-2005 《矿用隔爆型移动变电站》

五、技术参数：

KBSGZY Dry Type Mining Explosion Isolation Moveable Transformer Substation
Type	Rated capacity (KVA)	Voltage combination(KV)			Connection group grade	Loss(W)		No-load current (%)	Short-circuit resistance (%)	Weight (kg)	Dimensions LWH (mm)	Gauge (mm)
Type	Rated capacity (KVA)	High voltage (KV)	Tapping range (%)	Low voltage (KV)	Connection group grade	No-load loss	Load loss	No-load current (%)	Short-circuit resistance (%)	Weight (kg)	Dimensions LWH (mm)	Gauge (mm)
KBSGZY-50/6	50	6	±5	0.693/0.4	YyO(d11)	350	550	2.5	4	1950	2990700900	600
KBSGZY-100/6	100					520	920	2.5	4	2050	30407201000	600
KBSGZY-160/6	160					700	1300	2	4	2310	31007601050	600 900
KBSGZY-200/6	200					820	1550	2	4	2550	31507601050
KBSGZY-250/6	250					950	1800	2	4	3050	32907801100
KBSGZY-315/6	315			1.2/0.693		1100	2150	1.8	4	3500	35608751340
KBSGZY-400/6	400					1300	2600	1.8	4	3750	35659001400
KBSGZY-500/6	500					1500	3100	1.5	4	4040	35809501545
KBSGZY-630/6	630					1800	3680	1.5	4	4345	35809501545
KBSGZY-800/6	800			1.2/0.693 3.45	YyO(d11) Yyno	2050	4500	1.0	4	5675	37609901560
KBSGZY-1000/6	1000			1.2/0.693 3.45	YyO(d11) Yyno	2350	5400	1.0	4	6600	400010601615
KBSGZY-1250/6	1250			1.2 3.45	Yyo Yyno	2750	6500	1.0	4	7610	404011751590
KBSGZY-1600/6	1600			1.2 3.45	Yyo Yyno	3350	8000	0.8	4	9400	425011901865
KBSGZY-2000/6	2000			3.45	Yyno Dyn11	3800	9500	0.6	4.5	9900	425011901865
KBSGZY-2500/6	2500					4500	10600	0.6	5	13750	455012001900
KBSGZY-3150/6	3150					5300	12500	0.6	5.5	16750	480012501800
KBSGZY-4000/6	4000					6100	14000	0.6	6	19750	490013001850
KBSGZY-50/10	50	10		0.693/0.4	YyO(d11)	390	680	2.5	4	2050	30907201000	600
KBSGZY-100/10	100					560	1050	2.5	4	2400	32408001050	600
KBSGZY-160/10	160					800	1500	2.0	4	2800	33908501300	600 900
KBSGZY-200/10	200					950	1800	2.0	4	2950	33908501300
KBSGZY-250/10	250					1100	2100	2.0	4	3230	34908951400
KBSGZY-315/10	315			1.2/0.693		1300	2500	1.8	4	3600	36208951450
KBSGZY-400/10	400					1500	3000	1.8	4	3860	37109101500
KBSGZY-500/10	500					1750	3500	1.5	4	4135	38809501535
KBSGZY-630/10	630					2000	4100	1.5	4	5480	39909901585
KBSGZY-800/10	800			1.2/0.693 3.45	YyO(d11) Yyno	2300	5100	1.2	4	6270	416010601615
KBSGZY-1000/10	1000			1.2/0.693 3.45	YyO(d11) Yyno	2600	6100	1.2	4.5	6800	425010501680
KBSGZY-1250/10	1250			1.2 3.45	Yyo Yyno	3100	7400	1.0	4.5	7750	433011751790
KBSGZY-1600/10	1600			1.2 3.45	Yyo Yyno	3800	8500	1.0	5	9450	438011001850
KBSGZY-2000/10	2000			3.45	YyO(d11)	4500	9700	0.7	5	11850	459012001900
KBSGZY-2500/10	2500					5200	10800	0.7	5.5	14850	525513601735
KBSGZY-3150/10	3150					6100	12800	0.7	5.5	18850	521013001880
KBSGZY-4000/10	4000					7000	15000	0.7	6	21850	570013501900
KBSGZY-5000/10	5000					8000	18500	0.7	6.5	24800	570014801900
KBSGZY-6300/10	6300					9500	21000	0.7	7	26800	580015601900
KBSGZY-8000/10	8000					11500	25000	0.7	7.5	28700	600016501960
