光伏箱式变电站

产品概述

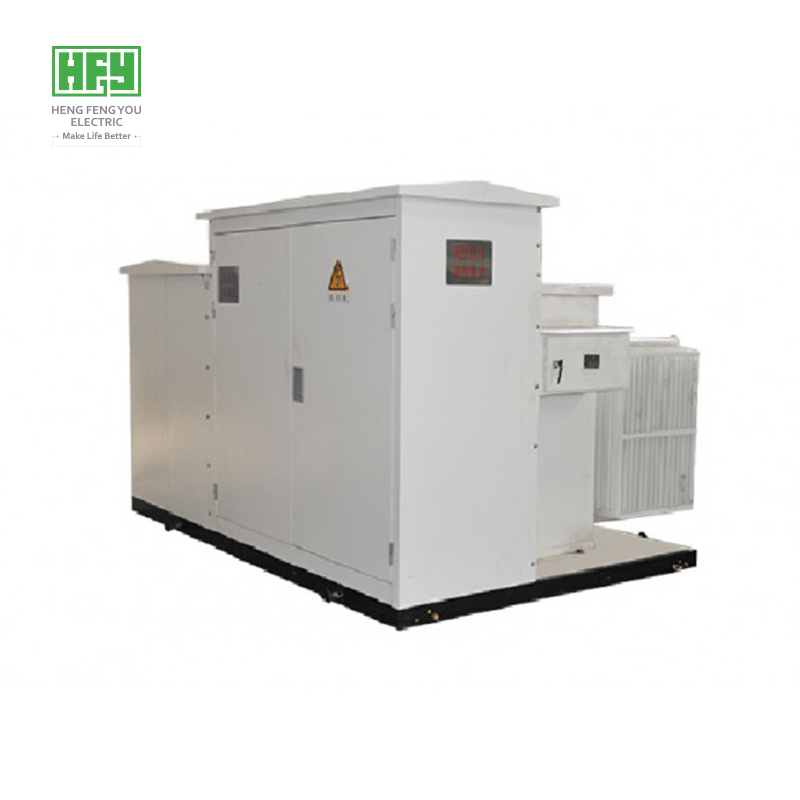

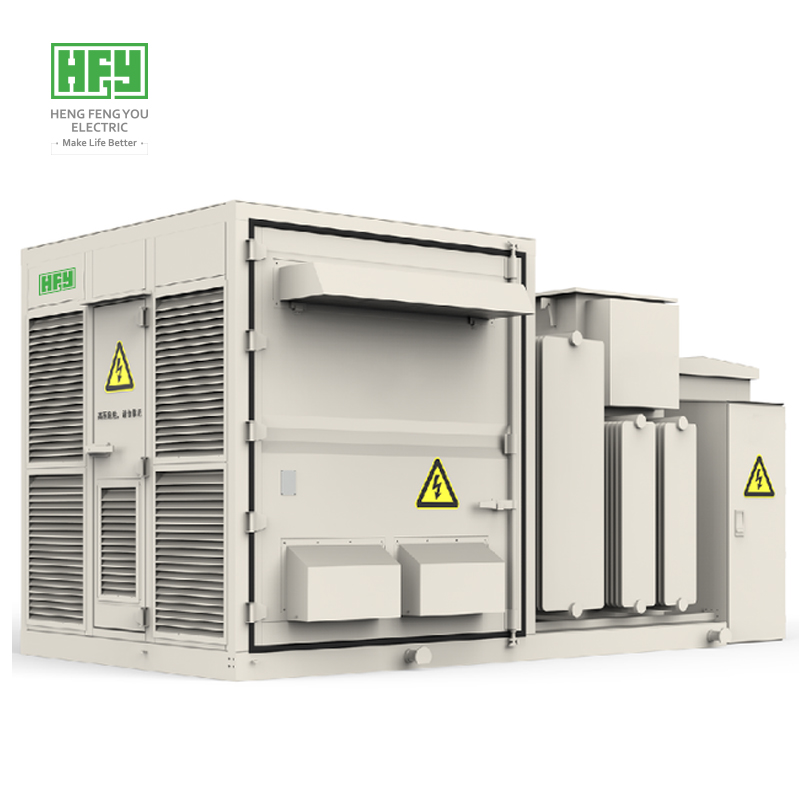

恒丰友YB系列光伏箱式变电站是专为太阳能光伏发电系统设计的预装式升压配电设备，主要用于将光伏逆变器输出的低压交流电升压至电网要求的中压等级，实现电能汇集与并网输送。

设备采用集成化设计，可根据项目需求配置升压变压器、高压开关设备、低压配电设备及保护控制系统，具有结构紧凑、安装方便、配置灵活等特点。

恒丰友可提供油浸式或干式升压变压器方案，并根据项目容量、电压等级、运行环境及并网要求进行定制。

技术参数

注：以上为系列产品参考参数，具体技术配置以项目技术协议及最终设计方案为准。

产品特点

执行核心标准：GB/T 17467-2020、NB/T 10686-2021、NB/T 10128-2019，同步满足 IEC 62271-202、IEC 60076 系列标准

1. 集成化结构设计：集成升压变压器、高低压开关设备及保护装置，工厂内完成成套接线与调试，现场仅需基础就位、电缆对接，可减少 70% 以上现场安装与二次接线工作量，缩短电站施工周期；单台覆盖容量区间 400kVA～6300kVA，适配 10kV/35kV 主流并网电压等级，简化光伏电站配电系统结构，符合 NB/T 10128-2019 光伏发电工程电气设计规范要求。
2. 灵活的配置方案：支持油浸式、干式两种变压器方案，可根据项目容量、并网电压、海拔、现场条件自由组合；油浸式能效满足 GB 20052 能效限定值，干式满足 GB/T 1094.1；电压组合支持 690V/800V 低压侧升压至 10.5kV、35kV；最高可适配海拔≤4000m 高原项目，兼容集中式、农光互补、渔光互补、分布式光伏多种场景全国团体标...。
3. 户外环境适应性：箱体防护等级常规≥IP54（GB 4208），沿海盐雾、化工腐蚀区域可升级 IP55/IP65；壳体采用热镀锌 + 环氧富锌底漆 + 聚氨酯面漆防腐工艺，标准盐雾试验≥1000h，加强防腐版本可达 2000h；环境适用温度范围 - 40℃～+55℃，可针对高温、高湿、沙尘、强紫外线、高盐雾地区做专项定制，满足荒漠、滩涂、海岛等恶劣户外工况长期运行要求。
4. 安全保护功能：可配置高压负荷开关、避雷器、限流保护熔断器、低压断路器及智能测控装置，配套过流、速断、零序接地、过压、欠压、防孤岛、超温保护；高压组合电器额定短时耐受电流最高可达 31.5kA，保护逻辑、并网防孤岛功能符合 GB/T 19964、GB/T 32900 光伏继电保护及并网技术要求；支持遥信、遥测、遥控，实时上传电压、电流、功率、绕组温度、故障告警信号，为设备全周期安全运行提供完整保护体系。
5. 规范化生产与检验：从箱体加工、变压器制造、元器件装配到出厂试验全流程受控，按 GB/T 17467、NB/T 10686-2021 实施型式试验与出厂逐台检测；出厂必做项目包含工频耐压、雷电冲击、回路电阻、温升、密封、联锁试验；整机设计寿命≥20 年，配套 ISO9001 质量管控体系，每台设备出具完整出厂试验报告，保障批量一致性与长期可靠性。
6. 高效节能与低噪控制：变压器采用低损耗铁芯设计，空载损耗、负载损耗优于国标能效指标；箱体采用降噪结构，正常运行噪声≤55dB (A)；自带智能温控散热系统，风机根据绕组 / 油温自动启停，降低空载能耗，适配光伏长时间间歇出力的运行特性。

产品应用

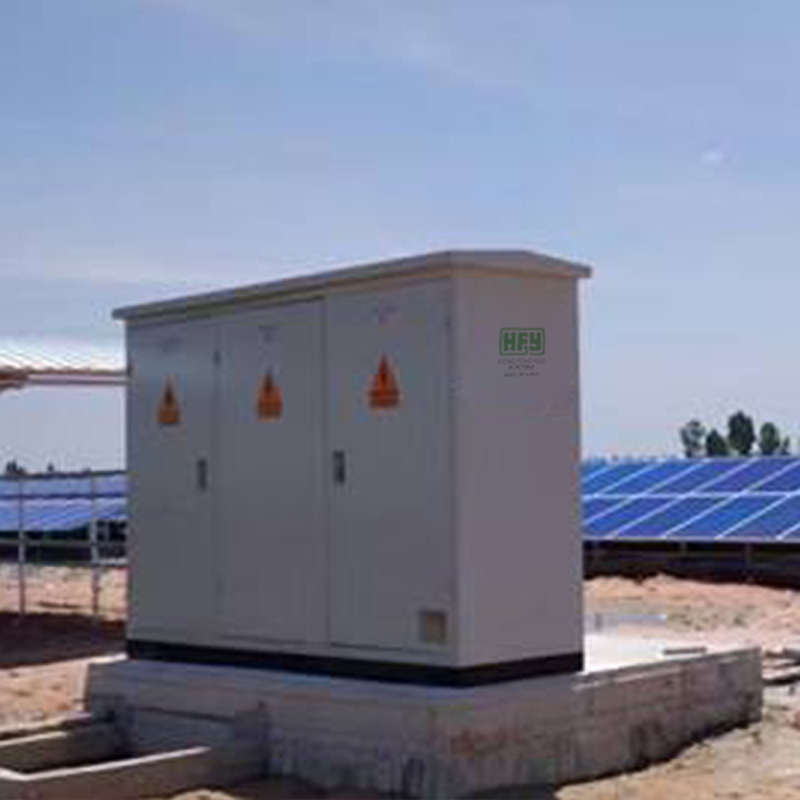

YB系列光伏箱式变电站主要应用于：

• 大中小型太阳能光伏发电项目

• 地面集中式光伏电站

• 工商业分布式光伏系统

• 光伏电站升压及并网配电系统

定制与服务

恒丰友电气可根据客户项目需求提供光伏箱式变电站定制方案，包括：

• 变压器容量及电压等级选择

• 油浸式或干式变压器配置

• 高低压开关设备及保护系统配置

• 箱体结构、防护及防腐方案设计

• 电气图纸、技术资料及产品检验文件

客户提供项目容量、逆变器输出电压、并网电压及安装环境等基本信息后，我们可协助进行设备选型与技术方案设计。

欢迎联系恒丰友电气，获取光伏箱式变电站技术参数、产品方案及报价。
