产品概述

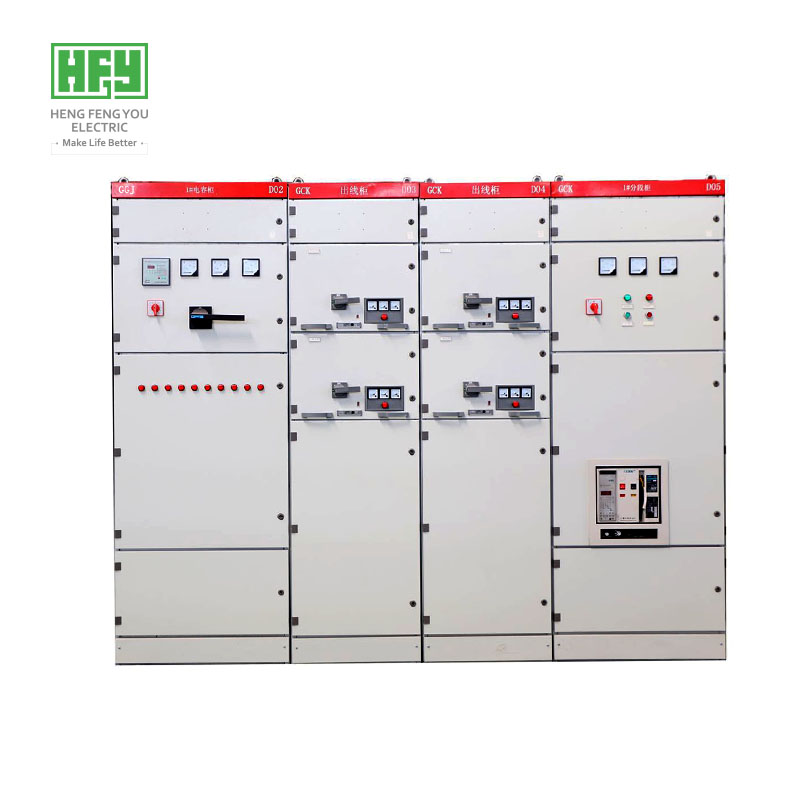

恒丰友电气GGJ低压无功智能补偿装置，采用计算机CAD辅助设计，引入微电脑控制，对无功量实行智能化跟踪补偿, 其结构合理技术先进， 广泛应用1000V以下低压电网， 提高功率因数，减少无功损耗，改善供电质量，是最新的节电产品。专用于容量100-630KVA三相变压器的无功功率补偿。
结构特点
采用智能控制器控制，功能齐全，性能可靠，补偿方式自动，可将功率因数提高致0.9以上。
实时显示电网功率因数，显示范围：滞后(0.00-0.99)，超前(0.00-0.99)。
具有过电压、过谐波、过补偿、系统故障、缺相、过载等多种综合保护功能。
记忆已设定的参数，系统停电后不会丢失参数，电网恢复正常后，自动进入运行状态无须人员值守。
可根据电网负荷平衡状态,采取分相补偿或混合补偿。
抗干扰能力强，能抵御从电网直接输入的幅值2000V干扰脉冲,高于中国国家行业标准。
使用环境条件主要技术参数:
海拔高度：≤2000m。额定电压：0.38~0.66KV。
环境温度：-20℃~+45℃。额定频率：50Hz。
额定容量：1~600kvar。相对湿度：20℃时≤90%。
安装环境：无有害气体和蒸汽，适用电压范围：(0.85~1.1)倍额定电压。
无导电性或爆炸性尘粒及严重霉菌。最大允许电流：1.3倍额定电流。
控制回路：1~16回路。
投切时间：1~150s/次（可调）。
工作方式:自动,连续运行。
可配电网监测功能
实时测量和整点记录变压器低压侧的三相电压、电流、频率、有功功率、无功功率、功率因数、有功电度、无功电度;电压电流总畸变率和2-25词谐波总量。
具有RS-232和RS-485接口,可进行掌上电脑数据抄录,也可通过远程通讯功能实现无线抄表,装置测试,参数设置和时实测量数据及记录数据的读取。
数据分析功能:可对运行负荷数据进行分析处理、统计查询;综合分析供电质量,计算电压合格率,供电负荷率,可靠率及最大负荷率;分时段查询功率因数、有功功率和无功功率;绘制各相电压、电流、功率因数等曲线图;打印综合分析及统计报表。
订货须知
1、确定变压器额定容量,二次侧额定电压,二次侧电流互感器变比。
2、确定无功负荷状况和受电自然功率因素,被补偿系统和设备
的工作总电流及波动范围;负荷特性为冲击性负荷、波动负荷、还是常规稳态负荷。
3、GGJ装置型号、类型、总量。
4、GGJ装置为户外箱式,所用材料:普钢/不锈钢以及箱体的颜色。
5、GGJ装置为户内柜式,装置的颜色;若需与其他配电柜并柜,需说明其他配电柜的型号、拼柜方式。
6、户外柱上安装,可单杆安装或双杆安装。
