低压开关柜

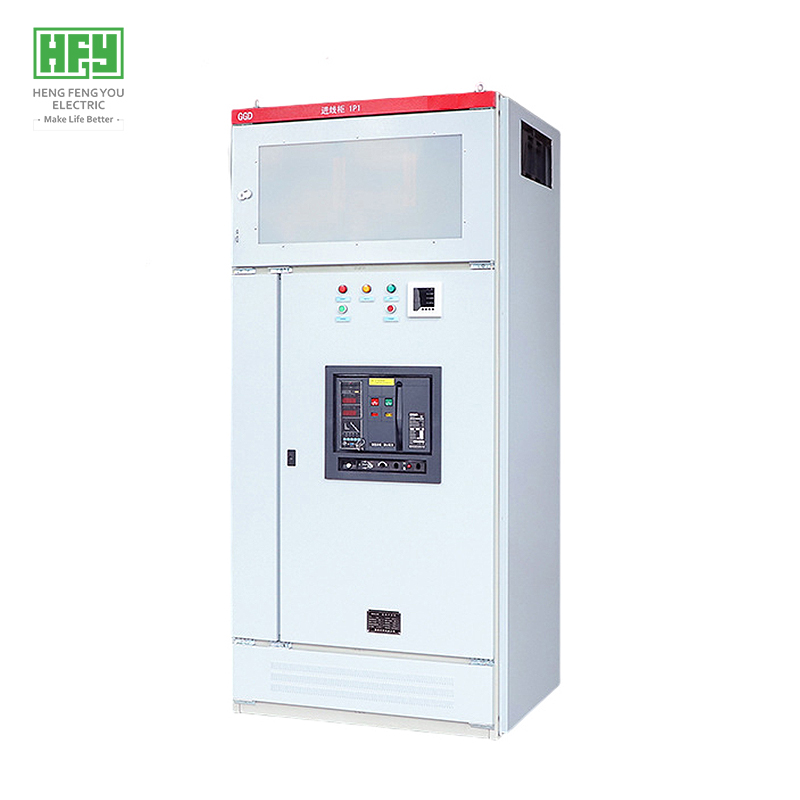

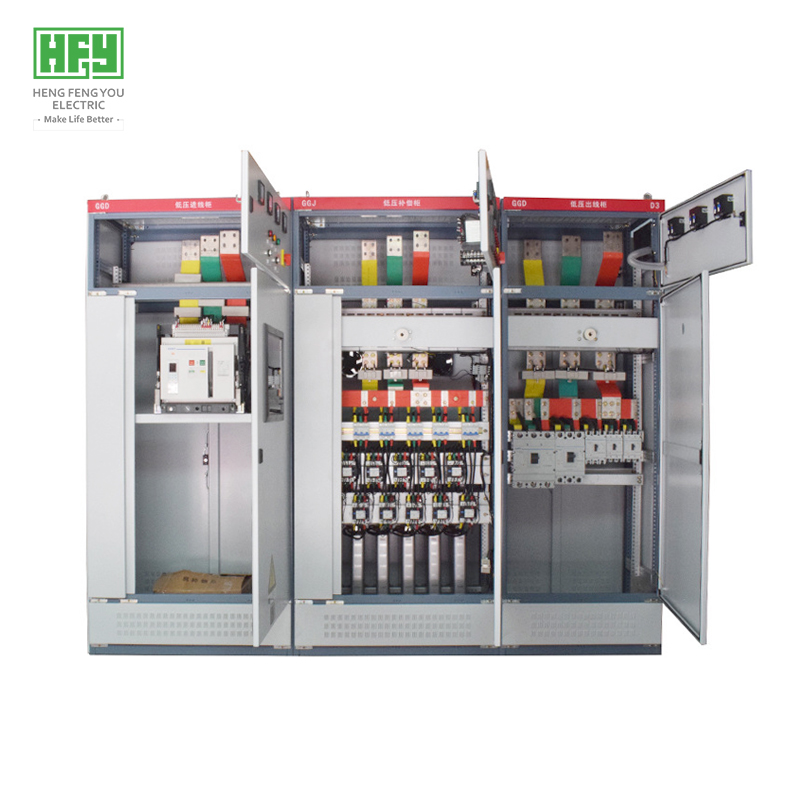

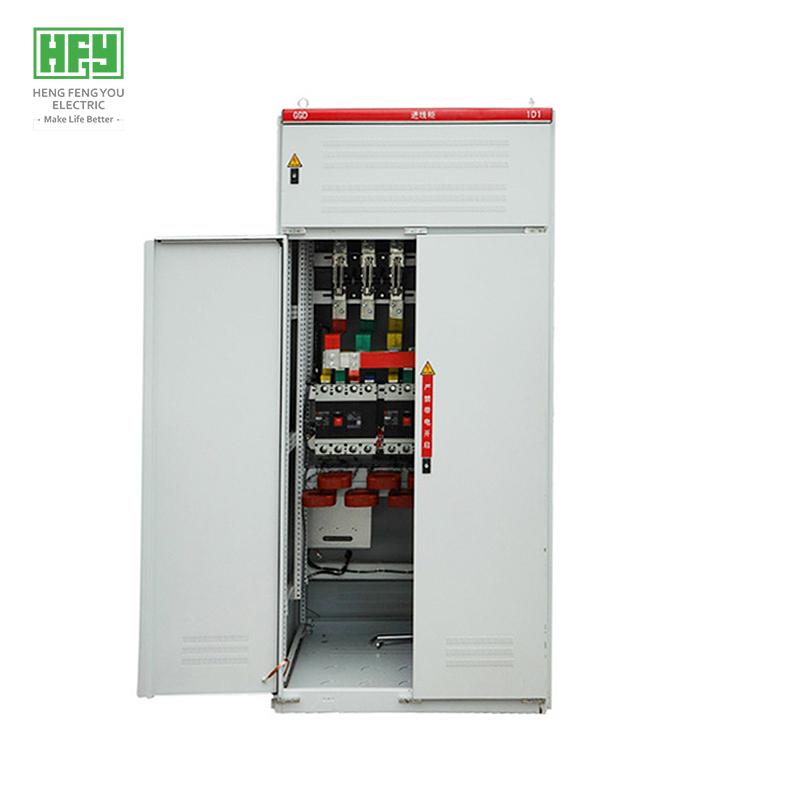

GGD系列固定式开关柜

品牌：恒丰友
系列: GGD系列
用途: 经济型、高可靠性低压成套配电系统
原产国: 中国
付款方式: L/C, T/T, Western Union, Paypal, Money Gram
认证: ISO9001、CB、CE、KEMA

立即询盘

产品概述

- 低压配电系统中作为受电馈电、母联、照明、电动机控制及功率补偿之用
- 包含动力中心（PC）和电动机控制中心（MCC）之功能
- 额定交流频率50Hz/60HZ，最大工作电压到660V，最大工作电流至3150A
- 全球50多个国家和地区运行验证的高可靠性
- 主要应用于工业园区、城市住宅小区、商业中心、高层建筑等配电场所
- 满足众多国际标准：IEC60439、BS5486、VDE0660、GB7251、NEMAIC2-322、JB/T9661等

产品优势

> 领先技术
- 分断能力高，动热稳定性能好
- 标准防腐及盐雾环境方案，满足现场严苛环境要求

> 柜体
- 整体采用2-3mm优质冷轧热浸镀锌板，局部焊接而成
- 激光数控设备切割、打孔、折弯，保证加工精度
- 在柜体上下两端均有不同数量的散热槽孔，形成一个自然通风道，达到散热的目的
- 外部采用静电环氧粉末喷涂，50年不脱漆
- 成型尺寸、开孔尺寸、设备间隔实行模数化(模数E=20mm)

> 功能单元
- 装有电器元件的仪表门用多股软铜线与构架相连
- 柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路

> 母线系统
- 采用三相四线制或三相五线制
- 优质三相镀锡母线铜排，机械强度高，散热好

> 加工组装
- 无尘化车间，保证绝缘性
- 装配工人至少经过6个月以上的培训上岗
- 二次接线为全自动端子压接机，保证接线可靠
- 螺栓加固使用电动工具保证合适扭矩
- 铜线母排为数控裁断、打孔、折弯，保证精度
- 出厂前的各种实验测试，保证设备正常运行

产品参数

型号	额定电压(V)	额定电流(A)	额定短路分断电流	额定短路容限电流	额定峰值容许电流
GGD-1000-15	380	1000	15	15	30
		600（630）
		400
GGD-1600-30	380	1500（1600）	30	30	63
		1000
		600
GGD-31500-50	380	3150	50	50	105
		2500
		2000

使用条件

- 海拔高度不得超过2000m
- 周围空气温度不高于+40度，不低于-5度（24小时内平均温度不得高于+35度）
- 周围空气湿度不超过50%，低温度允许有较大的相对温度（如+20度为90%），应考虑到由温度的变化引• 起的凝露的影响
- 与垂直面倾斜不超过5°，且整组柜列相对平整符合（GBJ232-2）标准
- 要求在无剧烈震动和冲击，电器元件不会受到腐蚀、无导电性尘埃的场所
