无功补偿装置装设在变压器高低压侧的区别

无功补偿设备补偿到哪，完全取决于补偿的目标，用一个电容器补偿异步机消耗的无功，意思是：这个电动机开起来消耗无功太多了，电压拉得太低，搞得其他设备都没法正常工作了，需要装电容器补偿一下。那这个电容器在电动机运行时作为一个系统设备挂在电网上，肯定对所有电网设备都有影响的，只是大和小的问题，合适不合适的问题。

比如：为了补偿一个10Mvar的感性无功装了一个100Mvar的容性补偿装置，很难说装这个补偿装置的目的是这个10Mvar。

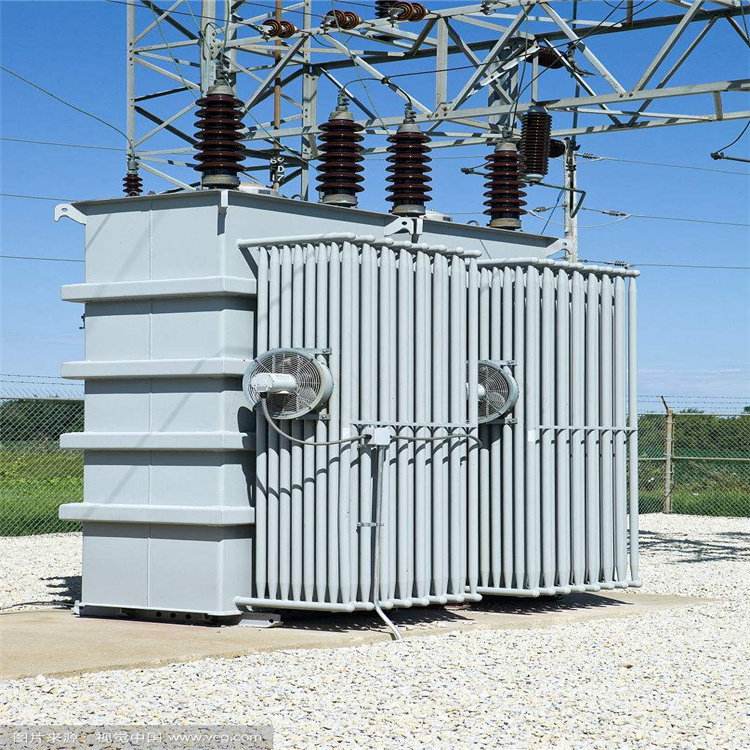

1.变压器不需要补偿

无功补偿的目的一定要搞清楚，不是我都需要补偿，而是因为电压。潮流计算都知道，无功是就地平衡，无功主要影响电压，所以为了保证就地电压，需要就地进行无功补偿。电压不能太高不能太低，高了绝缘击穿打坏设备，低了不满足设备工作条件。而变压器的目的就是把高压变成低压，它本身就有很多调压手段，如改变分接头（变比），改变绕线设计，改变铁心设计。
2.变压器自身建立磁场的无功由充电侧电网提供

不要长线路带空载主变运行，就是因为长线路是容性，主变是感性，串联在一起容易发生串联谐振，导致谐振点电压巨高，发生故障。
3.二次侧能够补偿一次侧的无功
        无功电流是由负载引起，二次侧若接纯阻性负载，则二次侧的功率因数为1，一次侧无法补偿二次侧的无功。

4.变压器建立磁场需要消耗无功功率

换句话说是变压器运行会产生无功功率，即一次侧可等效为感性负载，变压器空载时，变压器可以看做是感性负载。

二次侧接负载时，负载电流的相对于电压的角度会体现在一次侧。经过变压器不会改变电流相对于电压的角度（为什么？），因此二次侧可以补偿一次侧。

一次侧的电流除了二次侧折算过来的以外，还包括建立磁场需要的电流（感性），所以，如果二次侧补偿的是容性电流，则在变压器一次侧被建立磁场电流抵消一部分，即“被变压器吃掉了”，二次侧补偿感性电流，则会叠加一部分。电流越大，建立磁场所需无功越多，所需提供的感性电流越大。

至于一次侧的无功是否需要补偿，是另外一个问题，用电企业的电费是考核无功的，无功功率过低会被罚款，因此用电企业会将功率因数补偿到高于一定值。发电端，更注重电压的高低，而对功率因数反而不太关心。
5.供配电系统设计规范 GB 50052-95

第5.0.2条 当采用提高自然功率因子措施后，仍达不到电网合理运行要求时，应采用并联电力电容器作为无功补偿装置。当经过技术经济比较，确认采用同步电动机作为无功补偿装置合理时，可采用同步电动机。第

5.0.3条 采用电力电容器作为无功补偿装置时，宜就地平衡补偿，低压部分的无功功率宜由低压电容器补偿；高压部分的无功功率宜由高压电容器补偿。容量较大，负荷平稳且经常使用的用电设备的无功功率宜单独就地补偿。补偿基本无功功率的电容器组，宜在配变电所内集中补偿。在环境正常的车间内，低压电容器宜分散补偿。

第5.0.4条 无功补偿容量宜按无功功率曲线或无功补偿计算方法确定。

第5.0.5条 无功补偿装置的投切方式，具有下列情况之一时，宜采用手动投切的无功补偿装置。

一、补偿低压基本无功功率的电容器组。

二、常年稳定的无功功率。

三、经常投入运行的变压器或配、变电所内投切次数较少的高压电动机及高压电容器组。

第5.0.6条 无功补偿装置的投切方式，具有下列情况之一时，宜装设无功自动补偿装置。

一、避免过补偿，装设无功自动补偿装置在经济上合理时。二、避免在轻载时电压过高，造成某些用电设备损坏，而装设无功自动补偿装置在经济上合理时。

二、只有装设无功自动补偿装置才能满足在各种运行负荷的情况下的电压偏差允许值时。

第5.0.7条 当采用高、低压自动补偿装置效果相同时，宜采用低压自动补偿装置。

第5.0.8条 无功自动补偿的调节方式，宜根据下列原则确定：

一、以节能为主进行补偿时，采用无功功率参数调节；当三相负荷平衡时，亦可采用功率因子参数调节。

二、提供维持电网电压水平所必要的无功功率及以减少电压偏差为主进行补偿者，应按电压参数调节，但已采用变压器自动调压者除外。

三、无功功率随时间稳定变化时，按时间参数调节。

第5.0.9条 电容器分组时，应满足下列要求：

一、分组电容器投切时，不应产生谐振。

二、适当减少分组组数和加大分组容量。

三、应与配套设备的技术参数相适应。

四、应满足电压偏差的允许范围。
