变压器容量的计算方式

Writer: 恒丰友电气 Time:2022-04-14 浏览量:

       根据现有数据得知,电力变压器容量设计计算均是按照负荷率来确定。并且其负荷率一般取值范围在60%~90%。不能计算出变压器最佳经济容量,从而不能运行于最佳经济区域。造成有功电能和无功电能损耗的增加。因此,我们较为准确的计算,确定变压器最佳经济容量,才能使其运行在最佳经济区域,从而达到减少有功功率和无功功率损失。


  1.变压器的基本概述

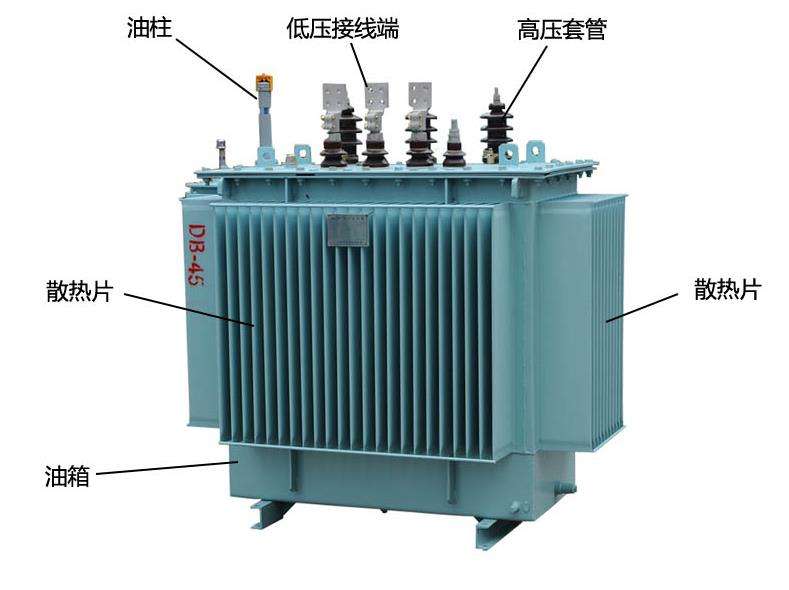

  变压器是利用电磁感应的原理来改变交流电压的装置,主要构件是初级线圈、次级线圈和贴心(磁芯)。

  变压器的主要功能有电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。变压器按用途可以分为电力变压器和特殊变压器(电炉变压器整流变压器、工频试验变压器、调压器、矿用变压器、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等)。

  2.变压器的作用

  变压器的作用一般是有两种,一种是升降压作用,另一种是阻抗匹配作用。先说一下升降压,通常我们使用的电压有很多种,如生活照明电是220V,工业安全照明是36V,电焊机的电压还需要调节,这些都离不开变压器,变压器通过主副线圈电磁互感原理,可以吧电压降低到我们所需要的电压。在远距离电压传输过程中,我们需要把电压升高到很高,以减少电压的损耗,通常升高到几千伏,这就是变压器的作用。

  阻抗匹配:最常见的是电子电路中,在输出与输入的连接上,为了信号通常无阻,通常是采用电压器进行阻抗匹配,如老式广播,因为是采用定压输出,喇叭都是高阻喇叭,所以只能用输出变压器进行匹配,所以说,日常生活离不开变压器,工业生产也离不开变压器。
变压器容量的计算方式

  3.常规变压器容量的计算方法

  根据《电力工程设计手册》,变压器容量应根据计算负荷选择,对平稳负荷供电的单台变压器,负荷率一般取85%左右。

  即:β=S/Se

  式中:S——计算负荷容量(kVA);Se——变压器容量(kVA);β——负荷率(通常取80%~90%)。

  计算负载的每箱最大功率:将A箱、B箱、C箱每箱负载功率独立相加,如A箱负载总功率10kW,B箱负载总功率9kW,C箱负载总功率11kW,取最大值11kW。(注:单箱每台设备的功率按照铭牌上面的最大值计算,三箱设备功率除以3,等于这台设备的每箱功率)

  例如:C箱负载总功率=(点奶300W*10台)+(空调2kW*4台)=11kW

  计算三箱总功率:11kW*3箱=33kW(变压器三箱总功率)

  三箱总功率/0.8,这是最重要的步骤,目前市场上销售的变压器90%以上功率因素只有0.8,所以需要除以0.8的功率因素。

  33kW/0.8=41.25kW(变压器总功率)

  41.25kW/0.85=48.529kW(需要购买的变压功率),那么在购买时选择50kVA的变压器就可以了。

  4.注意事项

  首先变压器的额定容量应该是变压器在规定的使用条件下,能够保证变压器正常运行的最大载荷视在功率;然后这个视在功率就是变压器的输出功率,也是变压器能带最大负荷的视在功率;并且变压器额定运行时,变压器的输出视在功率等于额定容量;变压器额定运行时,变压器的输入视在功率大于额定容量。
