变压器的结构与原理
Writer： 恒丰友电气 Time：2022-03-10 浏览量：次

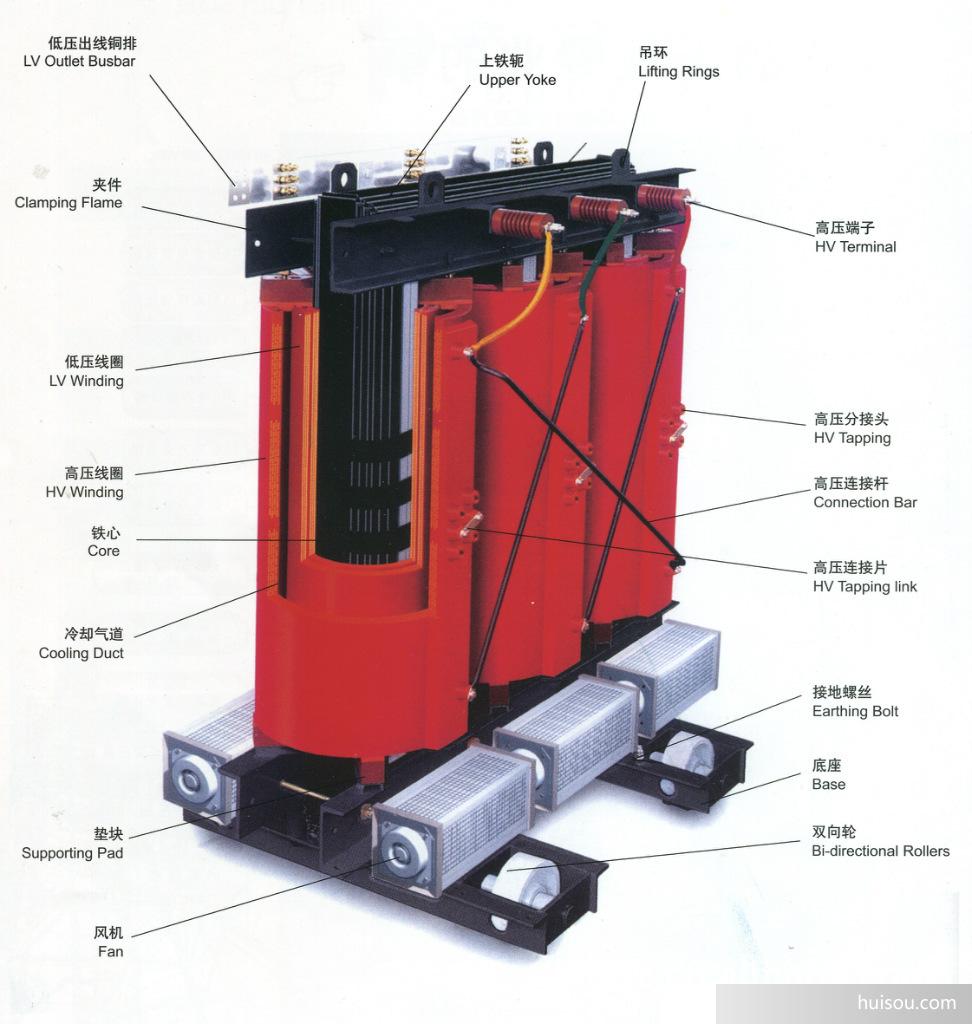

变压器的内部结构比凌乱，但就其结构组成来说，变压器的根本结构部件是铁心和绕组，这二个首要部件组成了变压器的器身，不同类型的变压器，还会有绝缘套管，储油柜、气体继电器和安全气道等附件。
变压器的根本结构部件是铁心和绕组，由它们组成变压器的器身。为了改进散热条件，大、中容量变压器的器身浸入盛满变压器油的封闭油箱中，各绕组与外电路的衔接则经绝缘套管引出。
为了使变压器安全可靠地运转，还设有储油柜、气体继电器和安全气道等附件。
（一）铁心
变压器的根本结构部件是铁心和绕组，由它们组成变压器的器身。为了改善散热条件，大、中容量变压器的器身浸入盛满
铁心既作为变压器的磁路;又作为变压器的机械骨架。为了提高导磁性能、减少交变磁通在铁心中引起的损耗，变压器的铁心都选用厚度为0.35-0.5mm的电工钢片叠装而成。电工钢片的两面涂有绝缘层，起绝缘作用。大容量变压器多选用高磁导率、低损耗的冷轧电工钢片。
电力变压器的铁心一般都选用心式结构，其铁心可分为铁心柱(有绕组的部分)和铁轭(联接两个铁心柱的部分)两部分。绕组套装在铁心柱上，铁轭使铁心柱之间的磁路闭合。在铁心柱与铁轭组合成整个铁心时，多选用交叠式装配，使各层的接缝不在同一地址，这样能减少励磁电流，但缺点是装配杂乱，费工费时。在一般变压器中，铁心柱截面选用外接圆的阶梯形。只有当变压器容量很小时才选用方形。
沟通磁通在铁心中会引起涡流损耗和磁滞损耗，使铁心发热。在大容量变压器的铁心中，往往设置油道。铁心浸在变压器油中，当油从油道中流过期，可将铁心中的热量带走。
(二)绕组
绕组是变压器的电路部分，用来传输电能，一般分为高压绕组和低压绕组。接在较高电压上的绕组称为高压绕组;接在较低电压上的绕组称为低压绕组。从能量的改换传递来说，接在电源上，从电源吸收电能的绕组称为原边绕组(又称一次绕组或初级绕组);与负载连接，给负载运送电能的绕组称副边绕组(又称二次绕组或次级绕组)。绕组一般是用绝缘的铜线绕制而成。高压绕组的匝数多、导线横截面小;低压绕组的匝数少、导线横截面大。
为了确保变压器能够安全可靠的运行以及有足够的使用寿命，对绕组的电气性能、耐热性能和机械强度都有必定的要求。绕组是按照必定规律连接起来的若干个线圈的组合。根据高压绕组和低压绕组彼此位置的不同，绕组结构型式可分为同心式和交叠式两种。同心式绕组是将高压绕组和低压绕组同心肠套装在铁心柱上。
为了绝缘方便，低压绕组紧靠着铁心，高压绕组则套装在低压绕组的外面，两个绕组之间留有油道。油道一是作为绕组间的绝缘间隙;二是作为散热通道，使油从油道中流过冷却绕组。在单相变压器中，高、低压绕组均分为两部分，分别套装在两铁心柱上，这两部分能够串联或并联;在三相变压器中属于同一相的高、低压绕组全部套装在同一铁心柱上。同心式绕组的结构简单、制作方便，心式变压器一般都采用这种结构。
交叠式绕组是将高压绕组和低压绕组分成若干线饼，沿着铁心柱交替摆放而构成。为了便于绝缘和散热，高压绕组与低压绕组之间留有油道并且在最上层和最下层靠近铁轭处安放低压绕组。交叠式绕组的机械强度高，引线方便，壳式变压器一般采用这种结构。

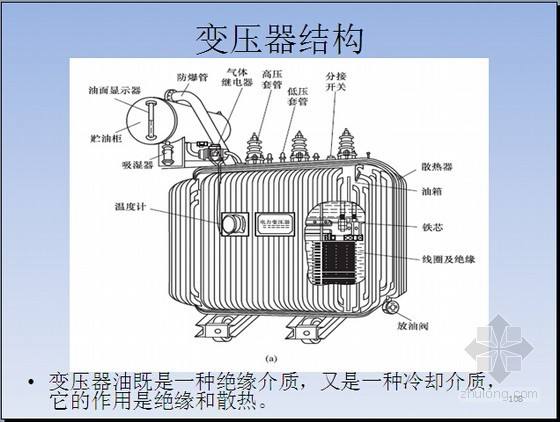

(三)油箱及附件
1、油箱：油箱便是油浸式变压器的外壳。变压器在运行中绕组和铁心会产生热量，为了迅速将热量散发到周围空气中去，可采用添加散热面积的办法。变压器油箱的结构型式主要有平板式、管式等。
对容量较大的变压器，采用在油箱壁的外侧装有散热管的管式油箱来添加散热面积，当油受热胀大时，箱内的热油上升到油箱的上部，经散热管冷却后的油下降到油箱的底部，形成天然循环，把热量散发到周围空气中。
对大容量变压器，还可采用强迫冷却的办法，如用电扇吹冷变压器等以提高散热效果。变压器油由高、低压绕组套装在铁心上总称为器身，器身放在油箱中，油箱中充以变压器油。
2、变压器油：变压器油是一种矿物油，具有很好的绝缘性能。变压器油起两个效果：①在变压器绕组与绕组、绕组与铁心及油箱之间起绝缘效果，提高绕组的绝缘强度。由于油的绝缘性能比空气好。②变压器油受热后产生对流，对变压器铁心和绕组起散热效果，由于通过油受热后的对流效果，能够将绕组及铁心的热量带到油箱壁，再由油箱壁散发到空气中去。对变压器油的要求是：介质强度高;着火点高;粘度小;水分和杂质含量尽或许少。
3、储油柜：变压器油受热后要胀大，因此油箱不能密封。为了减小油与空气的接触面积，变压器安装有储油柜。储油柜固定在油箱顶上并用管子与油箱直接连通，储油柜的上部有加油栓，能够向变压器内补油，油箱的下部有放油活门，能够排放变压器油。
储油柜使油箱内部与外界空气隔绝，减少了油氧化及吸收水分的面积。储油柜内的油面高度被控制在必定范围内，当油受热胀大时，一部分油被挤入储油柜中使油面升高，而油遇冷收缩时，这部分油再流回油箱使油面下降。储油柜的巨细应能满足变压器在各种或许的运行温度下，油面的升降总是能保持在储油柜的范围内。储油柜的一侧有油位计，可检查油面高度的改变。
另外，储油柜上还装有吸湿器，它是一种空气过滤装置，外部空气经过吸湿器干燥后才能进人储油柜，从而使油箱中的油不易变质损坏。
4、气体继电器(瓦斯继电器)：装在变压器的油箱和储油柜间的管道中，主要保护装置。内部有一个带有水银开关的浮筒和一块能带动水银开关的挡板。当变压器发生毛病，发生的气体聚集在气体继电器上部，油面下降，浮筒下沉，接通水银开关而宣布信号;当变压器发生严峻毛病，油流冲破挡板，挡板偏转时带动一套组织使另一水银开关接通，宣布信号并跳闸，切除变压器的电源。
5、安全气道(防爆管)：大容量变压器的油箱盖上还装有安全气道，它是一个长的钢筒，下面与油箱相通，上端装有防爆膜。当变压器内部发生严峻毛病发生很多气体时，油箱内部压力迅速升高而冲破安全气道上的防爆膜，喷出气体，消除压力，以免发生重大事故。
6、分接开关：在电力系统，为了使变压器的输出电压控制在答应变化的范围内，变压器的原边绕组匝数要求在一定范围内调理，因而原绕组一般备有抽头，称为分接头。使用开关与不同接头衔接，可改变原绕组的匝数，到达调理电压的目的。分接开关分为有载调压分接开关和无载调压分接开关。
7、绝缘套管：装在变压器的油箱盖上作用是把线圈引线端头从油箱中引出，并使引线与油箱绝缘。电压低于1KV采用瓷质绝缘套管，电压在10-35KV采用充气或充油套管，电压高于110KV采用电容式套管。
8、测温装置：监测变压器的油面温度。小型的油浸式变压器用水银温度计，较大的变压器用压力式温度计。
