一、什么是供配电系统？
电力系统通常可以划分为发电、输电、变电、配电和用电等环节。发电系统负责将水能、煤炭、天然气、核能、太阳能、风能等一次能源转换为电能；输电系统负责通过高压或超高压线路进行远距离电能输送；变电系统通过变电站完成不同电压等级之间的转换；配电系统则将电能进一步输送至工业、商业、公共设施及居民等终端用户。
通常所说的供配电系统，主要涉及从电源侧到用户侧的供电、变电和配电环节。其核心任务是按照用户的电压等级、容量和负荷特点，将电能安全、可靠地输送和分配到各类用电设备。
与输电系统相比，配电系统更加接近终端用户，因此其运行状态会直接影响用户的供电可靠性、电能质量和用电安全。
恒丰友电气专注于输配电设备出口，可根据不同国家和项目的电压等级、频率、负荷条件及当地技术标准，为客户提供配电变压器、开关柜及相关配电设备。
二、配电系统主要由哪些部分组成？
配电系统并不是单一设备组成的，而是由配电线路、变电站或配电站、变压器、开关柜、保护与控制设备以及终端用电设备等共同构成。
配电线路负责将电能从变电站、配电站或其他电源点输送至下一级配电设备和终端用户。
根据电压等级不同，配电线路可以分为高压、中压和低压线路。不同国家和地区采用的具体电压等级存在差异，例如部分项目采用6kV、10kV、11kV、13.8kV、22kV、33kV或35kV等中高压配电电压，终端低压系统则常见380/220V或400/230V等配置。
配电线路设计通常需要综合考虑线路容量、供电距离、短路电流、电压降、线路损耗、环境条件以及供电可靠性等因素。
变电站是电力系统中进行电压变换、电能汇集、分配和控制的重要设施。
发电厂内的升压变电站主要负责将发电机产生的电能升高到适合远距离输送的电压等级；而靠近用户侧的变电站则通常承担降压和配电任务，将较高电压转换为适合区域配电和终端使用的电压。
变电站中的电气设备通常可以分为一次设备和二次设备。
一次设备直接参与电能的生产、输送、变换和分配，包括变压器、断路器、隔离开关、互感器、母线、避雷器等。
二次设备主要用于测量、监视、控制和保护一次设备及整个电力系统，例如继电保护装置、测量仪表、控制系统和通信设备等。

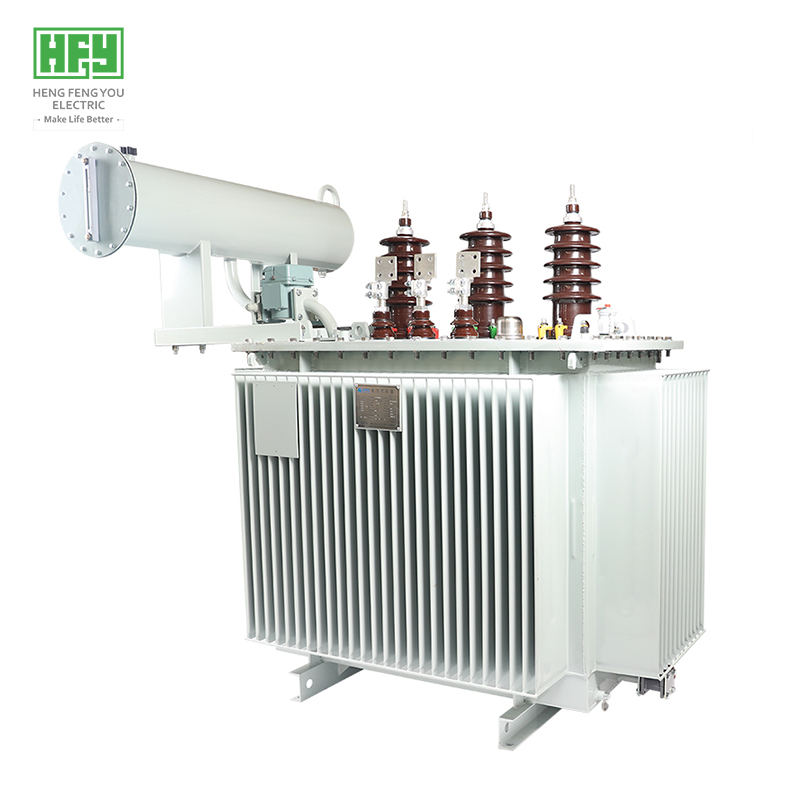

配电变压器是配电系统中的重要设备，主要用于将中高压电能转换为用户所需的低压电能。
根据绝缘和冷却方式不同，配电变压器可以分为油浸式变压器和干式变压器等。根据项目安装形式不同，还可以采用箱式变电站、预装式变电站等集成化解决方案。
变压器的容量、电压比、频率、阻抗、电气连接组别以及冷却方式，都需要根据实际负荷和项目技术要求进行确定。
对于工业园区、商业建筑、矿山、数据中心、风电和光伏项目等不同应用场景，变压器的技术配置也会有所不同。
开关柜主要用于电能的接收、分配、控制和保护，是变配电系统的重要组成部分。
高压及中压开关柜通常用于变电站、配电室、工业设施和新能源项目中，常见产品包括KYN28A、HXGN、XGN以及环网柜等。

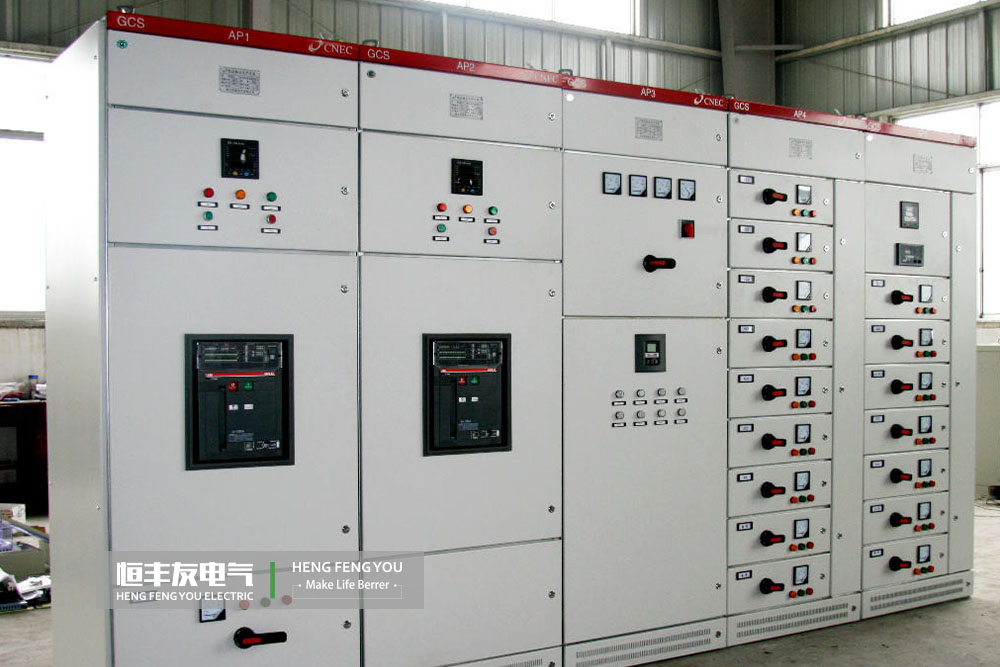

低压开关柜则主要用于低压配电系统中的进线、母联、馈线和负荷控制，常见类型包括GGD、GCS、GCK和MNS等。
开关柜选型需要根据系统电压、电流、短路容量、安装方式、进出线形式、防护等级以及项目运行要求综合确定。
三、高压、中压和低压配电系统
配电系统可以按照电压等级划分为高压、中压和低压配电系统。但需要注意的是，不同国家和地区对于高压、中压和低压的具体划分并不完全一致。
在中国常见的配电系统中，6kV、10kV、35kV等电压等级广泛应用于不同类型的工业和公共配电项目，终端低压配电系统则常见380/220V。
在国际工程项目中，还可能使用11kV、13.8kV、22kV、33kV、34.5kV、400/230V等电压等级。因此，出口型配电设备不能简单按照单一国家的电压体系进行选型，而应根据项目所在国家的电网条件、技术规范和客户要求确定。
对于变压器和开关柜等主要设备，还需要同时考虑系统频率。例如中国及许多国家采用50Hz，而北美以及部分其他市场常见60Hz系统。
四、配电变压器的运行与维护
配电变压器长期处于带电运行状态，其运行可靠性直接关系到整个配电系统的稳定性。
在实际运行过程中，应根据设备类型、运行环境和负荷情况制定合理的巡检和维护计划，通过定期检查及时发现温度、油位、绝缘、声音及保护装置等方面的异常。
常见的变压器异常运行情况主要包括以下几类。
变压器正常运行时通常会产生稳定的电磁声。如果运行过程中出现明显的嗡鸣增强、异常振动、放电声或其他不规律声音，应及时检查负荷变化、铁芯和夹件状态、绕组情况以及套管和连接部位。
如果伴随明显的放电声，还需要重点检查绝缘系统和高压连接部位。
在负荷和冷却条件基本正常的情况下，如果变压器油温持续升高，需要检查实际负荷是否超过设计范围，同时检查散热器、冷却系统、温度指示装置以及通风条件。
对于油浸式变压器，还应结合环境温度和季节变化综合判断，不能仅依据单一温度数据判断设备是否异常。
油浸式变压器的绝缘油同时承担绝缘和散热作用。运行过程中如果发现油色明显异常、油质劣化或存在其他异常现象，应根据设备维护要求进行取样检测。
对于长期运行的变压器，可以通过定期油样检测了解绝缘油的运行状态，并结合绝缘电阻、介质损耗等检测结果判断设备绝缘状况。
油浸式变压器运行过程中，应定期检查油位以及箱体、套管、阀门、散热器和其他密封部位。
如果出现明显漏油、油位异常下降或喷油现象，应及时停机检查，并根据现场情况判断是否存在密封失效、内部故障或压力异常等问题。
三相系统正常运行时，各相电压和电流应保持在合理范围内。如果出现明显的不平衡，需要检查负荷分配、线路连接、接头状态以及变压器本体是否存在异常。
对于低压配电系统，还应重点关注单相负荷分配是否合理，因为大量单相负荷集中在某一相可能导致三相电流不平衡。
如果变压器发生过流、速断、差动、瓦斯或其他保护动作，应首先确认保护动作的具体类型和原因，不应在未查明原因的情况下直接重新送电。
需要结合故障记录、运行参数以及一次设备检查结果，判断是外部线路故障、负荷异常还是变压器内部故障。
变压器套管承担高压导体与接地部分之间的绝缘作用。如果发现套管表面存在放电痕迹、闪络、裂纹或异常发热，应及时进行检查。
长期处于高湿度、高盐雾、粉尘或污染环境中的设备，还需要特别关注套管表面的清洁程度和绝缘性能。
分接开关用于调节变压器的输出电压，是变压器电压调节系统的重要组成部分。
如果出现分接位置异常、调压失败、接触不良或操作机构故障，应根据分接开关类型进行检查。对于有载分接开关，还需要按照设备制造商要求进行定期维护。
五、如何提高配电系统的运行可靠性？
配电系统的可靠性不仅取决于单个设备的质量，还与系统设计、设备选型、安装施工以及后期维护密切相关。
首先，应根据实际负荷合理确定变压器容量，避免长期过载运行，也要避免设备容量选择过大造成投资和运行效率方面的浪费。
其次，应根据项目电压等级和短路容量合理选择高低压开关柜，并确保断路器、保护装置及其他设备之间具有合理的配合关系。
对于工业、矿山、数据中心、新能源等对供电连续性要求较高的项目，还可以根据实际需求配置备用变压器、备用电源或双电源供电系统。
此外，还应充分考虑项目所在地的环境条件。例如高温、高湿、盐雾、粉尘、海洋环境以及户外安装条件，都可能对变压器、开关柜和其他配电设备的运行产生影响，因此设备的防护等级、防腐处理、冷却方式和绝缘配置也需要进行针对性设计。
六、配电设备选型需要考虑哪些因素？
在实际项目中，配电设备选型通常需要综合考虑以下因素：
对于出口项目，还需要特别关注当地的电气标准和认证要求。例如不同市场可能采用IEC、IEEE、GOST、EN、ANSI等不同标准体系，设备设计、试验、认证及技术文件也需要根据项目要求进行匹配。
因此，在采购变压器、开关柜或成套配电设备时，不应只关注设备容量和价格，还需要综合考虑电压、频率、环境、标准、保护配置以及长期运行条件。
七、恒丰友电气与配电设备
配电系统是连接电网与终端用户的重要环节，而变压器、开关柜及其他配电设备则是保障系统稳定运行的基础设备。
恒丰友电气专注于输配电设备的研发、生产和出口，可根据不同国家和项目的技术要求提供配电变压器、油浸式变压器、干式变压器、高低压开关柜及相关配电设备。
针对不同的工业、商业、矿山、新能源及基础设施项目，设备可以根据系统电压、容量、频率、安装环境和当地技术标准进行配置。
对于需要进行配电设备选型的项目，合理的技术参数匹配和完整的系统设计比单一设备参数更加重要。通过正确的设备选型、规范的安装调试以及持续的运行维护，可以进一步提高供配电系统的安全性、可靠性和运行效率。
恒丰友电气持续为全球客户提供输配电设备和项目配套服务，帮助客户根据实际电力需求选择合适的变压器、开关柜及配电解决方案。
