南非高波动电网定制：20000kVA-132/11kV智能有载调压变压器解决方案
Writer： 恒丰友电气 Time：2026-06-01 浏览量：次
I. 20000kVA-132/11kv电力变压器项目概述与技术规格
本方案为恒丰友电气针对南非“好望角之光”工业配电网升级工程定制交付的20000kVA/132kV三相双绕组有载调压电力变压器技术方案。面对当地复杂的工业负荷及脆弱的电网环境，该变压器作为连接132kV主电网与本地配网的核心转换设备，需满足当地配电对强负载能力、高稳定调压及应对恶劣环境的苛刻要求。方案涵盖从设计验证、精密制造到跨国海运及现场投运的全生命周期管理。
表：20000kVA-132/11kv电力变压器主要技术参数
|
参数名称 |
技术指标（备注） |
|
设备名称 |
三相双绕组有载调压电力变压器 |
|
设备型号 |
SFZ11-20000/132 |
|
额定容量 |
20000 kVA |
|
输入电压 |
132 ± 8 × 1.25% kV（高压侧） |
|
输出电压 |
11.5 kV（低压侧） |
|
调压方式 |
有载调压（17个调压档位，范围99 kV至121 kV） |
|
连接组别 |
YNd11（高压侧星形带中性点引出，低压侧角形） |
|
短路阻抗 |
10.5%（高阻抗设计，限制短路电流） |
|
冷却方式 |
ONAN/ONAF（油浸自冷/油浸风冷双级散热） |
|
防腐/防护等级 |
高标准重防腐喷涂（抗UV、耐盐雾、耐特殊工业大气腐蚀） |
II. 20000kVA-132/11kv电力变压器设计开发阶段
2.1 精算级电磁与抗短路方案设计
设计团队采用先进的仿真平台，针对南非电网高故障率、故障电流大的特征进行深度优化。作为“好望角之光”工程的核心安全保障，设备采用10.5%的高短路阻抗设计，能有效限制低压侧故障时的短路电流大小。通过对突发短路状态下的电磁力和机械应力进行精算，优化绕组内部的受力分布，大幅提升绕组的轴向与径向机械强度，确保变压器在面对突发短路时动稳定和热稳定具备充足的安全边际。
2.2 强化结构与热管理设计
针对南非部分地区夏季炎热、日照强烈且多雷暴的环境特征：
散热系统优化：设计ONAN（油浸自冷）/ ONAF（油浸风冷）双级散热系统，并进行热流场动态模拟。当负荷较低时，依靠自冷运行，降低站内能耗与噪音；当午间高温或用电高峰导致负荷上升时，智能化风冷系统自动启停，变压器温升控制严格优于国标与IEC标准，确保设备在南非40℃以上的极端环境温度下仍能满载20000 kVA持续稳定运行。
防雷防过电压设计：针对南非雷暴频发的特点，对高低压侧的电气绝缘距离进行优化，预留并优化了避雷器安装接口，全面提升全套设备的防雷击过电压能力。
2.3 全球化标准评审
方案需通过恒丰友内部评审及南非当地电网标准的接入审核。评审重点包括：损耗指标、噪声水平、调压响应速度及对频繁切负荷导致的电压骤升骤降耐受力，确保完全满足“好望角之光”工程的投运标准。
III. 20000kVA-132/11kv电力变压器生产制造阶段
3.1 核心部件制造与检验

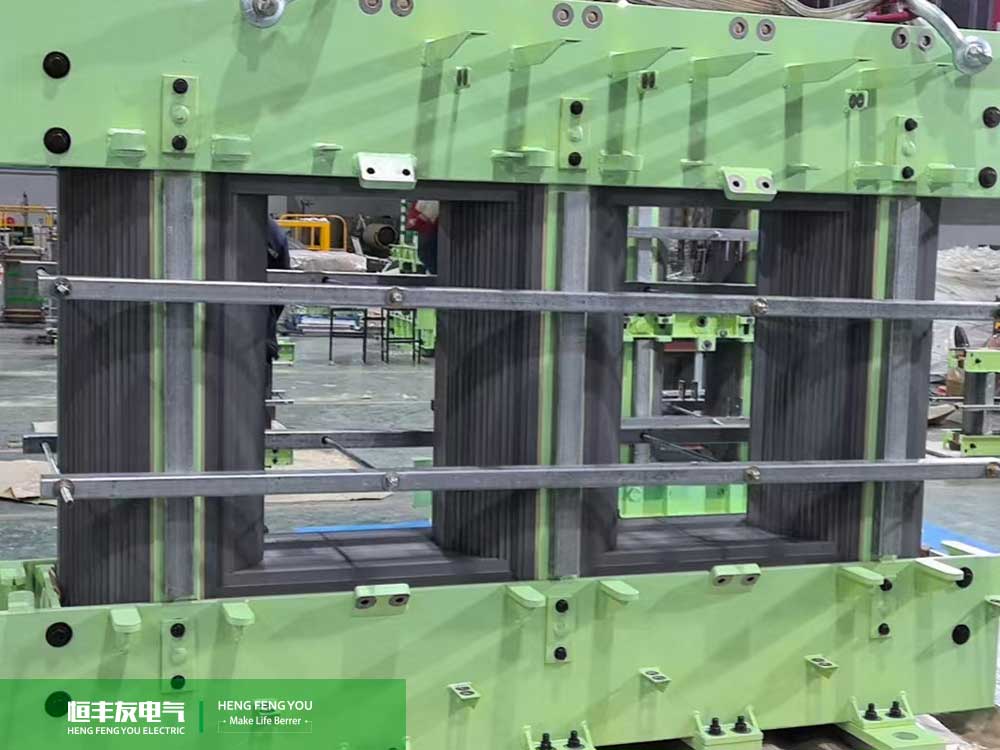

铁心制造：选用国内品牌高导磁硅钢片，结合先进的叠片工艺，严格控制叠片精度，最大限度降低空载损耗与电磁噪声。
绕组制造：绕组内部采用高强度换位导线和整体固化工艺，增强绕组抵抗外部短路冲击的机械强度与导电性能。
材料复测：铜导线、绝缘纸、变压器油入厂需经过100%电性能与理化指标检测，确保原材料质量无瑕疵。
3.2 智能有载调压模块集成
同步集成智能自动控制柜，配合132 ± 8 × 1.25% kV的有载调压分接开关。设备具备多达17个调压档位，调压范围覆盖99 kV至121 kV。系统可根据南非电网实时电压自动平滑调节分接头，在不中断供电的前提下，确保低压侧始终稳定输出10.5 kV，保护客户末端敏感的工业设备。
3.3 表面防腐处理
针对南非多尘、沿海高盐雾或工业区地理环境，变压器外壳及散热器表面均采用高标准防腐喷涂工艺。表面经严格除锈处理后，喷涂具备抗UV、耐盐雾、耐特殊工业大气腐蚀的重防腐涂层，确保设备在恶劣自然环境下的长效防护。
IV. 20000kVA-132/11kv电力变压器试验验证阶段（FAT）
本工程所有设备在出厂前，均在恒丰友高压试验大厅完成严格的型式试验与出厂试验，并可提供第三方机构见证报告：
4.1 实验室压力测试
模拟突发短路与连续负载波动压力测试，验证设备在脆弱电网环境下的疲劳强度。
4.2 例行与型式试验
雷电冲击试验：执行高压雷电冲击全波及截波试验，验证变压器绝缘结构在雷暴环境下的安全可靠性。
局部放电测量：在规定试验电压下，严格控制局部放电量，确保绝缘系统无潜伏性缺陷。
高温温升试验：模拟南非室外极端高温环境下的满载运行，验证ONAN/ONAF系统的实际散热效能。
有载调压切换试验：连续运行切换测试，验证智能控制与分接开关动作的平滑度与准确性。
V. 20000kVA-132/11kv电力变压器包装运输与全球交付
5.1 跨国物流标准
针对海运及南非内陆长途陆运的复杂路况，采取带油特殊加固包装。包装箱内预置三维冲撞记录仪与GPS定位终端，全程监控运输状态，实时监测并记录运输过程中的振动与冲击数据。
5.2 垂直整合交付
依托恒丰友电气多事业部的垂直整合制造能力，可提供从高压侧主电网接入到低压配网单元的一站式工程方案，有效缩短“好望角之光”项目的建设周期，降低现场施工接口风险。
VI. 20000kVA-132/11kv电力变压器现场交付与投运（SAT）
6.1 现场交接与安装
恒丰友服务团队和本地合作伙伴配合当地工程师进行开箱验收、冲击数据回读及就位安装。
现场注油：现场抽真空至规定值后注入合格变压器油，严格执行静置排气工艺，确保气泡完全排出。
6.2 现场调试试验
按照国际通用标准执行交接试验：
绕组变形测试：通过频率响应分析等方法，与出厂原始波形进行精确对比，确保长途海运及陆运过程无任何内部机械损伤。
联动调试：验证变压器有载调压系统、智能控制柜与站端变电站自动化系统的信号逻辑一致性。
6.3 正式投运
通过五次冲击合闸及带负荷试运行测试，确保在南非电网环境下，电流与电压转换平稳可靠，各项运行指标完全达标。
VII. 20000kVA-132/11kv电力变压器全过程质量管控
建立从设计评审、入料检测、半成品试验到FAT、运输监控及SAT的六大关键控制点。每台设备均配发中英文全套技术资料，包括出厂试验报告、原厂合格证及全生命周期维护手册，确保每一个制造与交付节点皆可追溯。
VIII. 总结
电力变压器是工业电网资产的核心项。恒丰友电气（hfy@hengfengyou.com ）在南非“好望角之光”工业配电网升级工程中推出的SFZ11-20000/132电力变压器解决方案，绝非单一的技术产品交付，而是立足于南非特殊的能源电力背景与运营痛点，量身定制的“高可靠性配电心脏”。通过成熟的有载调压技术、高标准的抗短路设计以及完善的海外工程服务，致力于将波动的电网转化为稳定的电力供应，保障南非客户的用电连续性，为当地的工业生产与经济发展注入稳定、澎湃的动力。
