澳大利亚昆士兰州250MVA-220/33kV变压器全过程解决方案

I. 项目概述与技术规格
本方案为恒丰友电气（Hengfengyou Electric）为澳大利亚昆士兰州国家电网（Energex）枢纽变电站项目定制交付2台250MVA-220kV三相油浸式电力变压器的全流程技术方案。该变压器作为区域电网核心主设备，需满足昆士兰州热带气候（高温、高湿、盐雾）下的长期稳定运行要求，采用有载调压方式适配新能源接入后的电压波动，连接组别为YNyn0+d11，覆盖工商业负荷与可再生能源消纳需求。从设计冻结到现场投运的完整周期为120天。
表：变压器主要技术参数

参数名称	技术指标	备注
型号	SZ22-250000/220	三相、有载调压、油浸强迫油循环风冷
额定容量	250MVA	连续额定容量（ODAF工况下可过载1.3倍）
电压组合	220±10×1.5%/33kV	高压侧有载调压（符合AS 60076标准）
联接组别	YNyn0+d11	适应澳洲电网接地方式与谐波抑制需求
短路阻抗	Uk=12%（高压-中压）/14%（高压-低压）	匹配系统短路电流水平（50kA）
冷却方式	ONAN/ONAF/ODAF	自然油冷/风冷/强迫油循环风冷
绝缘水平	LI950AC395 / SI325AC140	雷电冲击/操作冲击耐受电压
环境适应性	环境温度-5℃~+45℃，盐雾等级C5-M	符合AS/NZS 60721-3-4热带沿海环境标准



II. 设计开发阶段
2.1 电磁方案设计
设计团队基于澳大利亚AS/NZS 60076系列标准与用户技术协议，采用Ansys Maxwell与JMAG联合仿真平台，完成铁心磁密分布、绕组漏磁场、短路电动力及热点温升的精细化计算。针对250MVA大容量需求，铁心选用日本JFE 23ZDKH90高导磁取向硅钢片（损耗≤0.85W/kg@1.7T），通过“三步退火工艺”降低磁致伸缩噪声；绕组采用“内屏蔽+纠结式”复合结构，高压绕组为连续式（66kV及以下段）与纠结式（110kV及以上段）结合，低压绕组为螺旋式（4分裂结构），确保冲击电压分布均匀。
2.2 结构图纸设计
全套施工图纸设计（5人技术团队耗时28天）覆盖以下核心模块：
铁心结构：采用45°全斜接缝+七级步进搭接工艺，铁心夹件选用Q355ND低合金高强度钢，通过有限元分析（ANSYS Workbench）验证抗短路变形能力（动态应力≤215MPa）；
绕组绝缘：高压绕组匝绝缘采用0.08mm×3层Nomex纸，油道宽度≥12mm（强迫油循环工况），低压绕组采用2.0mm厚环氧玻璃布板作端绝缘；
油箱设计：采用桶式油箱结构，壁厚16mm，顶部设置2个防爆阀（直径300mm），油箱强度通过1.2倍设计压力的密封试验（保压24小时无渗漏）；
组件选型：分接开关选用德国MR VACUTAP VRⅢ 600Y/220-12191W（带在线滤油功能），套管采用意大利P&V 220kV油纸电容式套管（爬电比距31mm/kV，满足C5-M盐雾要求），气体继电器选用瑞士SIBA SGA-220型（带数字式流量监测）。
2.3 跨国设计评审
设计方案需通过三方评审：恒丰友内部技术委员会（验证电磁性能与工艺可行性）、澳大利亚能源安全局（ESQ）认证机构（审核AS/NZS标准符合性）、用户Energex技术团队（确认电网适配性）。评审重点包括：短路阻抗偏差≤±3%、空载损耗≤120kW（保证值）、噪声水平≤75dB(A)@1m（符合AS 2107噪声标准）。
III. 生产制造阶段
3.1 材料采购与检验
关键材料执行“双源验证”机制（国内优质供应商+澳洲本地备选）：
硅钢片：JFE 23ZDKH90，入厂复测磁导率（μr≥1800@1.7T）与叠片系数（≥0.97）；
铜导线：洛阳铜业TU1无氧铜（电阻率≤0.01707Ω·mm²/m），拉制后进行200℃×2h退火处理，消除内应力；
绝缘材料：美国杜邦Nomex纸（CTI≥600）、国产魏桥层压木（含水率≤6%），均通过100kV/mm工频耐压试验；
变压器油：壳牌Diala S4 ZX-I环烷基油（符合IEC 60296标准），倾点-45℃（适应昆士兰州偶尔低温），入厂检测击穿电压≥70kV/2.5mm、微水≤10ppm。
3.2 铁心制造
硅钢片经德国乔格纵剪线（精度±0.05mm）与日本川崎横剪线加工，去毛刺后涂覆半无机绝缘涂层（厚度2-3μm）。叠装采用“真空吸附+激光定位”工艺，确保叠片对齐度≤0.1mm，铁心柱采用环氧玻璃丝带绑扎（张力15N/cm）。叠装完成后进行空载试验：空载损耗≤118kW（设计值120kW），空载电流≤0.25%（额定电流），合格后安装上下夹件并施加80%额定夹紧力。
3.3 线圈制造
线圈绕制在恒温恒湿车间（温度20±2℃，湿度≤60%）进行：
-高压绕组：连续式结构，采用“换位导线+静电屏”设计，绕制过程中实时监测匝数（误差≤±0.1匝）与紧密度（径向压缩率≥8%）；
-低压绕组：4分裂螺旋式结构，采用2.5mm×12mm扁铜线（双根并联），绕制后用环氧树脂浸渍固化（130℃×4h）；
-每线圈完工后进行直流电阻测量（三相不平衡率≤1%）、匝间耐压试验（1.5倍额定电压，持续5s）。
3.4 绝缘件加工
绝缘件采用瑞士阿奇夏米尔数控加工中心（精度±0.02mm）切割，角环采用“阶梯式”结构（爬电距离≥4800mm），静电板采用铝箔屏蔽（边缘倒圆R5mm）。加工后进行105℃×48h真空干燥，含水率降至≤0.5%，再经500kV工频耐压试验（1min无闪络）。
3.5 油箱制造
油箱钢板（Q345R）经数控等离子切割下料，埋弧焊焊接（焊缝系数≥0.95），焊后进行100%超声波探伤（符合AS 1210压力容器标准）。油箱内壁喷砂处理（Sa2.5级），喷涂环氧富锌底漆（干膜厚度80μm）+环氧云铁中间漆（120μm）+丙烯酸聚氨酯面漆（80μm），总干膜厚度≥280μm，通过240小时盐雾试验（C5-M等级）。
3.6 器身装配
器身装配在Class 1000洁净车间进行：
线圈套装采用“液压涨紧”工艺，确保铁心柱与线圈间隙≤2mm；
引线连接采用银铜焊（Ag含量45%），焊后打磨光滑并进行100%渗透探伤；
分接开关安装后进行动作特性测试（切换时间≤40ms，过渡电阻偏差≤±5%）。
3.7 干燥处理
器身采用“煤油气相干燥+真空热风联合工艺”：
第一阶段：线圈预干燥（80℃×12h，真空度≤100Pa）；
第二阶段：套装后干燥（100℃×24h，真空度≤50Pa）；
第三阶段：整体干燥（130℃×36h，真空度≤10Pa），最终绝缘件含水率≤0.3%，铁心含水率≤0.1%。
3.8 总装配
干燥后的器身吊入油箱，安装套管、储油柜（胶囊式，容积20%）、散热器（6组ODAF冷却器，单组散热功率150kW）、压力释放阀（开启压力55kPa）。总装后进行“三抽两注”真空注油：先抽真空至≤13Pa（保持48小时），再注入80℃热油（流速≤5t/h），最后补油至储油柜1/2液位。
IV. 试验验证阶段（FAT）
4.1 例行试验（100%执行）
电气性能：绕组直流电阻（三相不平衡率≤0.5%）、电压比（偏差≤±0.25%）、联结组标号（YNyn0+d11验证）；
绝缘试验：绝缘电阻（≥10000MΩ@20℃）、介质损耗因数（tanδ≤0.005@90℃）、绕组交流耐压（395kV/1min，无击穿）；
损耗测试：空载损耗117.8kW（保证值120kW）、负载损耗（75℃时）≤890kW（保证值920kW）；
油试验：击穿电压72kV/2.5mm、微水8ppm、色谱分析（总烃≤20μL/L）。
4.2 型式试验（首台样机）
温升试验：ODAF工况下，绕组平均温升≤65K（热点温升≤78K），油顶层温升≤55K（符合AS 60076-2）；
雷电冲击试验：全波（LI950kV）与截波（LIC850kV）各15次，无绝缘击穿或闪络；
局部放电：1.5Um/√3（189kV）下，放电量≤50pC（优于国标100pC要求）；
声级测定：额定负载下噪声73dB(A)@1m（符合AS 2107 Class A）。
4.3 特殊试验（用户指定）
短路承受能力试验：模拟50kA/3s短路电流，试验后绕组变形量≤0.5%，短路阻抗变化≤±2%；
零序阻抗测量：正序阻抗12.1%，零序阻抗15.3%（用于电网保护整定）；
气候环境试验：40℃×96h高温试验、-5℃×24h低温试验，性能无明显变化。
所有试验数据由澳洲第三方认证机构（SAI Global）见证，出具FAT报告（含中英文版本）。
V. 包装运输阶段
5.1 拆卸与防护
可拆卸附件：套管、储油柜、散热器、压力释放阀，采用气相防锈纸包裹+塑料薄膜密封；
固定部件：油箱法兰加装304不锈钢盲板（厚度20mm），充干燥氮气保护（压力0.02-0.04MPa），安装压力表（量程0-0.1MPa）；
器身内保留80%变压器油（防止绝缘件吸潮）。

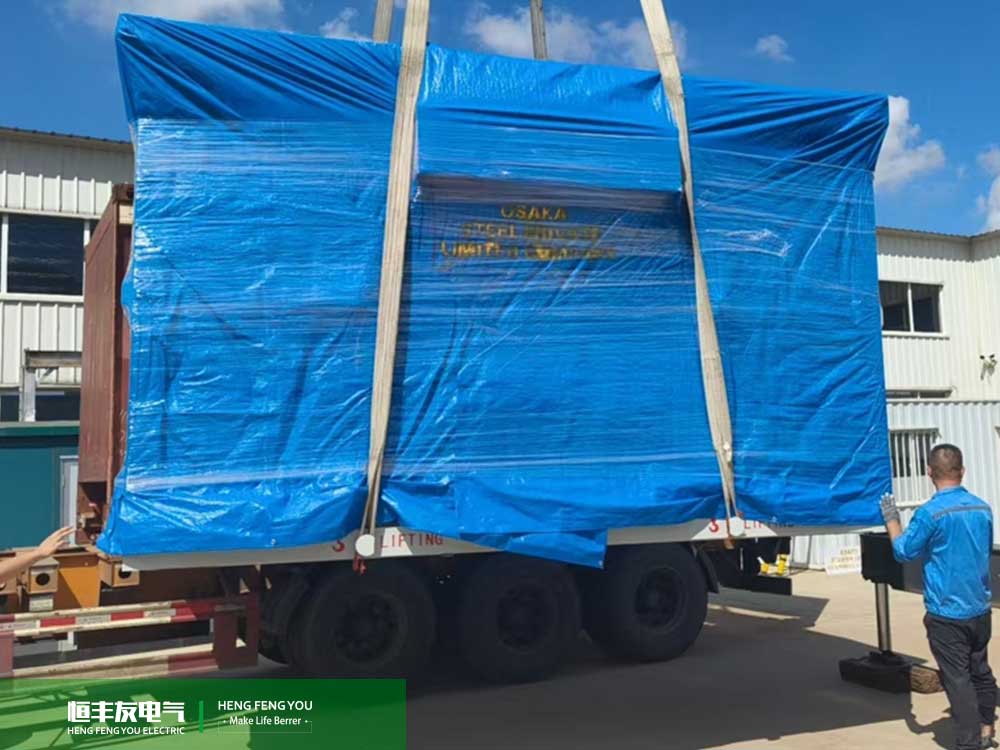

5.2 包装设计
油箱本体：采用钢制框架+胶合板外包装（防潮等级IP65），底部安装可调支腿（适应海运集装箱堆叠）；
附件箱：采用熏蒸木箱（符合ISPM 15标准），内衬泡沫缓冲层（冲击加速度≤50g）；
标识：箱体粘贴“重心位置”“起吊点”“禁止倒置”“防盐雾”等国际通用标识（中英文对照）。
5.3 运输方案
运输路径：中国青岛港→澳洲布里斯班港（海运28天）→昆士兰州变电站（公路运输150km，超限运输许可已办理）；
运输工具：油箱本体采用40英尺开顶集装箱（限重35吨），附件箱采用20英尺普通集装箱；
监控措施：安装3台三维冲击记录仪（精度±0.1g）+1台GPS定位终端，实时上传运输状态至恒丰友云平台。

VI. 现场交付与安装
6.1 现场交接验收
货到现场后，恒丰友工程师与Energex代表共同开箱：
外观检查：油箱无变形、油漆无脱落，附件数量与装箱单一致（误差≤0）；
氮气压力：压力表示值0.018MPa（正常范围），判断无泄漏；
冲击记录：最大冲击加速度32g（≤允许值50g），运输过程安全。
6.2 现场安装关键工序
就位：采用200吨汽车吊将变压器吊至基础（水平度≤2mm/m），通过预埋地脚螺栓固定；
附件安装：按顺序安装散热器（先高位后低位）、套管（垂直度偏差≤1mm/m）、储油柜（倾斜度1%-1.5%）；
真空注油：抽真空至≤13Pa（保持24小时），注入经现场过滤的变压器油（击穿电压≥70kV），注油速度≤3t/h；
静置排气：注油后静置48小时，每小时排放一次气体继电器内气体，直至无气泡溢出。
6.3 现场交接试验（SAT）
按AS/NZS 60076-3与DL/T 5161.3-2018双重标准执行：
绝缘油简化分析（击穿电压71kV、微水9ppm）；
绕组直流电阻（与出厂值偏差≤±1%）；
电压比复核（偏差≤±0.2%）；
绕组变形试验（频率响应法与出厂波形相关系数≥0.95）；
感应耐压试验（1.3Um/√3，持续60s，局部放电≤100pC）；
有载分接开关动作试验（切换100次，无卡滞，过渡电阻正常）。
6.4 通电投运
五次空载冲击合闸（间隔时间5min），检查励磁涌流（≤8倍额定电流）与保护动作情况；
空载运行48小时，监测油温度（≤55℃）、噪声（≤75dB(A)）；
带50%负荷运行24小时，再逐步升至100%负荷，确认电压调整率≤±2.5%。
VII. 全过程质量管控
7.1 关键控制节点

阶段	控制点	标准依据	验证方式
设计	电磁方案评审	AS/NZS 60076-1	三方签字确认
材料	硅钢片磁性能复测	IEC 60404-8-4	SQA实验室检测
生产	器身清洁度	≤100mg/m²（金属颗粒）	白光干涉仪检测
试验	FAT全程见证	AS/NZS 60076-2	SAI Global签证
运输	冲击记录分析	ISO 1496-1	云平台实时监控
现场	安装后绝缘测试	DL/T 5161.3-2018	双方共同签字

7.2 资料交付清单
中英文版出厂合格证、FAT/SAT试验报告；
安装使用维护说明书（含澳洲本地服务联系方式）；
全套装配图纸（AutoCAD DWG+PDF格式）；
组件原厂证书（MR分接开关、P&V套管等）；
质保文件（整机5年，核心部件10年）。
VIII. 总结
恒丰友电气为澳大利亚昆士兰州电网项目提供的250MVA-220kV变压器解决方案，深度融合了“中国制造”的高效制造能力与“澳洲标准”的严苛要求，通过本地化设计（盐雾防护、高温适应）、全流程质量管控（第三方见证）与跨国协同服务（中澳双语支持），确保设备在热带沿海环境下的长期可靠运行。
