恒丰友电气H级NOMEX绝缘干式变压器介绍
Writer： 恒丰友电气 Time：2023-03-09 浏览量：次
NOMEX绝缘系统干式电力变压器（35KV以下），已经在全球市场尤其在美国广泛使用，成为环氧树脂浇注式干变的替代品；恒丰友电气销售经理JACK讲，这种干变具有阻燃结构紧凑、运行噪音低的特点，并且有重量轻，占地面积小、损耗低，安全、稳定、高耐热以及过负荷能力强的优点。实践证明，NOMEX纸绝缘干式变压器可靠的技术可满足21世纪对能源供应中的电气设备在安全、节能和环保方面的日益增长的需求。
恒丰友电气生产的NOMEX绝缘系统干式变压器，以其优良的性能受到了国内市场的欢迎，产品远销欧盟、北美、中东等全球经济发达地区，产品实际测量优于IEC标准，CE、ISO等认证，全球累计销售2243台，运行验证的高可靠性。
一、NOMEX绝缘系统干式变压器的优点
1、优越的电气性能：
首先NOMEX绝缘材料无论在工频或冲击下均具有较高的抗电强度，例如它的工频击穿场强为20-40kv/mm，明显高于环氧树脂；
其次，从表1中几种绝缘材料的相对介电常数ε值的比较看，NOMEX纸的ε值较低，更接近于空气，因而，当干式变压器的绝缘采用NOMEX纸时，将使绝缘体与周围空气介质间的电场分布更为均匀，从而可以紧缩其绝缘尺寸，也避免了电场的过分集中，并相应使整个绝缘结构体系更加合理，降低了局部放电量，提高了运行可靠性；另外，NOMEX纸的沿面放电起始电压与局放电起始电压均较高，当用于干式变压器时， 可使绕组与铁轭间的距离小，从而降低铁心柱的高度并减少铁心的重量。
表1
绝缘材料名
称 |
空气 |
油中层压纸板 |
变压器油 |
NOMEX纸 |
环氧树脂 |
相对介电常
数 |
1 |
3.8-4.4 |
2.2 |
1.5-2.5 |
3.2-4.5 |
2、突出的耐热性能：
这是NOMEX纸所固有的、最为突出的优点之一，它属于C级绝缘材料，在220℃温度下，可以保持长期稳定运行。国际上公认它是属于220℃的绝缘系统（不用NOMEX纸的H级干式变压器均只能达到180℃的绝缘系统）；另外，即使温度达到250℃也不会熔融、流动和助燃，其电气性能仍可达到额定值的95%；甚至，当温度达到350℃时，仍可承受短期运行。
另外，NOMEX纸板还可承受较大的温度梯度，过载能力较强，除了适合制造H级干式变压器外，它还适合于散热条件差的SF6气体绝缘变压器以及要求过载能力很强的电气机车牵引变压器等。几种绝缘材料的耐热温度见表2。
表2
绝缘系统
的温度等级 |
绕组热点温度（℃） |
额定电流下绕组平
均温升的限值（K） |
|
额定值 |
最高允许值 |
|
130（B） |
120 |
165 |
80 |
|
155（F） |
145 |
190 |
100 |
|
180（H） |
170 |
220 |
125 |
3、牢固的机械性能
首先NOMEX纸具有很高的抗张强度与抗撕裂强度，且具有很高的抗摩擦和抗割穿性能，所以它既可以防止制造过程中出现问题，又可以保证长期运行过程中足够的机械强度；此外，它还具有很好的抗压强度，在压力作用下的变形很小且挠性很好，从而保证了在短路和其它机械应力作用下，整个线圈结构的稳定和牢固。
4、优良的防潮性能
NOMEX纸不吸水，具有很好的防潮性能，即使在相对温度为95%的状态下，仍可保持90%的完全干燥的介质强度。用它来制造的干式变压器在潮湿的环境中仍能安全地工作。
5、阻燃性能好
NOMEX纸的限氧指数最高，在220℃时，其LOI＞20.8%，因此，其阻燃性能要优于环氧树脂与PET薄膜。迄今，它已取得国际上许多权威机构对其耐燃性能的认证。
6、安全与环保性能极为突出
从NOMEX纸的化学分子结构来看，由于没有弱C-H键的存在，因而具有很好的化学稳定性。它与各种油、树脂、浸渍漆、氟碳化合物的相容不得性极好；它耐受电离辐射；可以经受酸、碱等的腐蚀，不受大部分化学溶剂的影响；也不会受到真菌或霉菌的侵袭。长年的实践表明，NOMEX制品对人与动物不会产生有毒反应。即使在750℃温度下，它也不会释放有毒或腐蚀性气体，所以当由于建筑物等起火而引发干式变压器燃烧时，它所产生的烟雾浓度也很低，不会产生有害气体。
7、从环保性能来看
由于用NOMEX纸为绝缘材料制造的干式变压器不仅不易燃烧，且燃烧时所释放的能量也较环氧树脂干式变压器要小得多，所以它容易满足国际上公认的燃烧试验要求。再就是在干式变压器的运行寿命终结而报废后，其绝缘材料降解物质的处理回收也要较环氧树脂更能满足环保方面的要求。因而，可以认为较之环氧树脂而言，NOMEX纸的环保性能要优越得多，更符合对环保要求高的国家和地区使用。

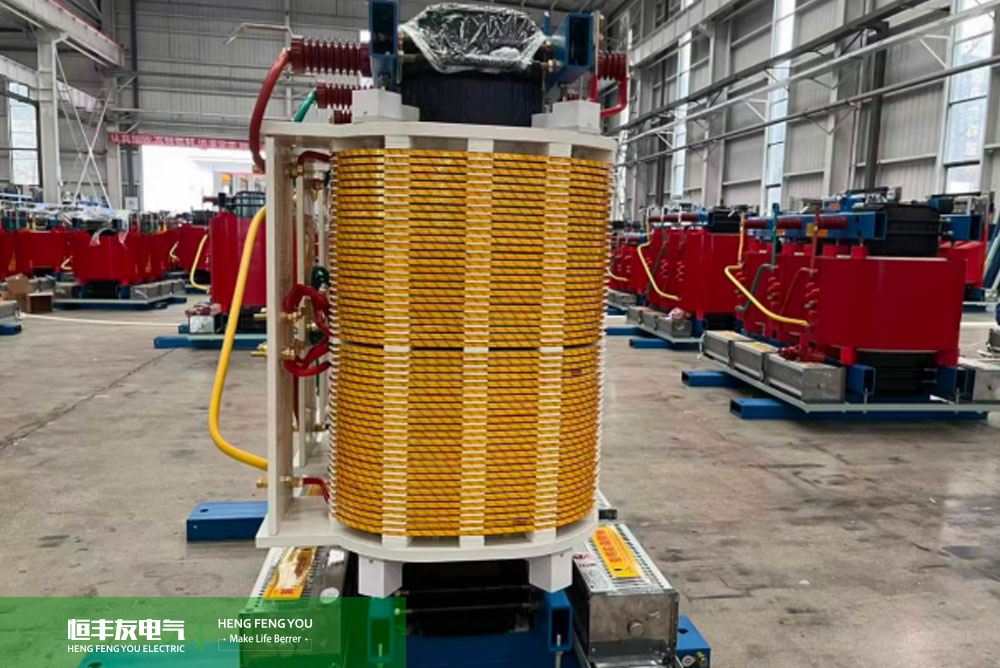

二、恒丰友NOMEX干式变压器结构特点
1、铁芯采用高导磁晶粒取向冷轧硅钢片（CRGO）、全斜无孔绑扎，内置拉板结构，外型美观整洁、空载损耗小，噪声低。
2、高压线圈采用连续式结构，线圈散热好，使变压器的过负载能力更强，低压线圈为箔式，增强了线圈的稳定性提高了抗短路能力；线圈采用独特的真空压力浸渍H级阻燃漆，并经高温固化，表面可防尘、防潮和防污。
3、为减少变压器震动和噪声，铁芯和线圈，铁芯和夹件，支撑之间均放置耐高压的弹性硅橡胶元件。
4．恒丰友电气可根据用户需要，可提供防护外壳、风冷装置和热保护装置。
5.更多关于恒丰友NOMEX干式变压器的需要联系我们(hfy@hengfengyou.com)。
三、恒丰友NOMEX纸绝缘干式变压器和恒丰友电气环氧树脂浇注型变压器比较：
1、H级OVDT类干式变压器的最突出的优点是过载能力强。这是由于其绝缘层较薄，通风散热好，最高温升与平均温升差值小。对于用NOMEX纸制造的产品，还由于它利用了C级材料（220℃）到H级（180℃）产品之间的绝缘温度。
2、H级OVDT类干式变压器承受热冲击的性能较好，可以很好的防止开裂。
3、OVDT类产品线圈的修理比较容易。
4、从燃烧时所释放的能量看，环氧浇注式要大得多。
5、从环保性能看，环氧浇注式不如H级OVDT类，尤其是在降解处理回收等方面所存在的问题较大。
6、采用VPI工艺的H级产品的防潮性，在制造工艺完备的条件保证下，完全可以达到优质水平。
7、在材料工艺质量有所保证的条件下，H级OVDT类干式变压器的局放水平与环氧浇注式大体相当。
8、从原理上来说，H级类产品的尺寸和质量（重量）较F级可以小一些。
9、从干式变压器技术的发展要求来看，在新的IEC60076-11标准订初稿中，提出今后必须进行耐火能力（F）、适应环境能力（E）以及承受热冲击能力（C）3项试验，而从满足这3项试验出发，H级OVDT类干式变压器要较环氧浇注式更为有利。
四、权威机构对NOMEX纸绝缘干式变压器的认证
1、NOMEX纸绝缘干式变压器是被美国UL和加拿大CSA唯一认证的35千伏以下级干式变压器。
2、NOMEX纸绝缘干式变压器在防火、适应气候环境方面是唯一满足欧洲最权威标准CENELEC、NCRM、HD464的干式变压器。
3、NOMEX纸绝缘干式变压器1992年被认可满足法国EDF最高质量和防火标准。”
*NOMEX纸又称诺美纸，是一种合成的芳香族酰胺聚合物绝缘纸，具有较高的机械性能、柔性和良好电气性能，而且可以在较高的温度下保持其特性,广泛用于发电机、变压器、电气设备、机电及家用电器中。
