美式箱变

2500kva 紧凑型变压器（美式箱变）

品牌：恒丰友
系列: ZGS
用途: 低成本、高可靠性、智能化城市配电解决方案
原产国: 中国
付款方式: L/C, T/T, Western Union, Paypal, Money Gram
认证: ISO9001、CB、CE、KEMA

立即询盘

2500kva 紧凑型变压器全球采购指南
2500kva 紧凑型变压器概述

1.恒丰友电气是一家拥有30年制造经验的电力变压器专业制造商。

2.2500kVA垫式变压器作为一种中型额定容量电力变压器，广泛应用于地铁站、机场、医院、数据中心、光伏发电等需要高可靠性供电的领域。

3.产品已销往菲律宾、澳大利亚、美国、日本、多米尼克、圭亚那、洪都拉斯、萨摩亚、秘鲁、阿根廷、委内瑞拉、智利等国家和地区

·基础kVA 45 kVA至12000 kVA

·一次电压2400 V至46000 V

·二次电压120 V至24940 V

·基本脉冲电平（BIL）30kV至250kV

·标准ANSI/IEEE-C57.12.00和C57.12.34；CSA-C227.4

·NEMA（声级）NEMA TR-1

·第三方认证/认可FM Global（室内和室外）、UL/cUL——适用于大多数评级

-产品主要销往美国、东亚、东南亚等地区，提供OEM/ODM服务

2500kva 美式<a href='https://www.hengfengyou.cn/products/p13/' target='_blank'><u>箱变</u></a>，2500kva 美式<a href='https://www.hengfengyou.cn/products/p13/' target='_blank'><u>箱变</u></a>出口，2500kva 美式变压器

2500kva 紧凑型变压器类型

对于恒丰友电气，2500kva变压器可以是光伏升压变压器、环网变压器、终端变压器等。这些类型的变压器具有相同的原理，但它们的结构不同，不同类型的变压器有不同的应用。恒丰友电气为您提供最理想的解决方案。

2500kVA环网式垫式变压器（额定电压2.4kv-34.5kv）

2500KVA端子式垫式变压器（额定电压2.4kv-34.5kv）

2500KVA光伏升压垫式变压器（额定电压2.4kv-34.5kv）

2500kva 紧凑型变压器优势

1.标准：ANSI 57、IEEE C57 IEC60076

2.认证：ISO、CE、IEC、CSA、UL

3.效率：2500kva变压器的效率大于99%，符合DOE2016能效规定。

4.免维护：IP54（NEMA 3R）防护等级，防尘防潮，免维护，设计寿命>25年。

5.环保与可持续发展：可使用FR3植物油，生物降解率95%以上。

2500kva 紧凑型变压器技术参数

容量：2500KVA板式变压器

额定电压：10kV、13.2kV、13.8kV、24.9kV、33kV、34.5kV

最大工作电压：38.5kV

垫装式变压器技术规范
额定容量(KVA)	高压(KV)	低压（V）	损耗(W)		尺寸（CM）			重量(KG)
			空载损耗 (W)	负载损耗 (W)	W	D	H	油重	总重量
			空载损耗 (W)	负载损耗 (W)	W	D	H	油重	总重量
75KVA	34.5KV 19.92KV 13.8KV 13.2KV 7.62KV 12.47KV 7.2KV	240V480V4 80Y/277V 600Y/347V	180	1250	1390	910	1430	120	645
112.5KVA			200	1500	1420	920	1430	138	729
150KVA			280	2200	1510	980	1530	201	989
225KVA			400	3050	1600	1000	1660	230	1195
300KVA			480	3650	1660	1080	1680	260	1415
500KVA			680	5100	1810	1160	1790	325	1905
750KVA			980	7500	2030	1300	2030	535	2755
1000KVA			1150	10300	1651	1549	1854	650	3235
1500KVA			1640	14500	2210	1470	2150	748	5835
2000KVA			2160	20645	2380	1600	2220	950	6430
2500KVA			2680	27786	2480	1650	2330	1020	8865

标准组件

连接和中性配置

•Delta-Wye：低压中性线应为带可拆卸接地带的完全绝缘X0套管。

•接地Y型：高压中性线应在内部连接到低压中性线，并作为H0X0套管在二次隔室中引出，带有可拆卸的接地带。

•德尔塔-德尔塔：变压器应不带中性套管。

•Wye-Wye：高压中性线应作为H0套管在一次隔室中引出，低压中性线应在二次隔室作为X0套管引出。

•Wye-Delta：高压中性线应作为H0套管在主室中引出。不应提供接地端（需要线对线额定保险丝）。

高低压套管

•200 A套管井（15、25和35 kV）

•200 A，35 kV大接口

•600 A（15、25和35 kV）整体式套管（正面封闭）

电气级湿法瓷套管（带电前）

油箱/机柜特征

•油箱检修螺栓盖（45-2500kVA）

•带手孔的焊接盖（>2500 kVA）

•三点式安全锁门

•可拆卸门槛，便于安装

•吊耳（4）

•不锈钢橱柜铰链和安装螺柱

•高压和低压隔室之间的钢隔板

•20英寸深机柜（45-1000kVA）

•24英寸深柜（1500-7500kVA）

•30“深柜（34.5/19.92 kV）

•五角头自锁螺栓

•不锈钢1孔接地垫（45-500kVA）

•不锈钢2孔接地垫（750-10000 kVA）

•停车位（正面）

阀门/塞子

•一英寸上部填充塞

•一英寸排水塞（45-500kVA）

•低压室（750-10000kVA）中带取样装置的1英寸组合排水阀

•自动泄压阀

铭牌

•激光刻制阳极氧化铝铭牌

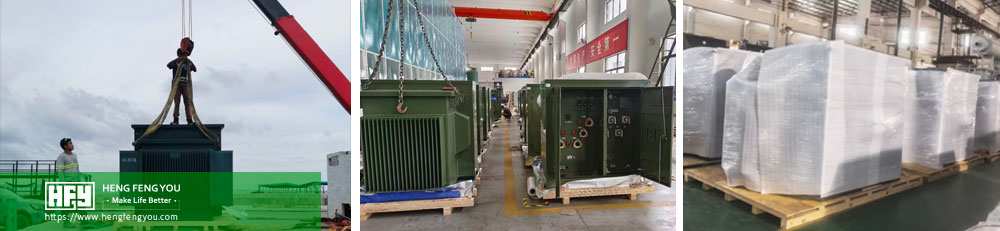

2500kva 紧凑型变压器案例展示

2500kva 紧凑型变压器商务合作

与恒丰友发展业务

我们的目标是成为世界领先的电气设备制造商。多年来积累的业务、经验和技术已使全球50多个国家的客户受益。一旦我们的客户建立了合作关系，他们就是长期值得信赖的客户，因为恒丰友始终坚持为您提供我们最好的电气产品和服务。

2500kva 紧凑型变压器的常见问题

Q1.2500kVA变压器的典型应用场景有哪些？

*中型工厂和物流园区的配电；

*商业综合体、医院或数据中心的备用电源；

*城市主干道沿线社区集中供电；

*光伏发电厂或储能系统的并网。

Q2.其额定输入/输出电压的常见配置是什么？

*高压侧：15kV或25kV（北美标准）；

*低压侧：480V（三相四线制，线电压480V/相电压277V）；

*特殊场景可定制（如208V/120V）。

Q3.如何计算高低压侧的额定电流？

*高压侧：I=2500kva/13.2kV/√3=109.35A

*低压侧：I=2500kva/0.4kV/√3=3608.4A

Q4.安装过程中对基础和环境有什么要求？

*基本承载能力：≥箱体总重（含油量约2000kg）；

*通风散热：箱体周围预留≥1米的空间，避免阳光直射或遮挡；

*接地电阻：≤4Ω，建议多个接地点；

*防护措施：室外应安装防撞围栏和警告标志。

Q5.2500kVA变压器可以直接连接到光伏系统吗？

*可行的解决方案：需要通过低压侧连接，并配备防回流装置（以防止电力回流到高压侧）；

*注意：有必要与制造商确认变压器的兼容性并调整保护逻辑。

Q6.日常维护中需要注意哪些关键点？

*油位和油温：每月检查油枕的油位，正常油温应≤55℃；

*密封：检查箱门间隙和套筒密封圈是否老化和漏油；

*绝缘油测试：每2年测试一次击穿电压（≥30kV）和酸值（≤0.1mg KOH/g）；

*高压连接器：每年清洁T形电缆头，并涂上绝缘硅脂。

Q7.如何选择防护等级（NEMA标准）？

*常规室外：NEMA 3R（雨雪防护、通风散热）；

*工业环境：NEMA 4（防喷雾、防尘）或NEMA 4X（耐腐蚀）；

*比较IP等级：NEMA 3R≈IP24，NEMA 4≈IP66

Q8.它的能源效率和损失如何？

*能效标准：参考NEMA TP-1，1级能效为最佳；

*空载损耗：约680-800W；

*负载损耗：约5500-6000W（75℃条件下）；

*经济性：高能效型号的初始成本很高，但从长远来看可以节省电力成本。

Q9.常见故障及应急措施？

*低压无输出：检查保险丝是否熔断或断路器是否跳闸；

*箱体漏油：立即停止，拧紧螺栓或更换垫片；

*异常噪音：检查铁芯是否松动（需要返厂维修）；

*高压连接器过热：更换氧化或碳化的T形电缆头。

问题10.购买2500kVA变压器时应考虑哪些参数？

*认证要求：UL认证（北美市场必备），ANSI/IEEE C57标准；

*交货周期：标准型号大约需要3-5周，定制可能需要延长。
