非晶变压器

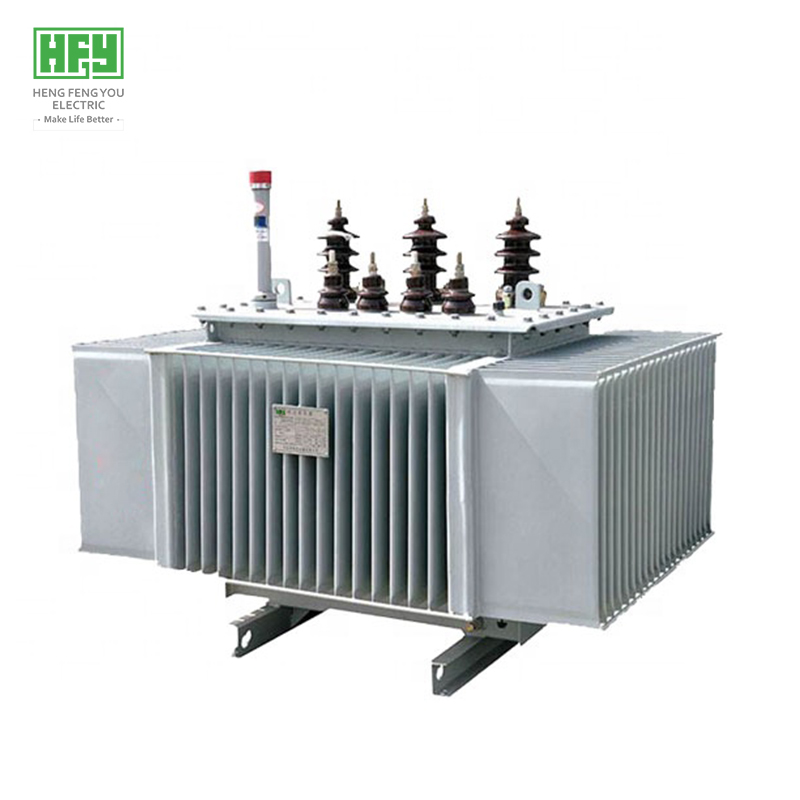

SH15系列全密封33KV三相油浸式电力配电变压器

  • 品牌:恒丰友
  • 系列: SH15
  • 用途: 配电变压器
  • 原产国: 中国
  • 付款方式: L/C, T/T, Western Union, Paypal, Money Gram
  • 认证: ISO9001、CB、CE、KEMA

产品概述


  - 更低损耗,比S9型变压器节能70-80%,可以120%额定负载运行
  - 产品实际测量优于GBIEC标准,CB CCC KEMA等认证
  - 全球50多个国家和地区运行验证的高可靠性
  - 主要应用于国家电网33kv配网、工矿企业与民用建筑供配电系统
  - 产品主要销往中亚、东亚、东南亚等发展中国家和地区
  - 执行标准:IEC 60076系列、GB/T25446-2010、GB1094系列


产品优势

> 领先技术
 - 低压铜箔绕制和高压铜带绕制技术, 提高耐雷电性能

 - 漏磁小,机械强度高,抗短路能力强
 - 散热强、温升低,可以120%额定负载运行


外壳
 - 日本三菱激光切割机和数控冲、减、折等设备保证加工的精度
 - ABB机器人自动焊接,激光检测,避免出现漏点,合格率99.99998%
 - 静电喷塑处理,50年不脱漆(涂层耐腐蚀100h内,硬度≥0.4 )
 - 全密封结构、免维护免维修,正常运行使用寿命50年以上


铁芯
 - 选用优质非晶合金硅钢片拼装的铁芯
 - 通过对硅钢片剪切和叠装的工艺的控制,使损耗水平和空载电流及噪音降至最低
 - 铁芯特别加固,保证在正常运行和运输过程中变压器结构牢靠


绕组
 - 低压绕组以优质铜箔绕制而成,极好的绝缘耐受性能
 - 高压绕组通常以绝缘铜线绕制,使用恒丰友电气专利的工艺技术
 - 对短路引起的径向应力有非常好的承受能力


优质材料
 - 中国武钢生产非晶合金硅钢片
 - 中国优质无氧铜
 - 中国石油(昆仑石油)优质变压器油(25# 40#)


其他说明
 - 低压出线端子为镀锡铜排
 - 高压出线端子为环型镀锡螺栓
 - 默认无载调压(可定制有载调压)




使用条件

  - 海拔高度小于1000m,空气温度-25℃~40℃,湿度小于90%(+25℃)
  - 垂直倾斜度不超过5°,无剧烈振动场所,户外风速不超过35m/s
  - 无严重影响变压器绝缘的气体、导电尘埃;无爆炸危险、无腐蚀电气元件的场所
  - 超出以上正常使用环境条件,客户可与我公司另行定制解决


产品参数

  - 输入电压:33KV
  - 输出电压:0.4KV
  - 容量:30-2500KVA
  - 频率:50HZ
  - 备注:电压、容量、频率、联结组别及损耗均可按客户要求定制
(以下附表格参数)

额定容量

(kVA)

高压 (kV)

高压分接范围(%)

低压 (kV)

联结组标号

空载损耗(kW)

负载损耗

 (kW))

空载电流

(%)

短路阻抗

(%)

30

6
6.3

10
10.5
11


±2×2.5

±5


0.4

Dyn11

0.033

0.63/0.6

1.5

4.0

50

0.043

0.91/0.87

1.2

63

0.050

1.09/1.04

1.1

80

0.060

1.31/1.25

1

100

0.075

1.58/1.50

0.9

125

0.085

1.89/1.8

0.8

160

0.100

2.31/2.20

0.6

200

0.120

2.73/2.60

0.6

250

0.140

3.2/3.05

0.6

315

0.170

3.83/3.65

0.5

400

0.200

4.52/4.30

0.5

500

0.240

5.41/5.15

0.5

630

0.320

6.20

0.3

4.5

800

0.380

7.50

0.3

1000

0.450

10.3

0.3

1250

0.530

12

0.2

1600

0.630

14.5

0.2

5.0

2000

0.750

18.3

0.2

2500

0.900

21.2

0.2




订货须知

  - 变压器主要参数(电压、容量、损耗等主要参数)
  - 变压器使用环境(海拔、温度、湿度、场所等)
  - 其他定制化需求(联结组别、颜色、油枕等)
  - 最小起订量1台,7天内全球发货
  - 正常交货周期30天,全球范围快速发货


我们的优势

  - 权威认证:ISO、CE、CB、CCC、SASO、KEMA等
  - 完善的SQA质量管理体系及专利技术,保证高品质产品
  - 高效的生产设备及较低的原材料价格保证价格优势
  - 库存充足,交货周期短,全球范围可快速发货
  - 完善的售后服务体系,让客户购货无忧
  - 欢迎客户验厂参观指导,提供OEM/ODM服务
