干式变压器

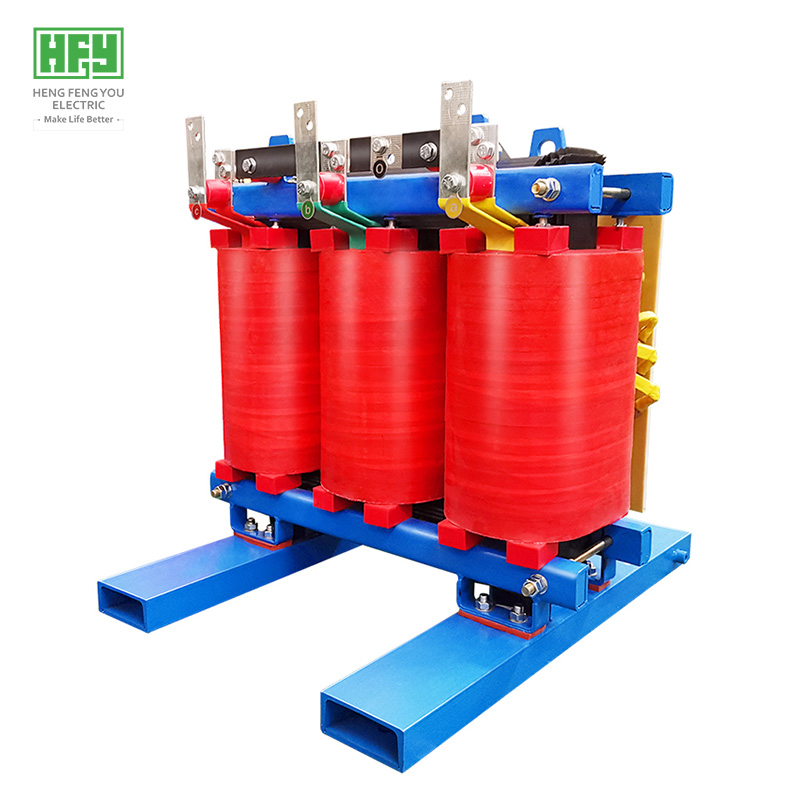

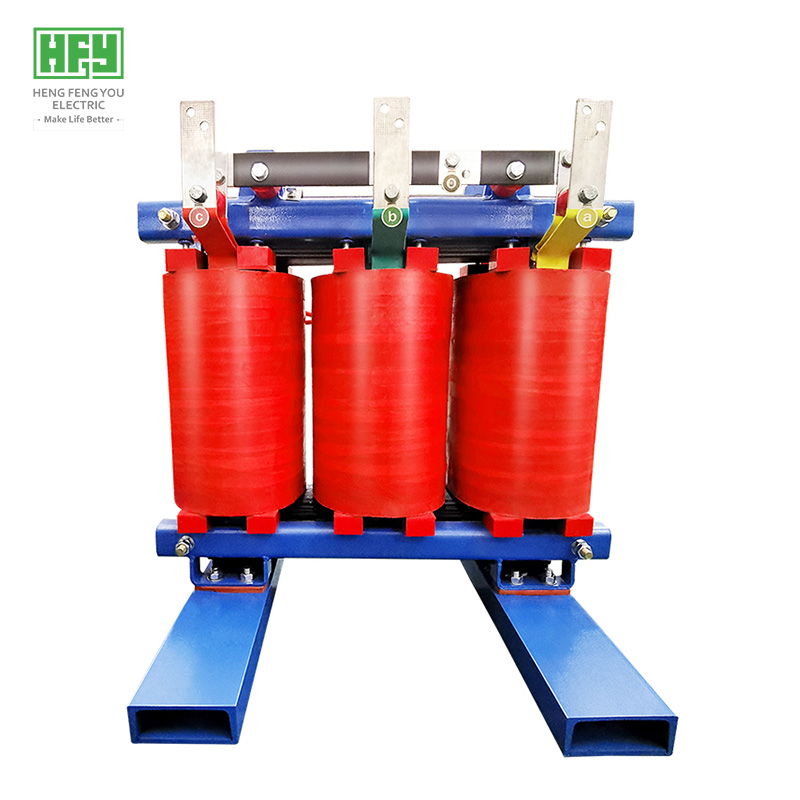

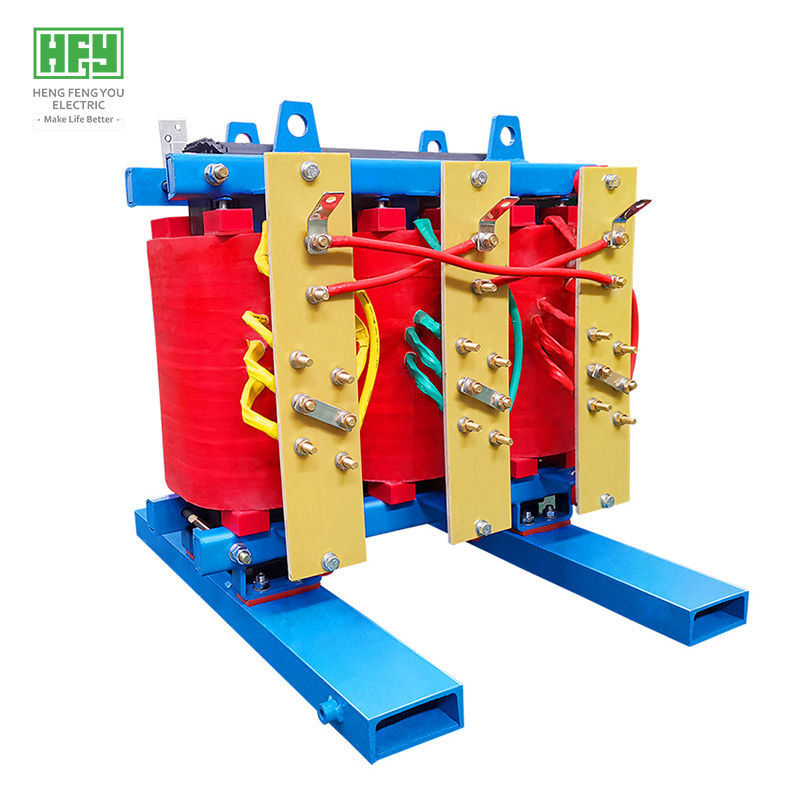

SCB12系列/35kv三相环氧树脂浇筑干式配电变压器

品牌：恒丰友
系列: SCB12
用途: 配电变压器
原产国: 中国
付款方式: L/C, T/T, Western Union, Paypal, Money Gram
认证: ISO9001、CB、CE、KEMA

立即询盘

产品概述

- 更低损耗，更加节能，比SCB11型变压器损耗节能30%
- 实际测量优于GB和IEC标准，CB CCC KEMA SASO等认证
- 更安全出色的防火性能，F1级别
- 高的抗雷电冲击水平(35kV产品为175kV)
- 备有完善的温度保护控制系统、强迫风冷条件下可以120% 额定负载运行
- 全球运行验证的高可靠性，已出口50多个国家和地区
- 主要应用于35kv城市配网、工矿企业与民用建筑供配电系统
- 产品主要目前销往东南亚、中东、非洲、南美等国家和地区
- 执行标准：IEC 60076系列、GB1094系列、GB/T6451-2008
- 外壳材料有铝合金、冷轧钢板、不锈钢等供用户选择（保护等级IP20、IP23等）

产品优势

> 领先技术
- 高压铜带绕制技术，阻燃配方真空浇注
- 低压铜箔绕制技术，热固性环氧预浸布绝缘
- 优质铁芯45°全斜接缝步进叠片结构

> 铁芯
- 铁芯的材料选用矿物氧化物绝缘的优质冷轧晶粒取向硅钢片
- 通过对硅钢片剪切和叠装的工艺的控制，使损耗水平和空载电流及噪音降至最低
- 在装配好的铁芯其表面封涂F级或H级铁芯漆以防尘腐和锈蚀

> 低压绕组
- 低压绕组以优质铜箔绕制而成
- 层间采用热固环氧预浸布绝缘
- 绕组端部用热固环氧预浸布绝缘
- 具备极好的绝缘耐受性能
- 对短路引起的径向应力有非常好的承受能力
- 低压绕组出线端子为镀锡铜排
- 将整个绕组放置在烘炉内加热至 140°C，经过4小时聚合，具备优异的抗工业气体的腐蚀能力

> 高压绕组
- 以绝缘铜线绕制，并应用由恒丰友电气独家专利的工艺技术
- 对于小容量产品，高压绕组采用从顶部到底部的线性电压梯度
- 对于容量较大产品，高压绕组采用“带绕”技术绕制
- 这些方法的应用使得相邻导体之间的电场非常低
- 在正常运行和运输过程中变压器牢靠结构

> 优质材料
- 宝钢、武钢硅钢片
- 中国生产优质无氧铜
- 瑞士亨斯迈环氧树脂(含阻燃填料)

> 专利技术
- 高压线圈在高度真空下浇注成型，浇注材料系统添加了独特的阻燃填料，这是恒丰友电气专利的技术。当变压器暴露在火焰中时，变压器会立即自熄。具有了特有而出色的阻燃特性及对恶劣工作环境的适应能力。

使用条件

- 海拔高度小于1000m，空气温度-25℃~40℃，湿度小于90%（+25℃）
- 垂直倾斜度不超过5°，无剧烈振动场所，户外风速不超过35m/s
- 无严重影响变压器绝缘的气体、导电尘埃；无爆炸危险、无腐蚀电气元件的场所
- 超出以上正常使用环境条件，客户可与我公司另行定制解决

产品参数

- 输入电压：35KV
- 输出电压：0.4KV
- 容量：30-2500KVA
- 备注：电压、容量、频率、联结组别及损耗均可按客户要求定制

额定容量Capacity	额定电压及分接范围Rated voltage&Off-load tapping			联结组标号 Vector GroupSymbol	空载损耗 NO-load loss（W）	负载损耗 Load loss（W） F级绝缘	空载电流 NO-load current（%）	短路阻抗Short circuit impedance(%)
	高压 H.V(kv)	高压分接范围 High pressure Tap range（%）	低压 L.V(kv)


30	11 10.5 10 6.6 6.3 6	±5% ±2.5%	0.4 0.69	Dyn11 Yyn0	150	710	2	4
50					215	1000	2	4
80					295	1380	1.5	4
100					320	1570	1.5	4
125					375	1850	1.3	4
160					430	2130	1.3	4
200		±5% ±2x2.5%			495	2530	1.1	4
250					575	2760	1.1	4
315					705	3470	1	4
400					785	3990	1	4
500					930	4880	1	4
630					1070	5880	0.85	4
630					1040	5960	0.85	6
800					1215	6960	0.85	6
1000					1415	8130	0.85	6
1250					1670	9100	0.85	6
1600					1960	11700	0.85	6
2000					2440	14400	0.7	6
2500					2880	17100	0.7	6

订货须知

- 变压器主要参数（电压、容量、损耗等主要参数）
- 变压器使用环境（海拔、温度、湿度、场所等）
- 其他定制化需求（联结组别、颜色、油枕等）
- 最小起订量1台，7天内全球发货
- 正常交货周期30天，全球范围快速发货

我们的优势

- 权威认证：ISO、CE、CB、CCC、SASO、KEMA等
- 完善的SQA质量管理体系及专利技术，保证高品质产品
- 高效的生产设备及较低的原材料价格保证价格优势
- 库存充足，交货周期短，全球范围可快速发货
- 完善的售后服务体系，让客户购货无忧
- 欢迎客户验厂参观指导，提供OEM/ODM服务
