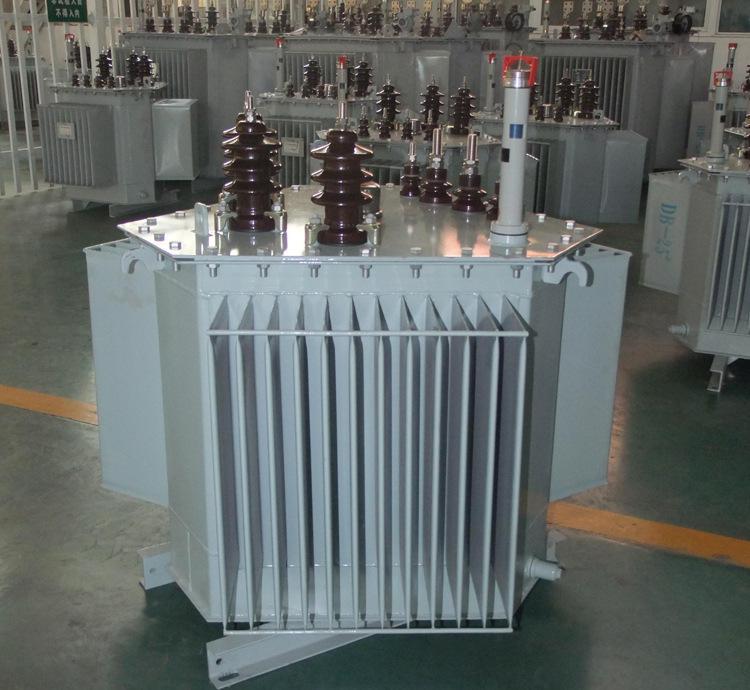

立体卷铁心系列油浸式配电变压器

品牌：恒丰友
系列: S-MRL
用途: 配电变压器
原产国: 中国
付款方式: L/C, T/T, Western Union, Paypal, Money Gram
认证: ISO9001、CB、CE、KEMA

立即询盘

产品概述

更加节能的一款新型变压器，与S11同容量变压器相比，空载损耗下降25％以上，空载电流下降70％以上．噪声下降8dB(A)--11db

实际测量优于GB和IEC标准，CB CCC KEMA认证

全球50多个国家和地区运行验证的高可靠性

主要应用于交流50Hz、额定电压10kV的农网和城网配电系统中

产品主要目前销往东亚、中亚、东南亚、非洲、南美等市场和地区

执行标准：IEC60076-1、IEC60076-2、IEC60076-3、IEC60076-5、IEC60076-7、IEC60076-20、 IEC 60836、 IEC 60944

GB/T6451-2015、GB 1094.1、GB 1094.2、GB 1094.3、GB 1094.5、GB/T 1094.7、GB/T 2900.95 、JB/T 10088、GB 20052

产品优势

> 领先技术

- 高压铜带绕制技术，提高耐雷电性能

- 低压铜箔绕制技术，优质A级绝缘材料绝缘

- 铁心材料带的卷绕有专用的卷绕机完成，可以在卷绕的同时自动精准地倾斜30°

- 立体三角形卷铁心变压器有10kV 及20kV 两种电压兼容的产品系列

> 外壳

- 日本三菱激光切割机和数控冲、减、折等设备保证加工的精度

- ABB机器人内外双层焊接，激光检测，避免出现漏点，合格率99.99998%

- 静电喷塑处理，30年不脱漆（涂层耐腐蚀100h内，硬度≥0.4 ）

- 全密封结构、免维护免维修，正常运行使用寿命30年以上

> 铁芯

- 铁芯的材料选用矿物氧化物绝缘的优质冷轧晶粒取向硅钢片(来自中国宝钢、武钢)

- 三相磁路无接缝，磁通方向与硅钢片晶体取向完全一致，大幅度降低空载损耗、空载电流及噪音

- 铁心均在生产线上进行卷制，不需要横剪设备，消除了叠铁心由人工叠片、叠装、拆插铁轭造成的质量波动

> 绕组

- 低压绕组以优质铜箔(可定制铝箔)绕制而成，极好的绝缘耐受性能

- 高压绕组通常以绝缘铜线(可定制铝线)绕制，使用恒丰友电气专利的工艺技术

- 对短路引起的径向应力有非常好的承受能力

> 优质材料

- 宝钢、武钢生产硅钢片

- 中国优质无氧铜

- 中国石油（昆仑石油）优质变压器油（25# 40#）

> 其他说明

- 低压出线端子为镀锡铜排

- 高压出线端子为环型镀锡螺栓

- 默认无载调压（可定制有载调压）分接开关5档或7档调节

- 变压器800KVA以上配有气体继电器保护，具有油温过热报警跳闸保护，轻瓦斯报警提示，重瓦斯跳闸保护功能

> 专利技术

- 得益于恒丰友电气“超低损耗节能电力变压器"专利技术，可实现节省5%的材料，变压器的损耗比市场同类产品降低10-20%，更加节能环保。

- “多层涂刷式堆叠端圈”，专利技术，大大提高了绕组抗短路能力

- 变压器电气性能均达到中国国家标准GB和IEC标准，具有高效率、低损耗的特点

使用条件

- 海拔高度小于1000m，空气温度-25℃~40℃，湿度小于90%（+25℃）

- 垂直倾斜度不超过5°，无剧烈振动场所，户外风速不超过35m/s

- 无严重影响变压器绝缘的气体、导电尘埃；无爆炸危险、无腐蚀电气元件的场所

- 超出以上正常使用环境条件，客户可与我公司另行定制解决

产品参数

- 输入电压：10KV

- 输出电压：0.4KV

- 容量：30-2500KVA

- 频率：50HZ

- 备注：电压、容量、频率、联结组别及损耗均可按客户要求定制

S11-M•RL-30～1000kVA系列立体卷铁心液浸式配电变压器
额定容量(kV A)	电压组合			联接组标号	空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（%）
额定容量(kV A)	高压（kV）	高压分接范围（%）	低压（kV）	联接组标号	空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（%）
30	6 6.3 10 10.5	±5 ±2×2.5	0.4	Dyn11 Yyn0	100	630/600	0.30	4.0
50					130	910/870	0.24
80					180	1310/1250	0.22
100					200	1580/1500	0.21
125					240	1890/1800	0.20
160					280	2310/2200	0.19
200					340	2730/2600	0.18
250					400	3200/3050	0.17
315					480	3830/3650	0.16
400					570	4520/4300	0.16
500					680	5410/5150	0.16
630					810	6200	0.15	4.5
800					980	7500	0.15
1000					1150	10300	0.14

S13- M•RL-30～1000kVA系列液浸式全密封配电变压器
额定容量(kVA)	电压组合			联接组标号	空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（%）
额定容量(kVA)	高压（kV）	高压分接范围（%）	低压（kV）	联接组标号	空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（%）
30	6 6.3 6.6 10 10.5	±5 ±2×2.5	0.4	Dyn11 Yyn0	80	630/600	0.30	4.0
50					100	900/870	0.24
80					130	1310/1250	0.22
100					150	1580/1500	0.21
125					170	1890/1800	0.20
160					200	2310/2200	0.19
200					240	2730/2600	0.18
250					290	3200/3050	0.17
315					340	3830/3650	0.16
400					410	4520/4300	0.16
500					480	5410/5150	0.16
630					570	6200	0.15	4.5
800					700	7500	0.15
1000					830	10300	0.14

S14- M•RL-30～1000kVA系列液浸式全密封配电变压器
额定容量(kVA)	电压组合			联接组标号	空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（%）
额定容量(kVA)	高压（kV）	高压分接范围（%）	低压（kV）	联接组标号	空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（%）
30	6 6.3 6.6 10 10.5	±5 ±2.5	0.4	Dyn11 Yyn0	80	505/480	0.30	4.0
50					100	730/695	0.24
80					130	1050/1000	0.22
100					150	1260/1200	0.21
125					170	1510/1440	0.20
160					200	1850/1760	0.19
200					240	2180/2080	0.18
250					290	2560/2440	0.17
315					340	3060/2920	0.16
400					410	3610/3440	0.16
500					480	4330/4120	0.16
630					570	4960	0.15	4.5
800					700	6000	0.15
1000					830	8240	0.14

订货须知

- 变压器主要参数（电压、容量、损耗等主要参数）

- 变压器使用环境（海拔、温度、湿度、场所等）

- 其他定制化需求（电压、分接开关、颜色、油枕等）

- 最小起订量1台，7天内全球发货

- 正常交货周期30天，全球范围快速发货

我们的优势

- 权威认证：ISO、CE、CB、CCC、SASO、KEMA等

- 完善的SQA质量管理体系及专利技术，保证高品质产品

- 高效的生产设备及较低的原材料价格保证价格优势

- 库存充足，交货周期短，全球范围可快速发货

- 完善的售后服务体系，让客户购货无忧

- 欢迎客户验厂参观指导，提供OEM/ODM服务
