配电变压器室外安装都有哪些基本要求
Writer： 恒丰友电气 Time：2022-03-28 浏览量：次
变压器测量有几种类型，我不知道你的测量目的是什么。通常有无动力状态和有动力状态的测量。在无电源状态下，首先测量主线圈和辅助线圈（输入和输出）的导通状态是否清晰。
1.杆架变压器装置的一般要求
（1）杆式变压器应安装在靠近负荷中心的位置，以减少低压供电线路的线路功率损耗和线路电压降。一般情况下，变电站位于耗电量大的机组附近，同时应保证最远电气设备的压降在允许范围内。安装位置应便于维修，避免安装在角杆、分支杆等安装杆凌乱的地方。
（2）变压器外形与可燃建筑物的间距应大于5m；与耐火材料建筑的间距不应小于3m。
（3）变压器平台与地面的距离不应小于2.5m；低压配电箱下边缘距地不小于1m。
（4）变压器平台上所有外露带电体离地高度应大于3.5m。
（5）高、低压线同杆架设时，低压线应位于高压线下方，高、低压横担间距不小于1.20m。
（6）警告标志应安装在距地面2.5-3.0m的明显位置。
（7）在空气中含有易燃易爆气体或对绝缘有破坏性影响的灰尘的区域，不适合安装杆式变压器，应使用室内变电站。

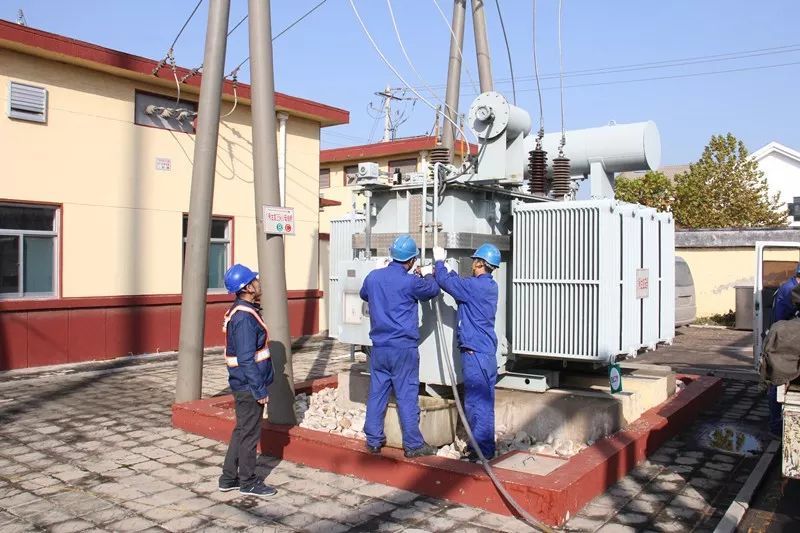

2.落地式变压器装置的一般要求
（1）当室外变压器容量为320kVA及以下时，可采用更换柱上平台的方式；当容量超过320kVA时，可采用地面换站的方式。
（2）地板式变压器应有坚实的基础。地基地面高度不应小于0.3m。一般为0.3~0.5m。安全期间，变压器周围应设置高度不小于1.8m的围栏或闸门，变压器外壳与围栏或闸门的净距不小于0.8m，与闸门的净距不小于2m。
（3）变压器的引下线杆应在围栏内。隔离开关或熔断器断电后，带电部分离地高度不应小于4m，有障碍物时不应小于3.5m。更换平台的门应上锁，并贴上警告标志“停止，高压危险！”应该挂在门上。只有在切断电源后才能进入围栏。
（4）跌落式熔断器横担离地高度不应小于4.5m。
（5）柱上变压器安装应平稳、牢固。腰轨由一根直径为4mm的冷搭接钢丝（通常称为铁丝）环绕四圈以上。冷搭接用钢丝不得有接头，周围应紧固。2m.腰围距带电部分不小于0。200万。
（6）变压器高压跌落熔断器装置的倾斜角度为25°~30°，相间间隔不应小于0.7m。
（7）变压器低压侧熔断器的安装应符合下列条件：；当低压侧有闭锁开关时，应在闭锁开关和低压绝缘子之间安装熔断器；当低压侧无闭锁开关时，熔断器应安装在低压绝缘子的外侧，并用绝缘线桥接熔断器台两端的绝缘线。
