变压器的主要组成部分和作用有哪些
Writer： 恒丰友电气 Time：2021-10-08 浏览量：次

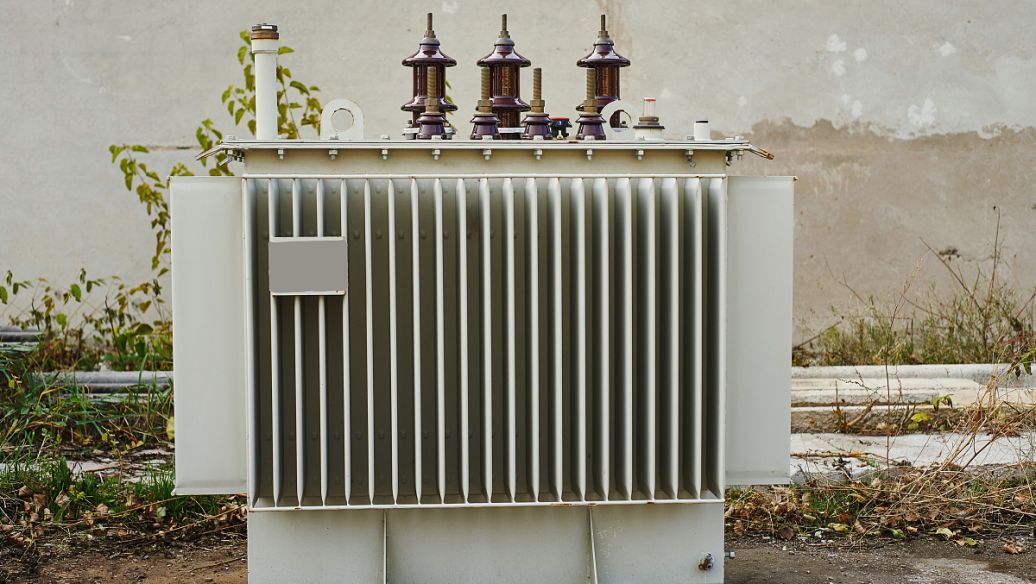

变压器的最基本结构部件是由铁芯、绕组和绝缘所组成。此外为了安全可靠的运转，还装设有油箱、冷却设备、维护设备。
（1）铁芯：变压器的铁芯是磁力线的通路，起集中和加强磁通的效果，一起用以支持绕组。
（2）绕组：变压器的绕组是电流的通路，靠绕组通入电流，并借电磁感应效果发生感应电动势。
（3）油箱：油箱是油浸式变压器的外壳，变压器主体放在油箱中，箱内充溢变压器油。
（4）油枕：油枕也叫辅助油箱，它是由钢板做成的圆桶形容器，水平安装在变压器油箱盖上，用弯曲联管与油箱连接，油枕的一端装有油位指示计，油枕的容积一般为变压器油箱所装油体积的8%～10%。
其效果是变压器内部充溢油，而因为油枕内油位在必定限度，当油在不同温度下膨胀和缩短时有回旋余地，并且油枕内空余 的位置小，使油和空气触摸的少，减少了油受潮和氧化的可能性，别的，储油柜内的油比油箱上部的油温低许多，几乎不好油箱内的油对流。在油枕和油箱的连接管上装有瓦斯继电器，来反映变压器的内部毛病。
（5）呼吸器：呼吸器内装有干燥剂即硅胶，用来吸收空气中的水分。
（6）防爆管：防爆管安装在变压器的油箱盖上。防爆管的顶端装有一个玻璃片，当变压器内部发生毛病，发生高压，油里边的气体便冲破玻璃片排到油箱外，开释压力，然后维护变压器油箱不被损坏。
（7）温度计：温度计安装在油箱盖上的侧温筒内，用来丈量油箱内的上层油温。
（8）套管：套管是将变压器高、低压绕组的引线引到油箱外部的绝缘设备。它既是引线对地（外壳）的绝缘，又担负着固定引线的效果。
（9）冷却设备：冷却设备是将变压器在运转中发生的热量发出出去的设备。
（10）净油器：又称温差滤过器。它的主要部分是用钢板焊成的圆筒形净油罐，安装在变压器油箱的一侧，罐内充溢硅胶、活性氧化铝等吸附剂。在运转中，因为上层油和下层油之间的温差，所以变压器油从上向下活动通过净油器形成对流，油与吸附剂触摸，其间的水分、酸和氧化物等被吸收，使油得到净化。
延伸油的运用期限，强油循环变压器的净油器是靠油流压差使变压器油流经净油泵，达到净化的目的。
