油浸式变压器互感电压的参考
Writer： 恒丰友电气 Time：2021-09-07 浏览量：次

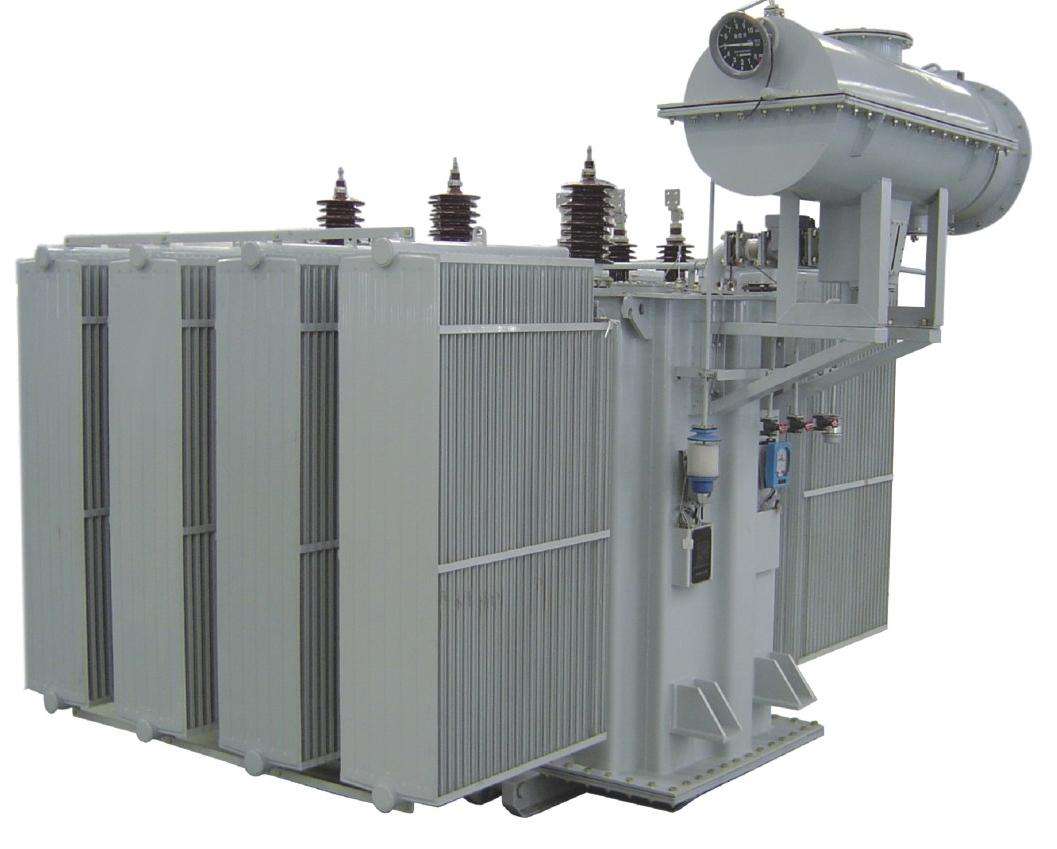

油浸式变压器同名端规定施感电流流进线圈的端子和在另一个线圈中的互感电压的正极性端子称为两耦合线圈的同名端，且用星号或小黑点将它们标记出来。如果电流进入一个线圈的同名端，则在第二个线圈的同名端处，互感电压的参考极性为正，或者如果电流从一个线圈的同名端流出，则在第二个线圈的同名端处，互感电压的参考极性为负。
油浸式变压器引线分类及要求：电力油浸式变压器的引线有圆铜线、铜排和软铜线。引线直径为12mm以下时用圆铜线。引线的截面在80～100㎜？时采用铜排。软铜线适用于复杂的引线，广泛用在大中型电力油浸式变压器上。
引线与线圈导线的联结以及引线相互之间的联结，多用铜焊。细小的导线亦用熔焊。铝线圈与铜引线的联结用氩弧焊。引线与套管，引线与分接开关的联结，有用螺栓作成可拆卸的，或者用压接法把软引线与联结端头作成为固定的。
在原边取一组绕组，同时在副边也取一组绕组。分别取两组绕组的任意一端短接在一起。用LCR数字电桥测试两组绕组另外一端的电感值，如电感值大于单独测试两组绕组的电感值之和，则测试的两端为异名端，反之为同名端。注：当为异名端时，L=L1+L2+2M（M为互感）当为同名端时，L=L1+L2-2M（M为互感）。
