单相接地变压器的原理及作用
Writer： 恒丰友电气 Time：2021-08-19 浏览量：次

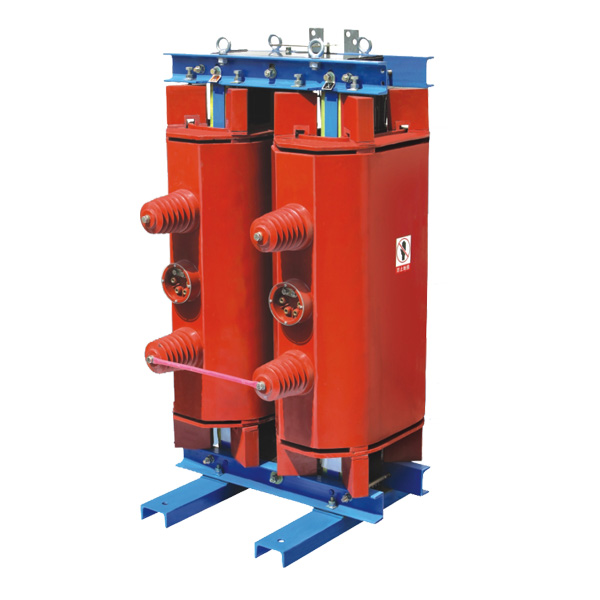

接地变压器层三相供电系统采用接地变压器，为该系统软件提供人工服务中性线，可根据电感、电阻或消弧线圈立即接地或接地。变压器的功效和基本原理。接地目地总结如下：变压器底压侧单相电接地。
1.将路线上的磁感应正电荷传输到路面，以防止损坏路线和机械设备。
2.将中性线绝缘层系统软件中的高压震荡降至最低。
3.相互配合消弧线圈，利用消弧线圈的感应电应电动势，赔偿单相电接地引起的电容电流，使断断续续的电弧自动灭绝。变压器高压侧单相电接地。
4.立即接地和全自动保护设备配套设施，一些常见故障可以在常见故障开始时进行保护。
接地变压器可以为地铁站设置二次侧应用。
接地变压器的作用是，当△连接或Y连接的中性线无法引出时，消弧线圈相互连接。
基本原理：接地变压器采用Z型连接，与一般变压器的区别取决于每个相电磁线圈绕在两个磁柱上。因此，这种连接的优点是零序磁通量可以沿着磁柱流动，而一般变压器的零序磁通量沿着漏磁的相对路径流动Z型接地变压器的零序特性阻抗不大（10ω，一般变压器大很多。因此，在选择一般变压器带消弧线圈时，消弧线圈的体积不得超过变压器体积的20%，而Z型变压器可以带90%-100%的消弧线圈，可以节省项目投资。变压器功效的基本原理。在我国，接地变压器一般采用Z型接线（或曲折接线），以节省项目投资和配电站室内空间。一般接地变压器增加第三绕阻，更换常用变压器，向配电站常用机械设备供电系统。根据我国反应堆的国家行业标准，接地变压器的接地方法可分为立即接地。根据串联电抗器、电阻器和消弧线圈接地。目前，我国还没有应用立即接地，但一些电力工程研究单位已经开始讨论。国外接地变压器一般采用Z型连接，用于10kV不接地系统软件，构成配电网的接地维护。当系统软件出现接地常见故障时，接地变压器对正负序电流有较高的电阻，对零序电流有较低的电阻，使接地维护可靠。
根据我国电力企业的相关安全操作规程，连接变压器中性线连接消弧线圈的运行状态要求如下：
（1）消弧线圈的容积不得超过变压器短路容量的20；
（2）根据消弧线圈零序电流在变压器中产生的零序电流不得超过额定值相电压的10；
（3）通过消弧线圈的三相零序电流总产量不得超过变压器额定值相电压的60。要求主要根据零序磁通量引起的部分超温不得超过变压器绕阻网络热点的最高温度极限。从上面可以看出，YNyn连接的接地变压器容积尚未应用，其零序阻值也很大。
